Moteur sans cadre

SEA MOTION est le distributeur exclusif de moteurs sans cadre de renommée internationale en Chine depuis 2019. Notre clientèle couvre les universités, les instituts de recherche et les secteurs manufacturiers haut de gamme à travers la Chine. Simultanément, notre chaîne d'approvisionnement comprend un groupe de fabricants exceptionnels. Ils se spécialisent dans différents domaines et excellent dans différents produits. Certaines se spécialisent dans les produits personnalisés, en petits lots et spécialisés, possédant de solides équipes de R&D et un grand nombre de travailleurs qualifiés. D'autres se spécialisent dans la production de grandes quantités de produits industriels standards, possédant des capacités de gestion du contrôle qualité extrêmement solides et garantissant une excellente cohérence des produits.

envoyer une demande

Description du produit

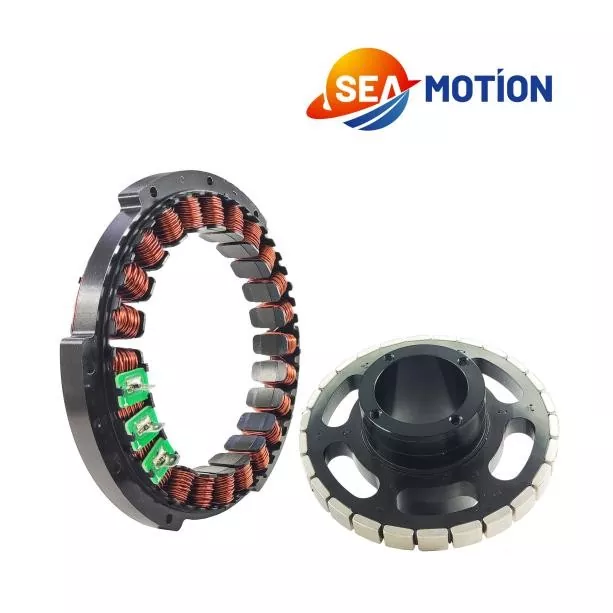

Un moteur sans cadre est un moteur à entraînement direct synchrone à aimant permanent sans coque, sans roulement et sans arbre. Il se compose uniquement d'un stator et d'un rotor, directement intégrés dans l'équipement en tant que partie intégrante de la structure, et présente une densité de couple élevée, un jeu nul et une réponse dynamique élevée.

Notre équipe technique évaluera les exigences du client et sélectionnera un fournisseur approprié. Nous travaillerons avec l'équipe R&D du fournisseur pour concevoir et valider la sélection du produit ou du circuit magnétique. Après avoir finalisé la solution, nous effectuerons des simulations pour garantir la fiabilité et la contrôlabilité de l’ensemble du processus.

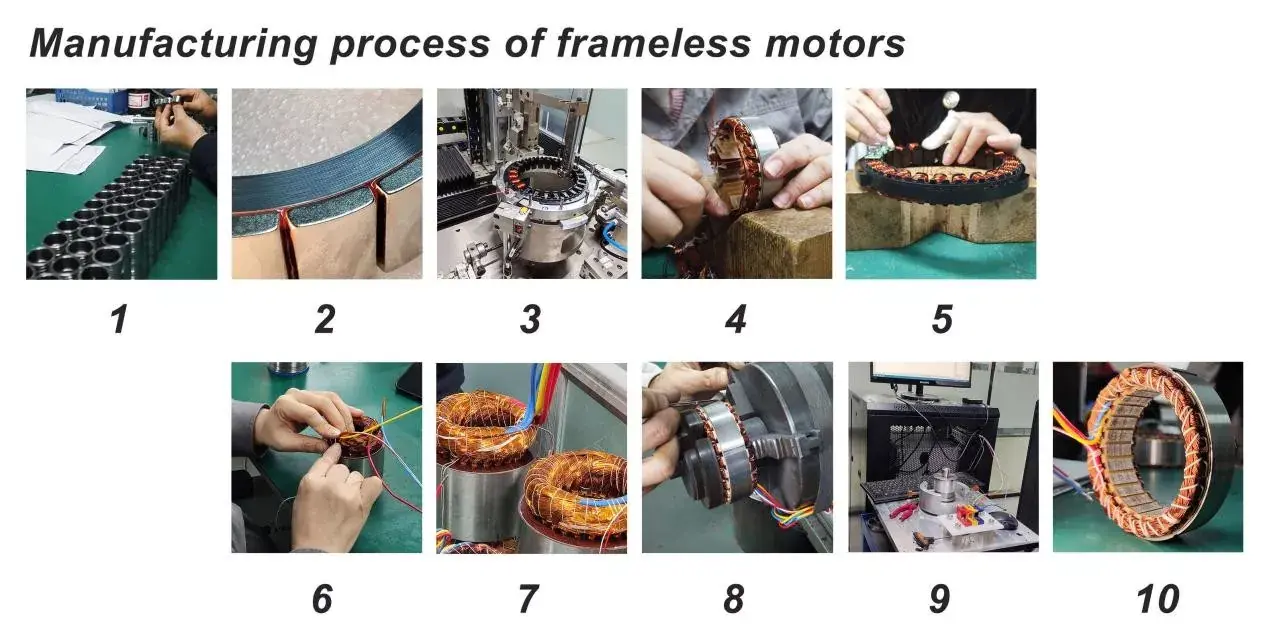

Vient ensuite le processus de production complexe. Nous avons simplifié le processus de production de moteurs sans cadre en dix étapes. Voici le processus de production de moteurs sans cadre :

1. Inspection des matériaux, le rotor d'un moteur sans cadre nécessite un usinage de précision.

2.Pour fixer les feuilles magnétiques puissantes, un adhésif anaérobie est utilisé. Certains rotors à grande vitesse ont une couche de fibre de carbone fixée à l'extérieur des feuilles magnétiques puissantes pour empêcher les feuilles d'être projetées par une force centrifuge excessive.

3. Les bobineuses automatiques effectuent le travail de bobinage du stator.

4. Pour certains produits en petits lots ou personnalisés ayant des exigences élevées en matière d'enroulement, un enroulement manuel est nécessaire. Le remontage manuel est une tâche hautement technique.

5.Organisez les enroulements. Un outillage en bois tendre sera ici utilisé pour éviter d'abîmer le vernis isolant de la surface d'enroulement.

6. Le soudage consiste à souder les enroulements aux conducteurs ou à la carte d'interface PCB.

7. Le processus de coulée de colle doit être effectué dans un environnement sous vide pour empêcher l'air de pénétrer, puis il doit être cuit dans un four.

8. Retirez tout adhésif résiduel de la surface des feuilles magnétiques du stator.

9. Les tests comprennent des tests de continuité triphasés, des tests de charge, etc.

10.Produit fini

Paramètre du produit

Nous pouvons fournir différents modèles d'enroulement, conceptions de circuits magnétiques, méthodes d'emballage et méthodes de câblage en fonction des besoins du client. Vous trouverez ci-dessous les paramètres de nos produits standard.

Modèle	Tension nominale Vcc	Vitesse nominale tr/min	Couple nominal N·m	Puissance nominale W	Courant nominal A	Courant de crête A	Couple maximal N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220 Vca	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220 Vca	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220 Vca	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380VCA	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220 Vca	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220 Vca	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

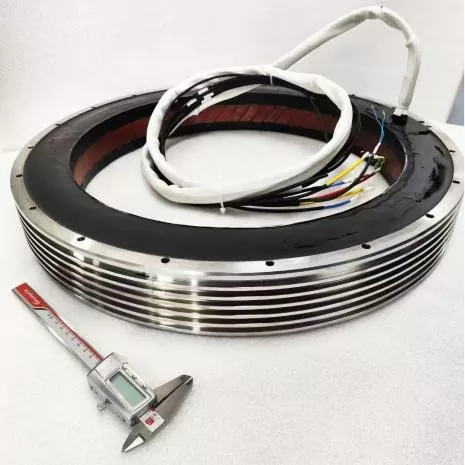

175-out diamètre 175 mm Les moteurs standard peuvent être personnalisés avec un diamètre extérieur allant de 12 mm à 600 mm. Pour les moteurs couple sans cadre plus gros et plus spécialisés, veuillez consulter notre équipe commerciale.

Caractéristique du produit et application

Les avantages des moteurs sans cadre sont les suivants :

1. Densité de couple élevée : le couple est 2 à 3 fois supérieur à celui des servos ordinaires pour le même volume, avec d'excellentes caractéristiques à basse vitesse et à couple élevé.

2. Zéro jeu + haute précision : sans engrenage/sans couplage, précision de répétabilité jusqu'à ± 1 seconde d'arc, haute rigidité et forte anti-perturbation.

3. Réponse dynamique ultra-élevée : inertie du rotor extrêmement faible, fréquence de réponse > 1 kHz, adaptée aux démarrages et arrêts à grande vitesse et aux inversions fréquentes.

4. Compact et léger : l'élimination des composants du boîtier et de la transmission réduit le volume/poids de 30 à 50 %, facilitant ainsi le câblage creux.

5. Longue durée de vie et sans entretien : pas de brosses, pas d'usure des engrenages, durée de vie jusqu'à des dizaines de milliers d'heures, seuls les roulements sont des consommables.

6. Conception flexible : le diamètre extérieur, le diamètre intérieur et la longueur peuvent être personnalisés en fonction de la forme de l'équipement, supportant des trous traversants creux (pour le passage du câblage/du pipeline).

Les applications spécifiques incluent :

1. Robots humanoïdes/collaboratifs : à commande conjointe (câblage léger et creux, couple élevé).

2. Équipement pour semi-conducteurs/panneaux : platines pour plaquettes, machines de lithographie, platines rotatives de précision.

3. Équipement médical : robots chirurgicaux, scanners CT/IRM.

4. Aerospace: Servo motors, satellite antennas, optoelectronic pods.

5. Machines-outils CNC : platines rotatives à entraînement direct, broches à grande vitesse, liaison à cinq axes.

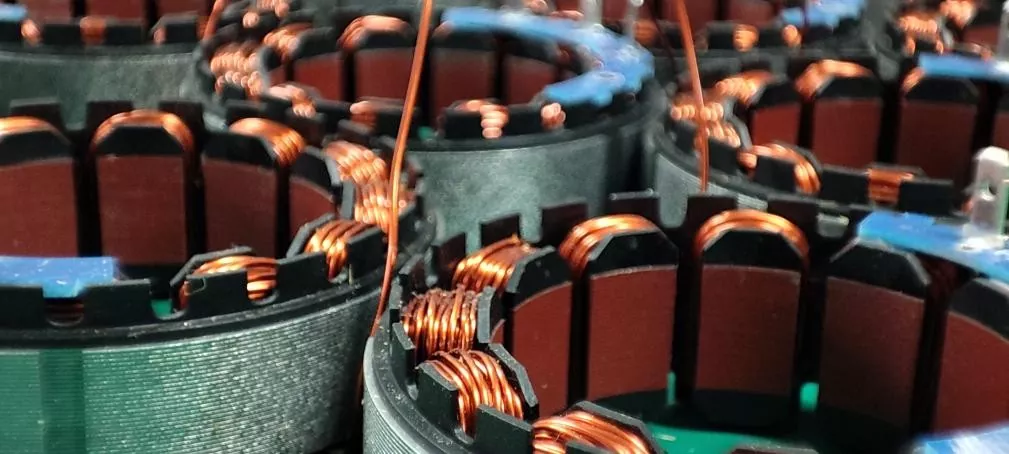

Détails de production et taille/mm

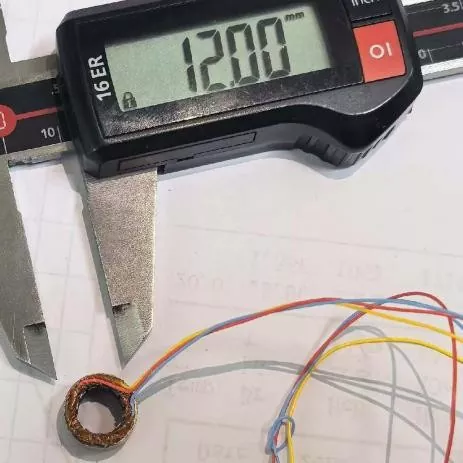

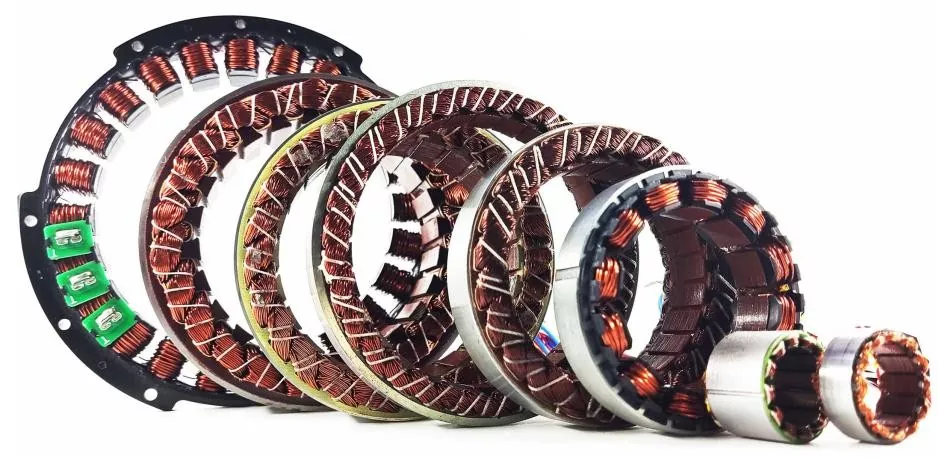

Outre les produits industriels standards, nous acceptons les commandes de moteurs sans cadre personnalisés. Nos tailles personnalisées vont d'un diamètre extérieur minimum de 12 mm à 600 mm.
