Moteurs couple sans cadre

En tant que fabricant chinois professionnel et distributeur régional agréé, SEA MOTION propose des solutions de moteurs couple sans cadre hautes performances et personnalisables pour les industries de précision haut de gamme. Depuis 2019, nous collaborons avec des marques de renommée mondiale et des fabricants nationaux haut de gamme, au service des universités, des instituts de recherche et des principales entreprises manufacturières avec une qualité fiable et éprouvée.

envoyer une demande

Description du produit

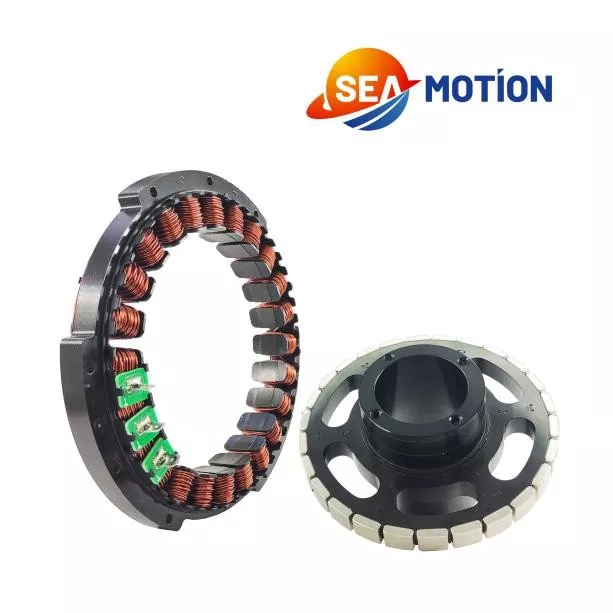

Les moteurs couple sans cadre SEA MOTION sont un moteur à entraînement direct de base conçu pour des scénarios industriels de haute précision, hautement dynamiques et légers, brisant complètement les limites de performances des servomoteurs traditionnels avec des structures de transmission à engrenages. Cette série de moteurs supprime les coques et les pièces de transmission redondantes, offrant des avantages exceptionnels en termes de densité de couple, de précision de positionnement et de réponse dynamique. Équipé d'une conception à inertie de rotor ultra faible, il prend en charge les démarrages et arrêts à haute fréquence et la commutation rapide, permettant d'obtenir une sortie stable à basse vitesse et à couple élevé. S'appuyant sur des années d'expérience dans l'industrie et un système de chaîne d'approvisionnement hiérarchique perfectionné, SEA MOTION intègre des fabricants de moteurs couple sans cadre de haute qualité avec des atouts différenciés. Nous coopérons avec des usines orientées R&D pour des moteurs spéciaux personnalisés en petits lots et des fabricants de production de masse standardisés avec des systèmes de contrôle qualité stricts pour garantir une excellente cohérence des produits. Tous les produits sont soumis à des tests de performance et à une inspection de qualité rigoureux. Qu'il s'agisse de projets de R&D personnalisés ou d'approvisionnements industriels à grande échelle, nous pouvons fournir des solutions de contrôle de mouvement optimisées, équilibrant la qualité des produits, les coûts et l'efficacité de livraison pour les clients du monde entier.

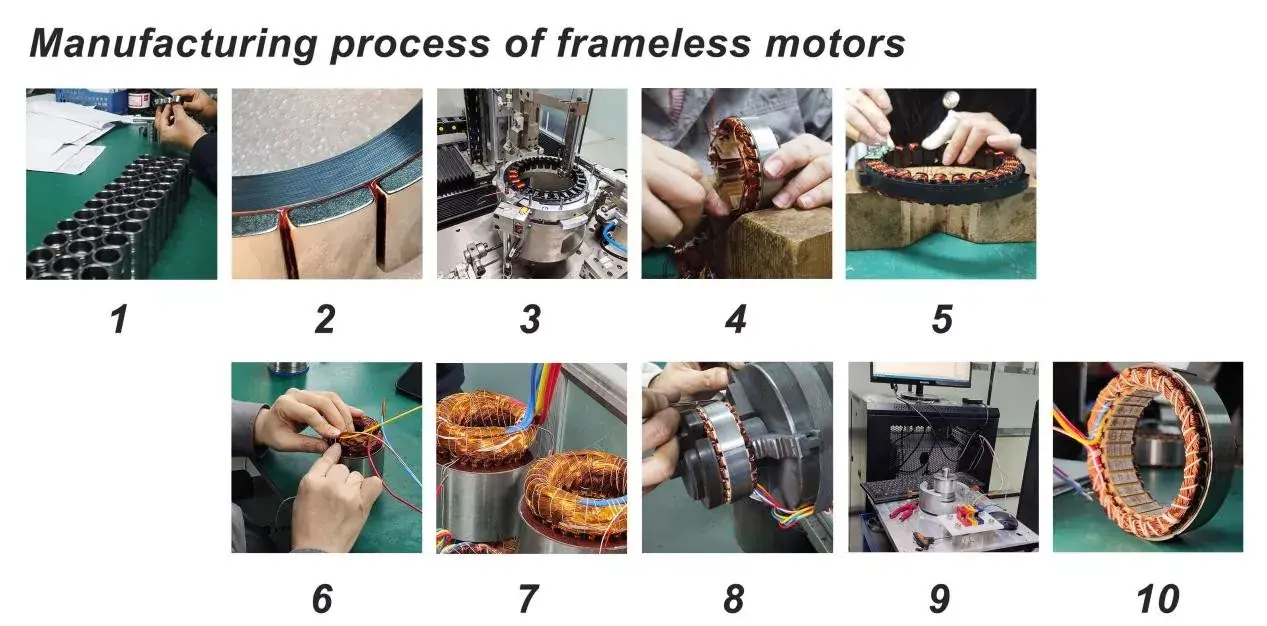

Voici le processus de production de moteurs sans cadre :

1. Inspection des matériaux, le rotor d'un moteur sans cadre nécessite un usinage de précision.

2.Pour fixer les feuilles magnétiques puissantes, un adhésif anaérobie est utilisé. Certains rotors à grande vitesse ont une couche de fibre de carbone fixée à l'extérieur des feuilles magnétiques puissantes pour empêcher les feuilles d'être projetées par une force centrifuge excessive.

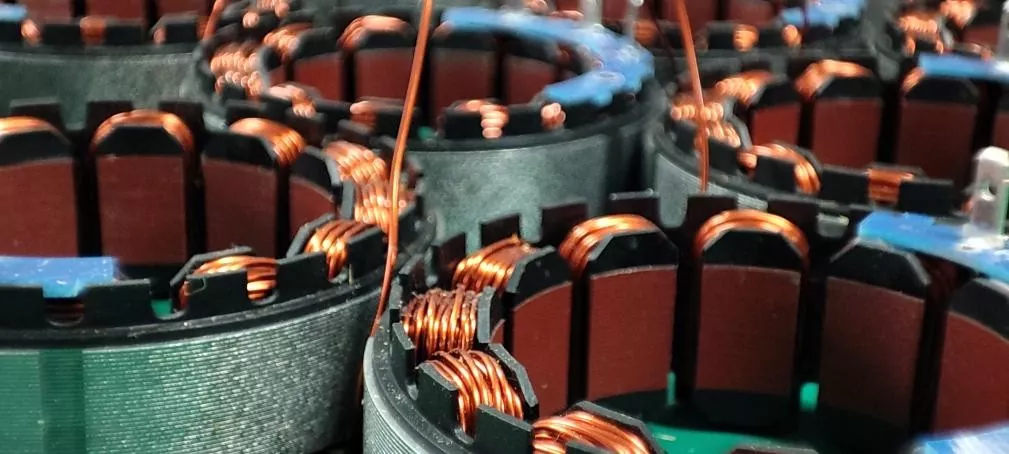

3. Les bobineuses automatiques effectuent le travail de bobinage du stator.

4. Pour certains produits en petits lots ou personnalisés ayant des exigences élevées en matière d'enroulement, un enroulement manuel est nécessaire. Le remontage manuel est une tâche hautement technique.

5.Organisez les enroulements. Un outillage en bois tendre sera ici utilisé pour éviter d'abîmer le vernis isolant de la surface d'enroulement.

6. Le soudage consiste à souder les enroulements aux conducteurs ou à la carte d'interface PCB.

7. Le processus de coulée de colle doit être effectué dans un environnement sous vide pour empêcher l'air de pénétrer, puis il doit être cuit dans un four.

8. Retirez tout adhésif résiduel de la surface des feuilles magnétiques du stator.

9. Les tests comprennent des tests de continuité triphasés, des tests de charge, etc.

10.Produit fini

Spécification

Nous pouvons fournir différents modèles d'enroulement, conceptions de circuits magnétiques, méthodes d'emballage et méthodes de câblage en fonction des besoins du client. Vous trouverez ci-dessous les paramètres de nos produits standard.

Modèle	Tension nominale Vcc	Vitesse nominale tr/min	Couple nominal N·m	Puissance nominale W	Courant nominal A	Courant de crête A	Couple maximal N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220 Vca	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220 Vca	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220 Vca	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380VCA	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220 Vca	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220 Vca	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

175-out diamètre 175 mm Les moteurs standard peuvent être personnalisés avec un diamètre extérieur allant de 12 mm à 600 mm. Pour les moteurs couple sans cadre plus gros et plus spécialisés, veuillez consulter notre équipe commerciale.

Caractéristique du produit et application

Le moteur couple sans cadre SEA MOTION offre des performances complètes supérieures adaptées aux scénarios de fabrication de précision haut de gamme. Il présente une densité de couple ultra-élevée, délivrant 2 à 3 fois le couple des servomoteurs ordinaires au même volume avec d'excellentes performances de couple à basse vitesse. La structure sans engrenage et sans coupleur permet d'obtenir un jeu nul et une haute précision, avec une précision de positionnement répétitif jusqu'à ± 1 seconde d'arc, améliorant considérablement la rigidité structurelle et la capacité anti-interférence. Avec une fréquence de réponse supérieure à 1 kHz et une inertie de rotor ultra-faible, il prend en charge un fonctionnement dynamique ultra-élevé. Il permet également une réduction de 30 à 50 % du volume et du poids, prend en charge le câblage creux et présente une longue durée de vie et un fonctionnement sans entretien. Largement adopté dans les principaux domaines haut de gamme, il sert aux scénarios d'entraînement conjoint de robots humanoïdes et collaboratifs avec une conception légère et creuse. Il est également largement utilisé dans les équipements de précision pour semi-conducteurs et panneaux tels que les plates-formes de plaquettes et les machines de lithographie, les robots chirurgicaux médicaux et les équipements de numérisation, les boîtiers de direction et les modules photoélectriques de l'aérospatiale, ainsi que les plateaux tournants à entraînement direct de machines-outils CNC et les équipements de liaison à cinq axes, permettant une mise à niveau intelligente industrielle de haute précision.

Détails de production et taille/mm

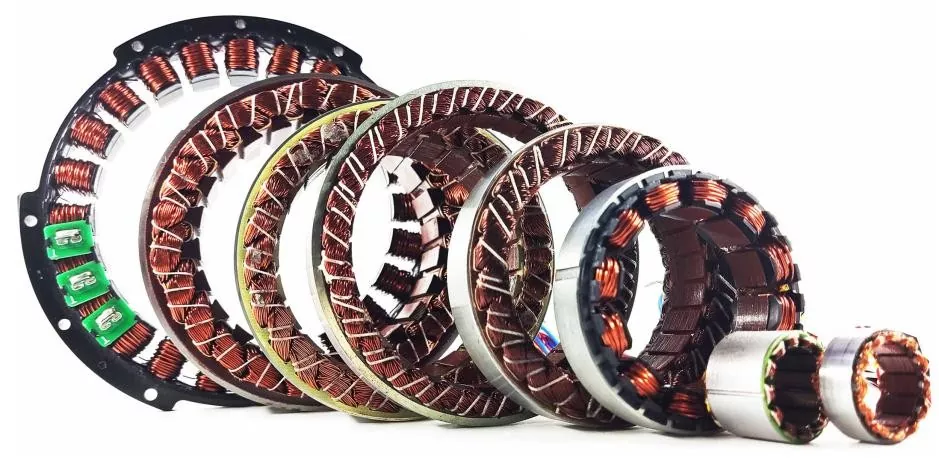

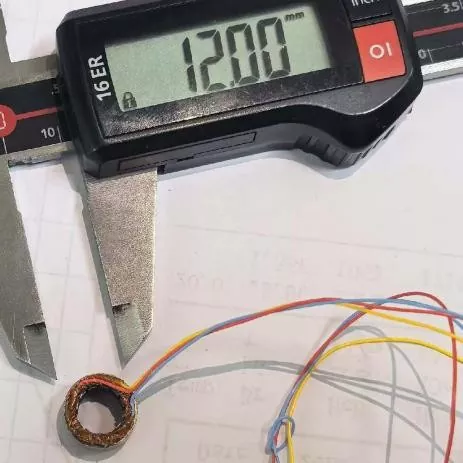

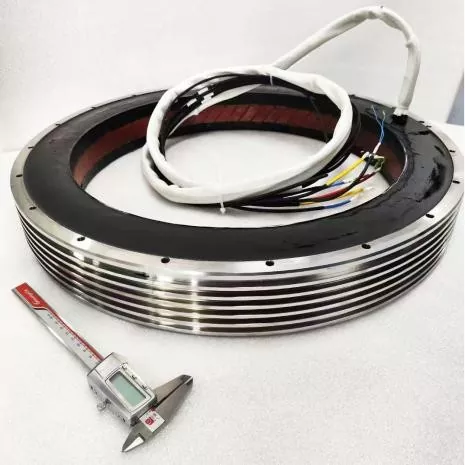

Outre les produits industriels standards, nous acceptons les commandes de moteurs sans cadre personnalisés. Nos tailles personnalisées vont d'un diamètre extérieur minimum de 12 mm à 600 mm.
