Servomoteurs CC compacts

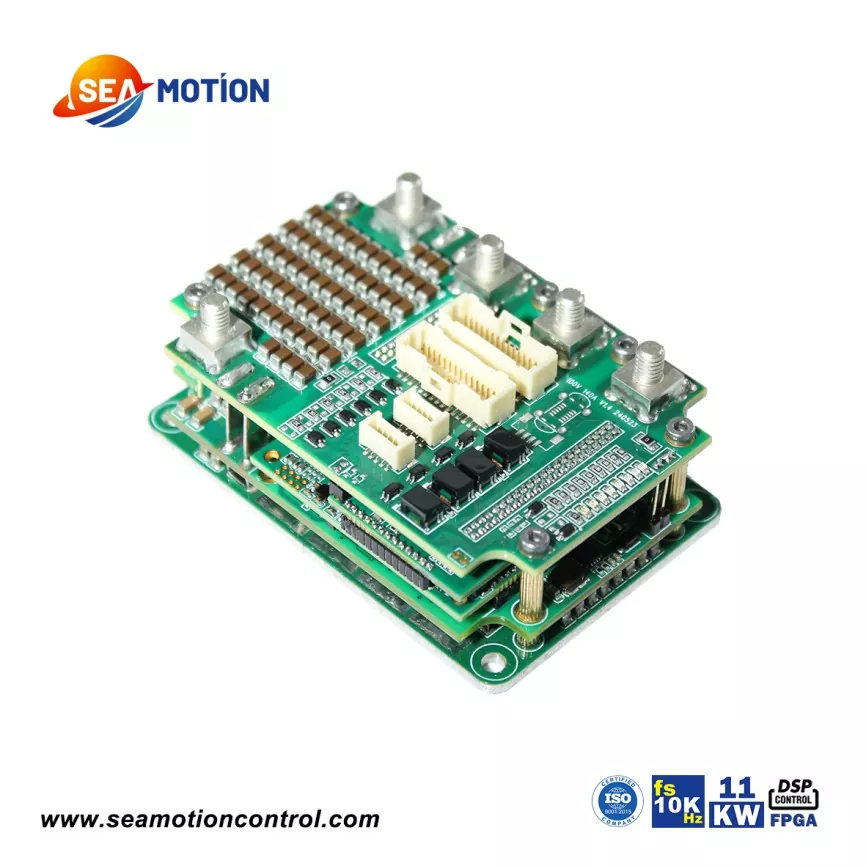

Les servovariateurs SEA 140A Compact DC offrent un format compact inégalé et de puissantes capacités de traitement des données. Comme le SEA1-80A, le SEA140A repose également sur une architecture DSP+FPGA.

Cela confère au produit des capacités de traitement de données extrêmement puissantes : bande passante élevée, réponse élevée et traitement de données parallèle. La fréquence d'échantillonnage de la boucle de courant du SEA140A atteint également 10 kHz, possédant une linéarité exceptionnelle.

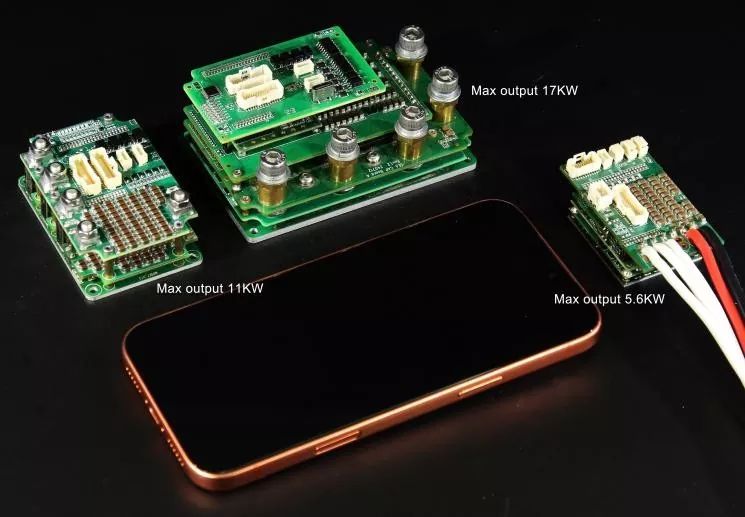

En termes de puissance de sortie effective continue, le SEA140A atteint 11 kW. Cela permet à nos produits de piloter des moteurs de plus grande puissance avec un courant de bus de 140 A. Concernant le retour d'encodeur, nous prenons en charge presque tous les types de retour d'encodeur courants. Le SEA140A prend également en charge le double retour incrémental + absolu, ainsi que le résolveur + double retour absolu.

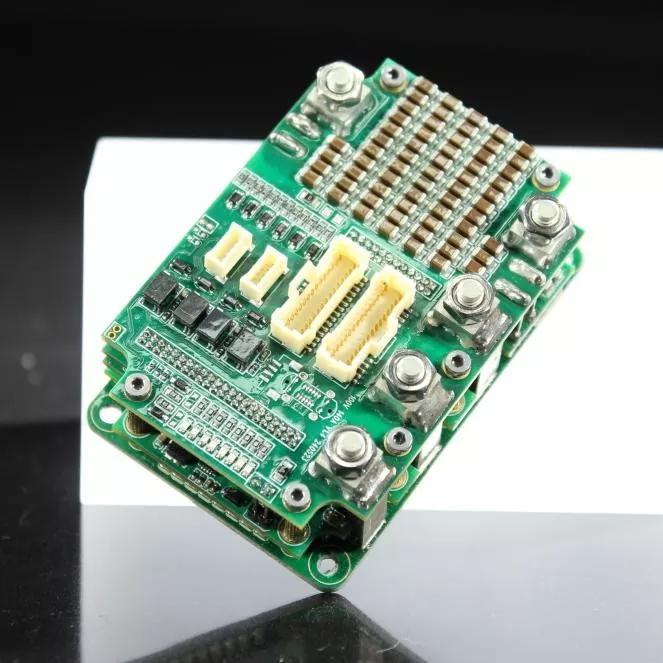

La série SEA MOTION de servomoteurs CC compacts hautes performances utilise un processus PCB de 8 à 12 couches. Les produits utilisent une structure empilée et rivetée basée sur la fonction : la couche inférieure contient le module d'alimentation, la couche suivante le module de commande, la couche suivante le module de contrôle, la couche suivante le module de communication et la couche supérieure la carte d'interface. Les avantages de cette conception sont une densité de composants élevée, permettant une très petite taille de produit ; le cloisonnement fonctionnel minimise les interférences ; et le substrat inférieur en aluminium améliore la dissipation thermique des composants de puissance. Les inconvénients sont des coûts de production plus élevés et des cycles de développement plus longs.

Paramètre du produit (spécification)

Le SEA140A a des courants de bus maximum de 140 A, 160 A et 40 A, correspondant à des tensions maximales de 100 V, 80 V et 200 V. Avec un courant de bus de 140 A, le courant de sortie effectif continu est de 99 A et la puissance de sortie continue maximale atteint 11 kW. Il est important de noter que la tension maximale à laquelle nous faisons référence est la tension la plus élevée que le produit peut supporter. Le produit ne doit généralement pas fonctionner à la tension la plus élevée pendant des périodes prolongées. Nous recommandons une tension de fonctionnement comprise entre la tension d'alimentation minimale et la tension d'alimentation nominale.

Caractéristique du produit et application

Comme tous les servovariateurs CC compacts hautes performances de la série SEA MOTION, le SEA140A peut être appliqué à presque toutes les applications haut de gamme. Il présente une petite taille, une capacité de courant élevée, une puissance de sortie élevée et prend en charge pratiquement tous les types de retour d'encodeur, y compris le double retour incrémental + absolu ou résolveur + absolu.

Avec une bande passante élevée, une linéarité élevée et une réponse élevée, le SEA140A offre une puissance de sortie continue supérieure à celle du SEA1-80A. Notre département R&D explore actuellement la production en série de carbure de silicium comme composant de puissance. L'adoption du carbure de silicium améliorera encore les performances du produit.

Les principales applications du SEA140A sont les suivantes :

1. servomoteurs intégrés haute performance ;

2. Platines tournantes et équipements de simulation de mouvement ;

3. Les équipements à circuits intégrés et à semi-conducteurs, tels que les dispositifs impliquant la manipulation de matériaux et nécessitant des charges importantes ;

4. Équipement d'automatisation industrielle ;

5. Véhicules et équipements spéciaux, tels que les équipements de conduite autonome ;

6. Gros AGV

Détails de production

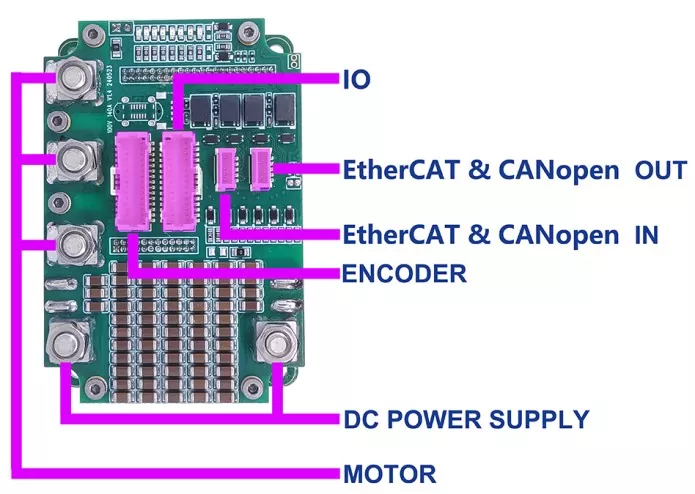

Définition de l'interface du servomoteur cc compact SEA 140A

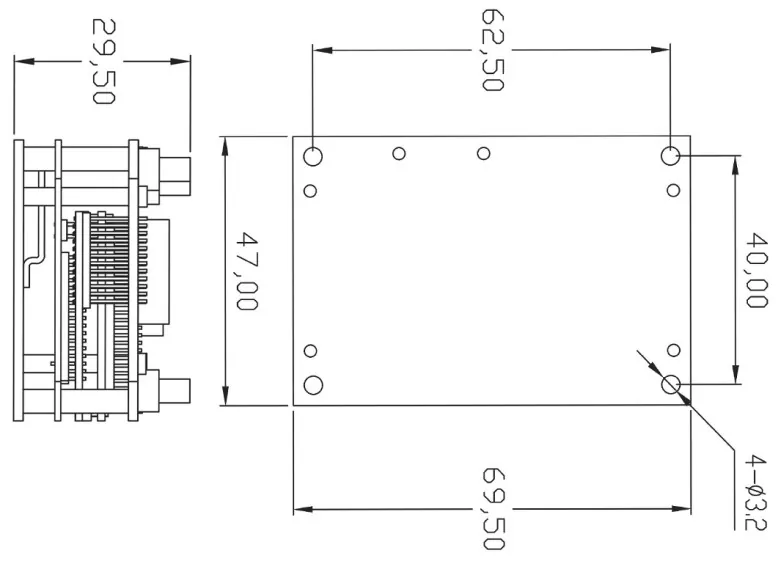

Taille du produit / mm

Vidéo des produits
