Servomoteurs CC de haute précision

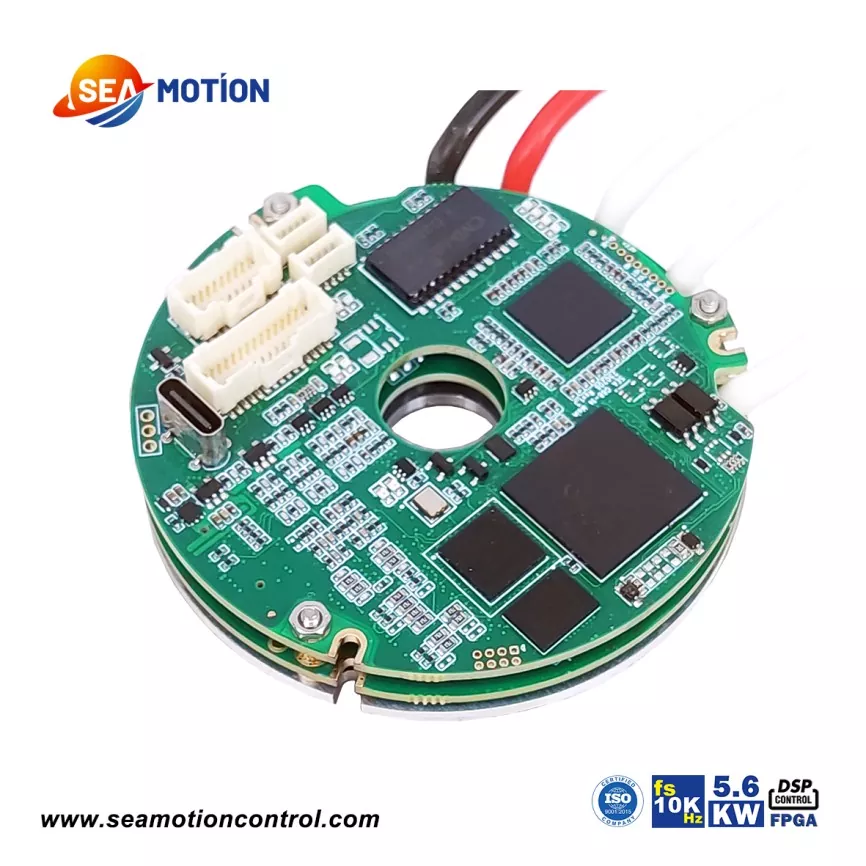

Les servovariateurs CC circulaires de haute précision SEA C68 font partie de la série circulaire SEA MOTION. Comme tous les produits de la série SEA MOTION, il utilise une architecture DSP+FPGA. Cette architecture offre des capacités de traitement de données exceptionnelles. Le SEA C68 prend en charge les protocoles de communication de bus EtherCAT ou CANopen et divers retours d'encodeurs grand public. En termes d'entrées et de sorties numériques, le SEA C68 dispose de 6 ports d'entrée numérique et de 2 ports de sortie numérique.

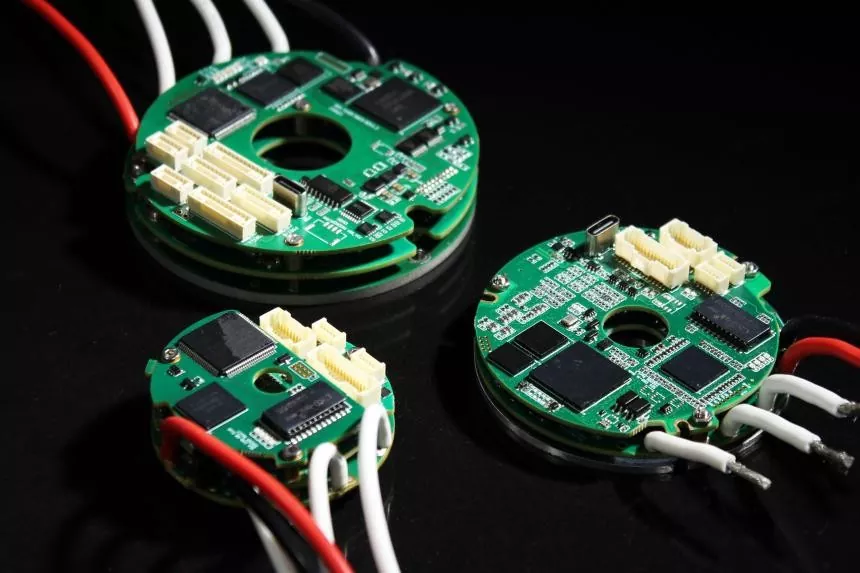

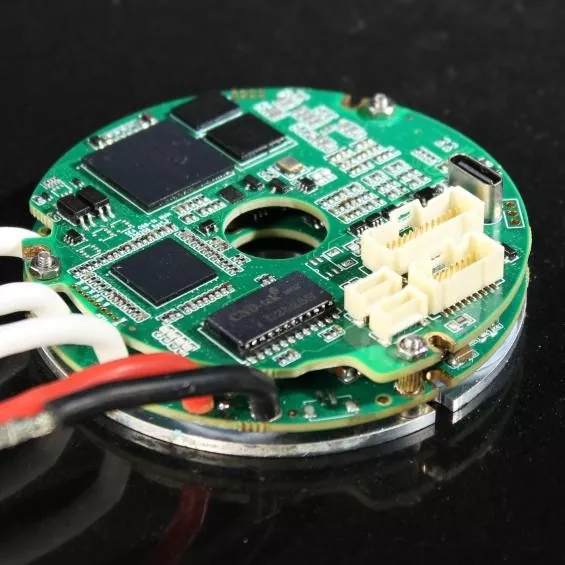

Le SEA C68 a un diamètre extérieur de 68 mm et une structure creuse. Le produit est divisé en trois couches. La couche inférieure contient le module d'alimentation, qui abrite les composants d'alimentation ; la couche intermédiaire contient le module de lecteur ; et la couche supérieure contient les modules de contrôle et de communication, ainsi que diverses interfaces.

Paramètre du produit (spécification)

Le SEA C68 a un courant nominal de bus de 1 à 80 A, un courant effectif continu de 0,7 à 56,5 A et une puissance de sortie continue maximale de 5 600 W. La nomenclature du SEA C68 est identique à celle du SEA 1-80A. Concernant les types de retour d'encodeur, le SEA C68 prend en charge le retour des codeurs absolus, des codeurs incrémentaux, des capteurs à effet Hall, des signaux analogiques et des résolveurs. Comme le SEA 1-80A, le SEA C68 prend également en charge le double retour incrémental + absolu ou le résolveur + double retour absolu.

Caractéristique du produit et application

Comme tous les servomoteurs CC haute précision de la série SEA MOTION, le SEA C68 peut être appliqué à presque tous les domaines de fabrication haut de gamme. Il présente une conception toroïdale creuse, un courant de bus maximum de 80 A et une puissance de sortie continue maximale de 5 600 W. Le SEA C68 prend en charge divers retours d'encodeur, dispose d'interfaces IO et STO et prend en charge des températures ambiantes aussi basses que -45 °C.

Il présente une conception toroïdale creuse, une petite taille, une puissance élevée et prend en charge la plupart des retours d'encodeur, y compris le double retour.

Le produit offre une bande passante et une linéarité élevées, qui sont des paramètres essentiels pour évaluer les performances d'un produit de variateur.

Les principales applications du SEA C68 sont les suivantes :

1. servomoteurs intégrés haute performance ;

2. Des modules communs performants

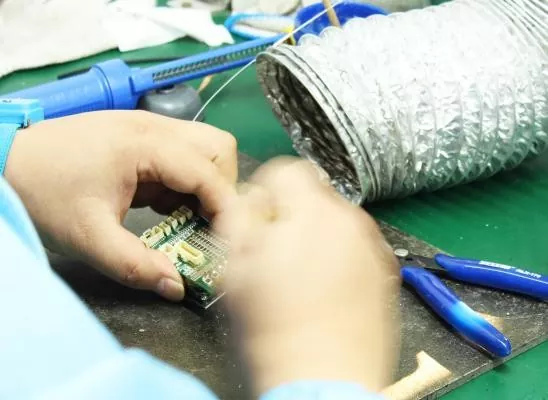

Détails de production

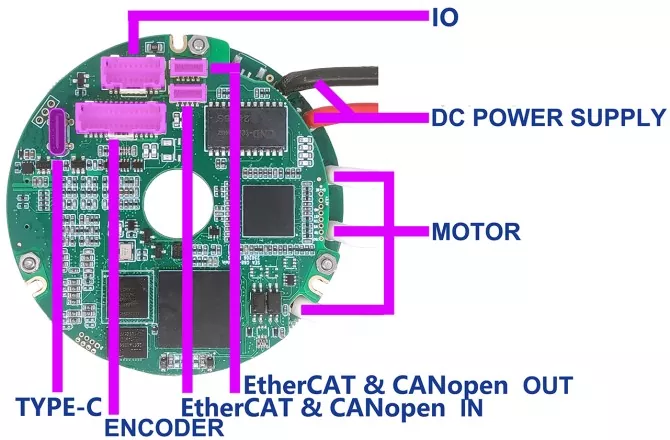

Définition de l’interface du SEA C68

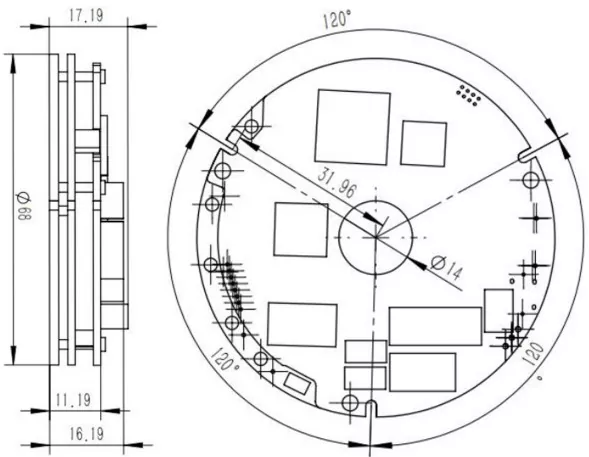

Taille du produit / mm
