Moteurs linéaires

Le moteur linéaire SEA MOTION est un produit phare de la chaîne d'approvisionnement de JINGYUE MOTION CONTROL. En tant que fabricant chinois, nous avons rapidement gagné la faveur d'un grand nombre de clients en nous appuyant sur notre toute nouvelle conception de circuits structurels et magnétiques, notre service après-vente complet et notre support technique. Dans le même temps, nous avons établi des relations de coopération avec des universités et des instituts de recherche, en investissant continuellement dans la R&D et l'itération technologique. En 2025, nos produits sont entrés sur le marché vietnamien pour remplacer les moteurs linéaires d'une marque étrangère bien connue. Début 2026, notre usine a emménagé dans une toute nouvelle salle blanche, doublant ainsi notre capacité de production.

envoyer une demande

Description du produit

Les moteurs linéaires SEA MOTION sont principalement divisés en quatre séries :

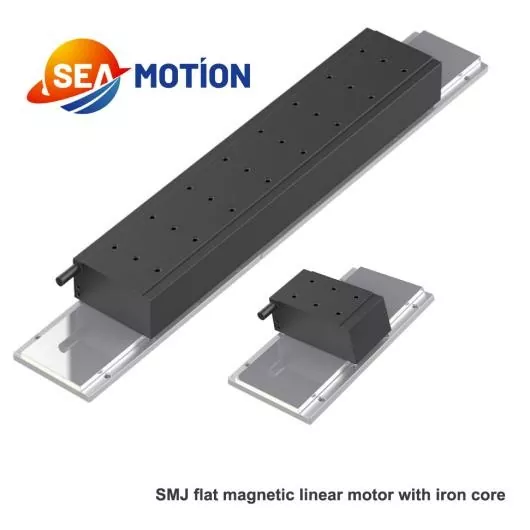

Moteur linéaire magnétique plat série 1.SMJ avec noyau de fer

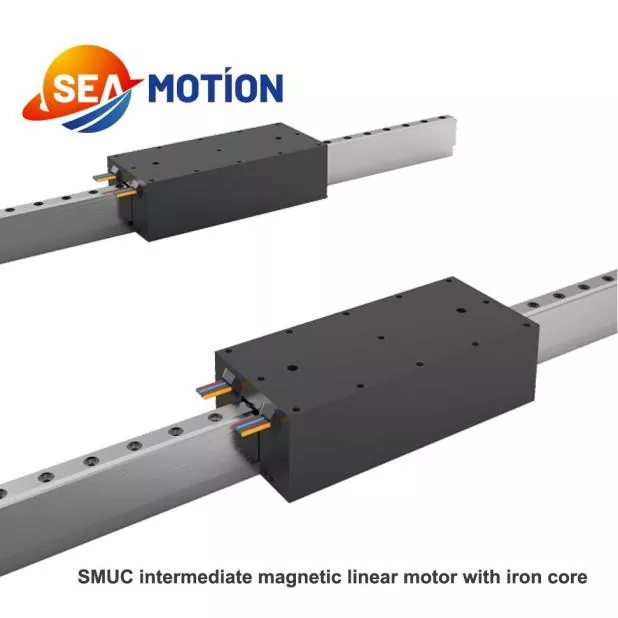

2. Moteur linéaire magnétique intermédiaire série SMUC avec noyau de fer

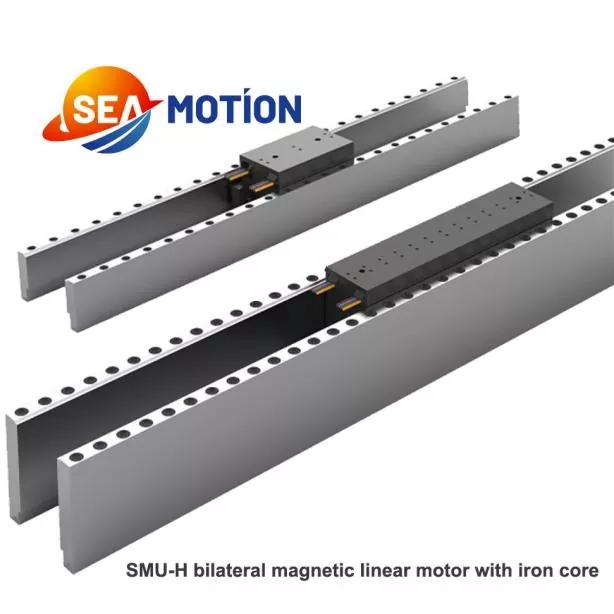

3. Moteur linéaire magnétique bilatéral série SMU-H avec noyau de fer

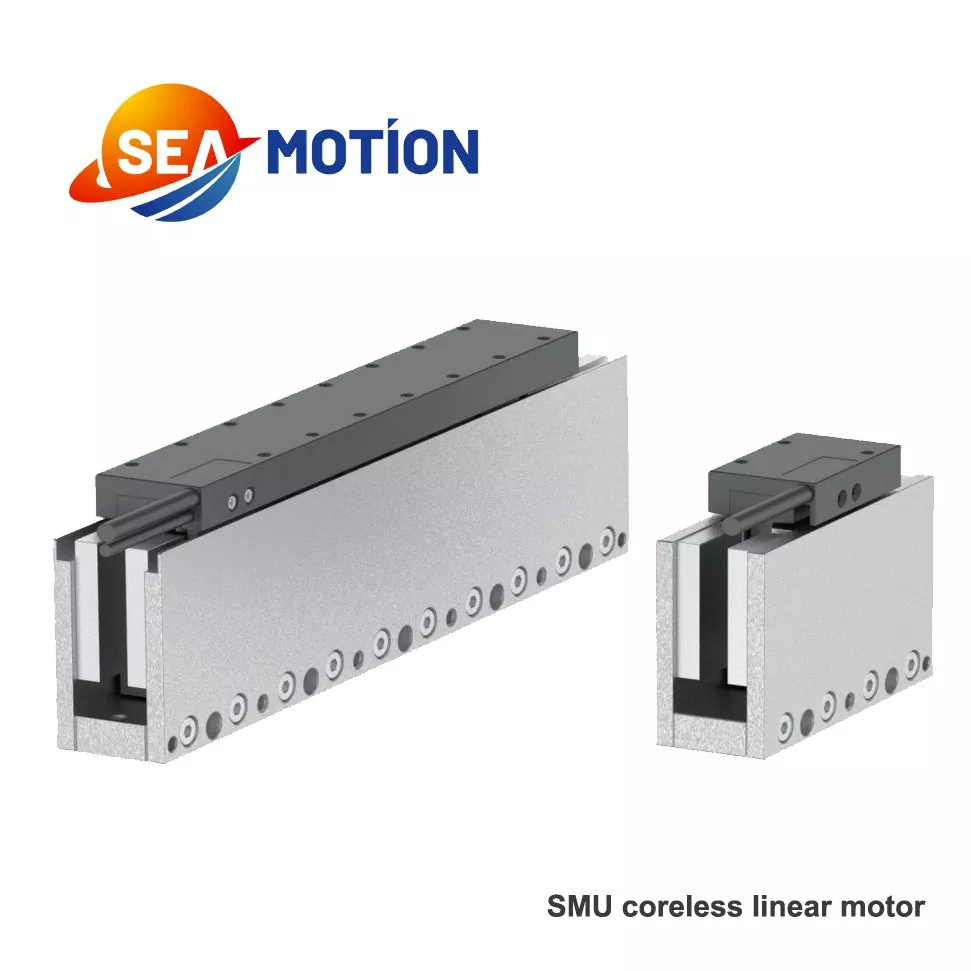

4. Moteur linéaire magnétique bilatéral série SMU sans noyau de fer

La série SMJE semi-fermée est également disponible.

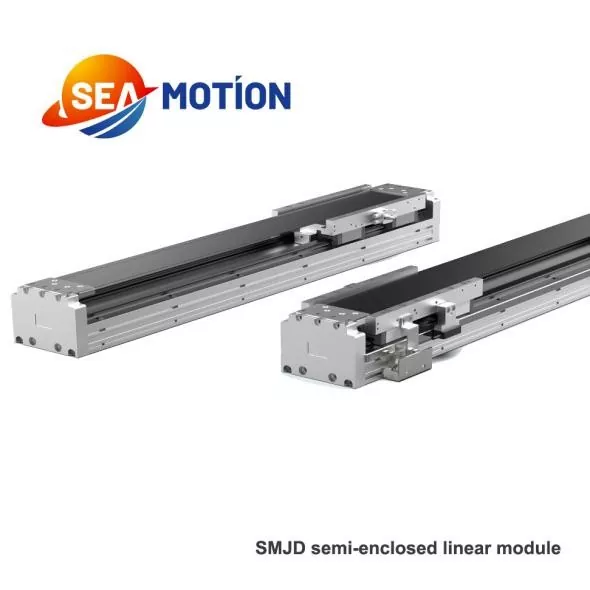

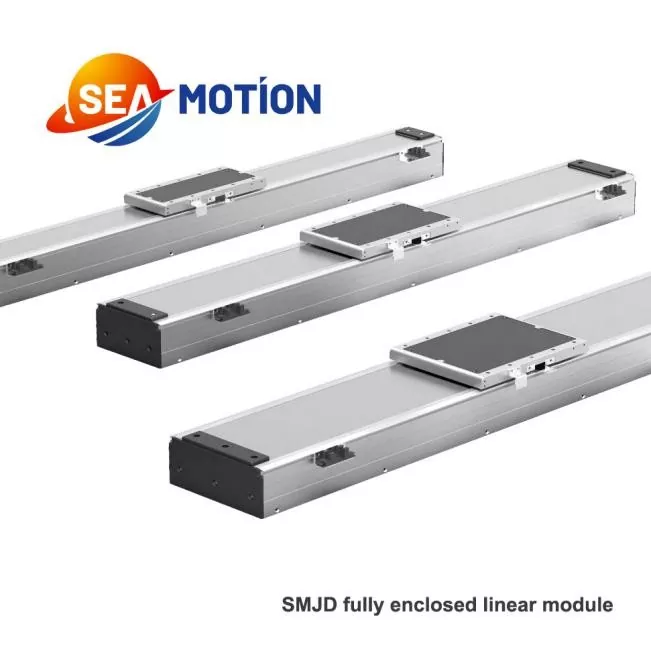

SMJD entièrement fermé

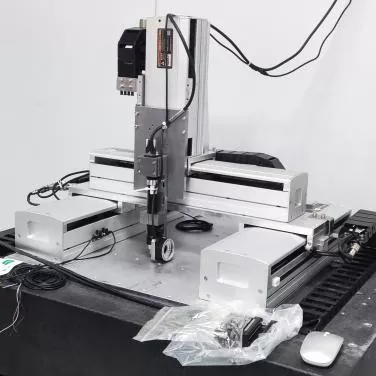

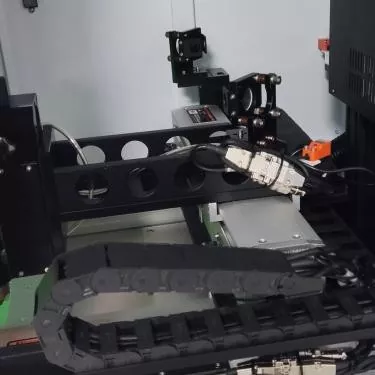

Basés sur des moteurs linéaires, nous avons également développé et produit divers équipements, tels que des équipements de découpe laser de haute précision et des équipements de reconnaissance visuelle et d'inspection.

Paramètre du produit

Catégorie	Paramètre	Symbole	Unité	SMU21-78		SMU21-138		SMU21-198		SMU21-258
	Type d'enroulement	—	—	N	S	N	S	N	S	N	S
	Type de moteur	—	—	Triphasé synchrone sans noyau 230Vac rms (325Vdc)
Paramètres de performances	Poussée maximale	Fp	N	105		210		315		420
	Poussée continue	FC	N	30		60		90		120
	Vitesse maximale à 311 V	Vmax	MS	18	30	9	18	10	13	7.5	18
	Constante de force du moteur	K	N/Bras	20	11	37.5	20	33	26.5	44	20
	Constante du moteur	S	N²/W	21		42		63		84
Paramètres électriques	Courant de pointe	IP	Bras	5.6	9.5	5.6	10.5	9.5	11.9	9.5	21
	Courant continu	IC	Bras	1.6	2.7	1.6	3	2.7	3.4	2.7	6
	Constante de force contre-électromotrice	Bemf	V/(m/s)	16	9.5	32	16	28.5	22.5	38	16
	Résistance monophasée	Rph	Ω	5.5	2	11	2.8	6	3.6	8	1.6
	Inducteur monophasé	Lph	mH	1.9	0.7	3.85	1	2.1	1.26	2.8	0.55
	Constante de temps électrique	Te	MS	0.35		0.35		0.35		0.35
Paramètres thermiques	Puissance continue maximale	ordinateur	W	49		100		145		195
	Résistance thermique	Rth	℃/W	1.73		0.85		0.58		0.45
Paramètres mécaniques	Poids de piste magnétique	Wm	kg/m	4.8		4.8		4.8		4.8
	Poids de la bobine	Toilettes	kilos	0.08		0.16		0.24		0.32
	Longueur de bobine	L	mm	78		138		198		258
	Attraction motrice	Fa	N	0		0		0		0
	Pas magnétique	T	mm	30		30		30		30

Il produit directement un mouvement linéaire, sans jeu de transmission, sans usure, avec une ultra-haute précision et une accélération et une décélération ultra-rapides, ce qui en fait un composant essentiel du contrôle de mouvement de précision haut de gamme.

Applications spécifiques :

I. Semi-conducteurs et panneaux d'affichage

Étage de machine de lithographie et alignement de masques : positionnement à l’échelle nanométrique, élément essentiel des processus de fabrication de puces

Transfert de plaquettes, conditionnement de puces, tri et scotchage : positionnement propre et sans poussière, répétable au niveau du micron, temps de cycle à grande vitesse

Découpe, laminage et inspection OLED/LCD : Épissage à grande vitesse, stable, sans vibrations et à longue course

Perçage de PCB et traitement de micro-trous au laser : mouvement alternatif de haute précision et haute fréquence

II. Machines-outils CNC de précision et usinage de moules

Centres d'usinage 5 axes à grande vitesse, rectifieuses/tours d'ultra-précision : remplace les vis à billes, pas de jeu, accélération 2g+, avance rapide 70 m/min, améliorant considérablement la finition de surface et l'efficacité de l'usinage.

Fraisage à portique, découpe/gravure laser, estampage : réponse dynamique élevée, course longue, faible maintenance

Usinage ultra-précis de moules de précision, de composants optiques et de pièces aérospatiales

III. Batteries au lithium et photovoltaïques de nouvelles énergies (production de masse à grande vitesse et de haute précision)

Batteries au lithium : empilement d'électrodes, découpe, enroulement, injection d'électrolyte, emballage et inspection de l'apparence ; Empilage de haute précision de ± 0,01 mm, accélérant la production et augmentant la densité énergétique.

Photovoltaïque : tri de cellules, tests EL et alignement de haute précision à l'aide de machines à souder à cordes.

Piles à combustible à hydrogène et modules de stockage d’énergie : assemblage de précision

IV. Médical et santé (contrôle de sécurité silencieux, stable et au niveau micrométrique)

Tables de numérisation CT/IRM : fonctionnement stable et à faible vitesse, faible bruit, durée de vie ultra longue, positionnement alternatif précis

Robots chirurgicaux mini-invasifs, plates-formes de manipulation microchirurgicale : contrôle de la force au niveau du millinewton, positionnement au niveau du micromètre

Séquençage d'ADN, analyse d'échantillons biologiques, équipement dentaire de précision, instruments de diagnostic in vitro

V. 3C Automatisation électronique

Machines de placement à grande vitesse, machines de distribution, machines d'insertion, liaison de circuits imprimés flexibles FPC

Assemblage de modules de téléphone portable/semi-conducteur, inspection visuelle, tri à grande vitesse

Impression 3D, moulage par injection de métal de précision

VI. Transport ferroviaire et transport Maglev

Métros à moteur linéaire, train léger sur rail, rames de métro : forte capacité de montée, rayon de braquage serré, faible bruit et fonctionnement sans entretien

Trains à lévitation magnétique, lignes de convoyeurs Maglev intelligentes, manutention à grande vitesse AGV

Portes de gare automatiques, équipement d'inspection de voie intelligent

VII. Transport logistique intelligent

Ligne de convoyeur flexible à lévitation magnétique d'atelier : chariots indépendants, vitesse variable et changement de voie, tri à grande vitesse, salle blanche sans poussière

Entrepôt automatique : levage à grande vitesse, machines de tri à grande vitesse, tri express intelligent

VIII. Tests de recherche militaire, aérospatiale et scientifique

Bancs d'essai de vibrations pour missiles/avions, simulation de catapulte électromagnétique

Déploiement d'antennes satellites, contrôle de précision des vannes aérospatiales, tests de charge des avions

Plateformes optiques de précision universitaires, instruments de mesure à l'échelle nanométrique, plates-formes de mouvement pour environnements extrêmes à haute et basse température

IX. Autres applications haut de gamme

Machines à mesurer tridimensionnelles de précision, plates-formes d'inspection de grilles

Platines de déplacement de précision pour machines de focalisation de lentilles optiques et de lithographie

Équipement d'impression de précision, de sérigraphie et de collage de haute précision

Taille de production et courbe F-V

taille / mm

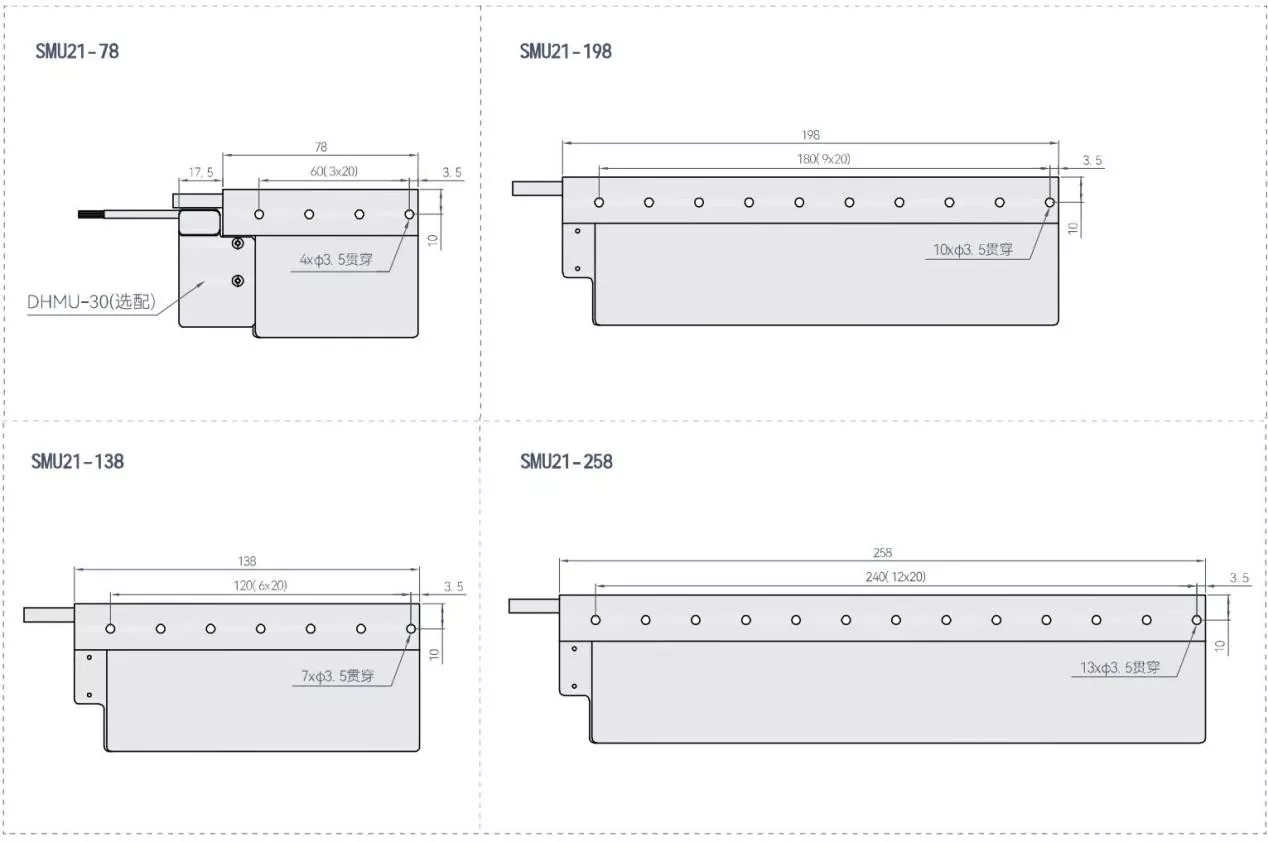

Taille du déménageur SMU21

Taille du stator SMU21

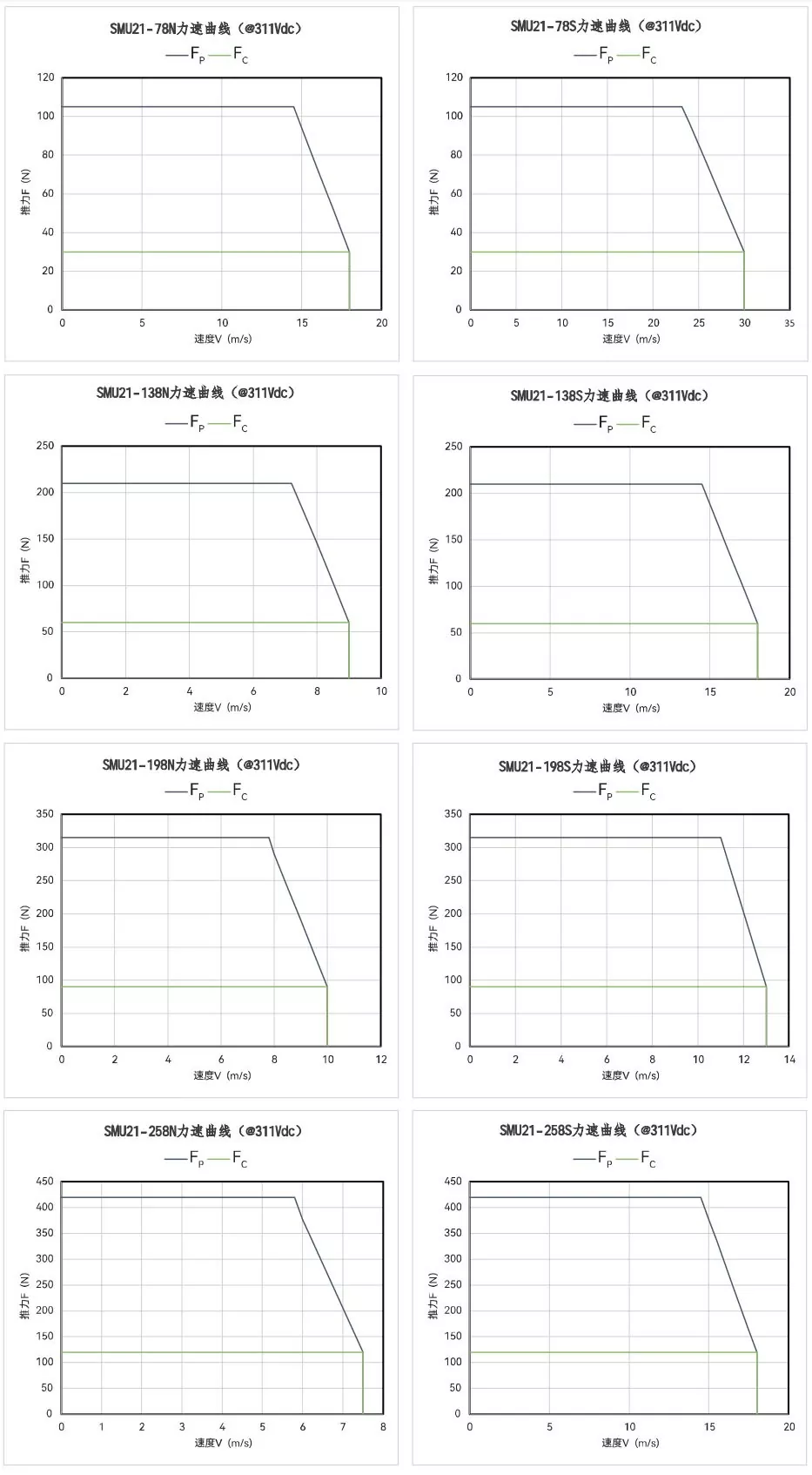

Courbe F-V SMU21
