Kunshandéveloppe des solutions de contrôle de mouvement pour les environnements industriels exigeants, y compris leEncodeur robuste EtherNET IPpour un retour de position en réseau. Avec un boîtier de 58 mm, une résolution monotour jusqu'à 18 bits, une transmission de 100 Mbits et une protection industrielle robuste, ce codeur est conçu pour les applications où un retour précis et une communication fiable sont essentiels.
Un encodeur EtherNET IP Heavy Duty combine la détection de position absolue avec la communication Ethernet industrielle, permettant aux systèmes d'automatisation de recevoir des données de position de rotation fiables tout en simplifiant l'intégration dans les architectures de contrôle en réseau. Les applications modernes de l'industrie lourde nécessitent plus qu'un retour d'information de base : les équipements peuvent être confrontés à des vibrations, de la poussière, de l'humidité, des interférences électromagnétiques, des fluctuations de température et des charges mécaniques continues. Un codeur correctement conçu doit donc équilibrer la résolution, les performances de communication, la durabilité mécanique et la flexibilité d'installation. Ce guide explique le fonctionnement des encodeurs robustes EtherNET/IP, leurs principaux avantages techniques, les spécifications importantes, les domaines d'application et les considérations de sélection.
Table des matières
- Qu'est-ce qu'un encodeur EtherNET IP robuste ?
- Pourquoi EtherNET/IP est-il important pour le contrôle de mouvement robuste ?
- Quelles sont les principales caractéristiques techniques ?
- Spécifications clés en un coup d'œil
- Où est-il utilisé ?
- Comment sélectionner le bon encodeur ?
- Foire aux questions
- Conclusion
Qu'est-ce qu'un encodeur EtherNET IP robuste ?
Un encodeur EtherNET IP Heavy Duty est un encodeur rotatif industriel conçu pour mesurer la position de l'arbre et communiquer ces informations via un réseau Ethernet industriel EtherNet/IP. Contrairement aux dispositifs de rétroaction incrémentielle de base, un codeur absolu peut fournir des informations de position définies sans que le système de contrôle ait besoin de reconstruire la position à partir des seules impulsions.
Pour les systèmes d'automatisation exigeants, la combinaison de la détection magnétique absolue et de la communication basée sur Ethernet constitue un moyen pratique de connecter les machines tournantes aux automates programmables, aux contrôleurs et à d'autres appareils en réseau. La conception de 58 mm décrite par Kunshan prend en charge la mesure de position sur un seul tour et sur plusieurs tours, tandis que la résolution configurable permet au système de rétroaction de répondre à différentes exigences de contrôle de mouvement.
L'encodeur utilise une technologie d'induction magnétique de haute précision et prend en charge un taux de transmission EtherNet/IP maximum de 100 Mbits. Ses fonctions programmables peuvent inclure la résolution, la base de temps, la vitesse, les valeurs prédéfinies, le sens de comptage et l'adresse IP, offrant ainsi aux ingénieurs une plus grande flexibilité lors de la mise en service et de l'intégration du système.
Pourquoi EtherNET/IP est-il important pour le contrôle de mouvement robuste ?
Les machines industrielles sont de plus en plus connectées via des réseaux de communication. Au lieu de traiter chaque capteur comme un composant isolé, les architectures d'automatisation modernes échangent des données entre les codeurs, les automates, les entraînements, les IHM et les systèmes de supervision.
EtherNet/IP est particulièrement utile lorsqu'un encodeur doit faire partie d'une infrastructure Ethernet industrielle plus vaste. L'encodeur peut transmettre des informations de position via le réseau, prenant en charge une surveillance centralisée et un contrôle coordonné de la machine.
- Intégration réseau :La communication Ethernet permet au codeur de faire partie d'une architecture d'automatisation connectée.
- Extension flexible :Les appareils en réseau peuvent être intégrés dans des systèmes de contrôle plus vastes à mesure que les besoins en équipements augmentent.
- Retour d'information numérique sur la position :Les informations de position absolue permettent une surveillance précise des machines tournantes.
- Diagnostic à distance :La communication réseau peut rendre l'état de l'équipement et les informations de retour plus accessibles aux systèmes de contrôle.
- Complexité de câblage réduite :L'architecture Ethernet industriel peut simplifier la communication par rapport à plusieurs connexions de signaux individuels.
Ces avantages deviennent particulièrement précieux dans la transformation de l'acier, la production pétrochimique, l'exploitation minière, les systèmes de levage et d'autres environnements où les machines doivent fonctionner de manière continue et fiable.
Quelles sont les principales caractéristiques techniques ?
1. Retour de position absolue haute résolution
L'encodeur prend en charge une résolution monotour jusqu'à 18 bits et une résolution multitour jusqu'à 14 bits. Une résolution plus élevée permet au système de contrôle de distinguer de plus petits changements de position de rotation, ce qui est utile pour les applications nécessitant un positionnement mécanique précis.
2. Communication EtherNet/IP 100 Mbits
Le codeur utilise la communication Ethernet industrielle EtherNet/IP avec un taux de transmission allant jusqu'à 100 Mbit. Cela fournit un canal de rétroaction basé sur le réseau adapté aux systèmes de contrôle industriels modernes et à la communication au niveau des machines.
3. Construction mécanique robuste
Un codeur robuste doit résister à des conditions considérablement plus exigeantes qu'un dispositif de détection à usage général. La configuration disponible utilise un boîtier en aluminium, l'acier inoxydable étant disponible en option. La conception prend également en charge les configurations de sortie de câble radiales et axiales.
4. Protection contre les risques électriques et d'installation
La protection contre l'inversion de polarité et la protection contre les courts-circuits contribuent à réduire les conséquences des erreurs de câblage ou d'installation. Le codeur intègre également une protection contre la foudre et l'électricité statique, qui peut s'avérer précieuse dans les environnements industriels exigeants en électricité.
5. Configuration mécanique flexible

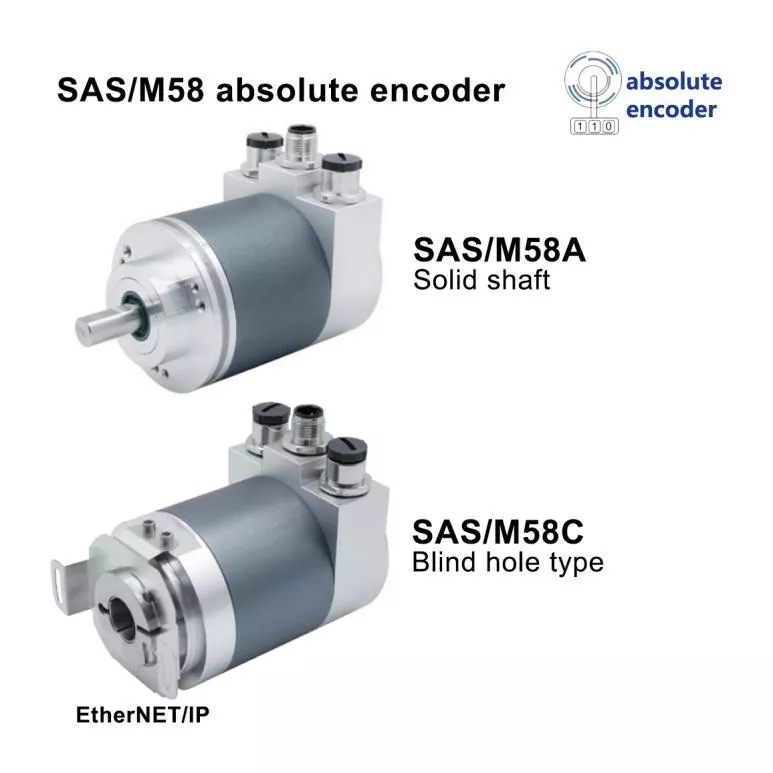

La plate-forme d'encodeur de 58 mm prend en charge les configurations à arbre plein et à trou borgne. Les tailles d'arbre de 6, 8, 10, 12 et 15 mm peuvent être personnalisées, tandis que plusieurs configurations de connecteurs et de brides aident les ingénieurs à adapter le codeur à différentes configurations de machines.
Spécifications clés en un coup d'œil
Les spécifications suivantes illustrent pourquoi cet encodeur peut servir des applications exigeantes de contrôle de mouvement en réseau :
| Paramètre | Spécification |
|---|---|
| Taille de l'encodeur | 58 millimètres |
| Interface de communication | EtherNet/IP |
| Protocole | CIP (Protocole Industriel Commun) |
| Taux de transmission | 100 Mbits |
| Résolution en un seul tour | 12 à 18 bits |
| Résolution multi-tours | Jusqu'à 14 bits |
| Alimentation | 10 à 30 VCC |
| Vitesse maximale | 6 000 tr/min |
| Charge radiale sur l'arbre | 200N |
| Charge axiale sur l'arbre | 100 N |
| Protection | IP65/IP66 ; configurations de protection plus élevées disponibles |
| Température de fonctionnement | -30°C à +85°C ; -40°C à +85°C en option |
| Connexion | 3 × connecteur M12 |
La sélection réelle du codeur doit toujours être basée sur l'environnement complet de la machine, y compris les dimensions de l'arbre, la vitesse de rotation, la charge mécanique, la température, le niveau de contamination, l'architecture de communication et l'espace d'installation.
Où est-il utilisé ?
Les codeurs Ethernet robustes sont particulièrement utiles lorsque le retour de position doit rester fiable alors que les machines fonctionnent dans des conditions industrielles exigeantes.
Équipement sidérurgique et métallurgique
Les équipements de production d’acier peuvent impliquer des vibrations élevées, des impacts mécaniques, de la chaleur et un fonctionnement continu. Un codeur absolu peut fournir un retour de rotation pour les rouleaux, les machines de traitement et les équipements de production automatisés.
Systèmes pétrochimiques et de raffinerie
Les installations pétrochimiques nécessitent une surveillance et une automatisation fiables. Le retour de position en réseau peut prendre en charge la surveillance de l’état des équipements, les mécanismes automatisés et les architectures de contrôle à distance.
Mines et machinerie lourde
Les équipements miniers sont exposés à la poussière, aux vibrations et aux contraintes mécaniques. La construction robuste du codeur combinée à la communication Ethernet industrielle peut prendre en charge un retour de position fiable pour les machines intelligentes.
Équipement de levage et de levage
Les grands systèmes de levage nécessitent un retour de rotation précis pour coordonner le mouvement mécanique. Les données de position absolue peuvent contribuer à un positionnement et à une surveillance des machines plus prévisibles.
Fabrication d'énergie et de papier
Les équipements de production d'énergie et les lignes de fabrication de papier automatisées peuvent également bénéficier du retour d'information des encodeurs en réseau lorsque le fonctionnement continu de la machine et le contrôle centralisé sont importants.
Comment sélectionner le bon encodeur ?
Le choix d'un codeur industriel doit commencer par l'application plutôt que simplement par le protocole de communication. Un modèle approprié doit satisfaire aux exigences électriques et mécaniques.
- Vérifier la compatibilité des arbres :Confirmez les exigences en matière de diamètre d'arbre, d'arbre plein ou de trou borgne, les dimensions des brides et les charges mécaniques admissibles.
- Déterminez la résolution :Sélectionnez la résolution monotour et multitour requise en fonction de la précision du positionnement et des exigences du contrôleur.
- Vérifiez la compatibilité réseau :Assurez-vous que l’automate ou le contrôleur industriel prend en charge l’architecture de communication EtherNet/IP et CIP requise.
- Évaluer les conditions environnementales :Tenez compte de la température, de l’humidité, de la poussière, de l’huile, des vibrations, des impacts et des interférences électromagnétiques.
- Confirmer la vitesse de rotation :Assurez-vous que la vitesse maximale autorisée du codeur dépasse la vitesse réelle de la machine avec une marge de fonctionnement appropriée.
- Pensez à l'installation :Vérifiez le type de connecteur, le sens de sortie du câble, l'espace de montage disponible et l'accessibilité pour la maintenance.
- Examinez les exigences de protection :Adaptez le boîtier et le niveau d'étanchéité à l'environnement réel au lieu de vous fier uniquement aux spécifications nominales de la machine.
Pour les ingénieurs comparant différents produits, il est également utile d’évaluer le support technique, la capacité de personnalisation, le contrôle qualité, la documentation et le service après-vente. Ces facteurs peuvent avoir un effet significatif sur le coût total du projet et sur la fiabilité à long terme.
Foire aux questions
Quelle est la vitesse de communication maximale de l’encodeur ?
L'interface EtherNet/IP prend en charge un taux de transmission allant jusqu'à 100 Mbits. Cela rend le codeur adapté à l’intégration dans les architectures de contrôle Ethernet industrielles.
Le codeur prend-il en charge les mesures monotours et multitours ?
Oui. Le codeur prend en charge la mesure de position absolue à un tour et à plusieurs tours. La résolution monotour peut atteindre 18 bits, tandis que la résolution multitour peut atteindre 14 bits.
De quelle alimentation électrique le codeur a-t-il besoin ?
La plage d'alimentation spécifiée est de 10 à 30 V CC, ce qui la rend compatible avec les architectures d'alimentation de contrôle industrielles courantes.
La taille de l’arbre et la configuration mécanique peuvent-elles être personnalisées ?
Oui. Les tailles d'arbre dont 6, 8, 10, 12 et 15 mm peuvent être personnalisées. Différentes configurations de brides, de connecteurs et de sorties de câbles peuvent également être sélectionnées en fonction des exigences d'installation.
Quels environnements sont adaptés à ce type de codeur ?
Il est destiné aux applications industrielles exigeantes telles que la fabrication d'acier, les installations pétrochimiques, les machines d'ingénierie lourdes, les équipements miniers, les systèmes de levage, les centrales électriques et les lignes de production automatisées. La protection appropriée et la configuration matérielle doivent être sélectionnées en fonction des conditions réelles du site.
Conclusion
Un encodeur EtherNET IP Heavy Duty peut fournir une combinaison solide de retour de position absolue, de connectivité Ethernet industrielle, de haute résolution et de performances mécaniques robustes. Avec des fonctionnalités telles qu'une résolution monotour allant jusqu'à 18 bits, une communication de 100 Mbits, des configurations d'arbres flexibles et une protection industrielle, il est bien adapté à l'automatisation lourde en réseau où un retour d'information fiable est essentiel. Si vous évaluez les spécifications d'un codeur pour une nouvelle machine, mettez à niveau un système d'automatisation existant ou développez une solution de contrôle de mouvement personnalisée,Contactez-nouspour discuter des exigences de votre application, de la configuration mécanique et des besoins de communication avec l'équipe d'ingénierie de Kunshan.
