L'automatisation industrielle exigeant une plus grande précision, des temps de cycle plus rapides et un contrôle de mouvement plus fiable,MOUVEMENT DE LA MERfournit des avancéesmoteur d'entraînement linéairesolutions conçues pour les applications de précision exigeantes. En convertissant l'énergie électrique directement en mouvement linéaire, ces moteurs éliminent le besoin de composants de transmission mécaniques conventionnels dans le chemin d'entraînement, aidant ainsi les fabricants d'équipements à améliorer les performances de positionnement, à réduire les erreurs liées au jeu et à optimiser l'efficacité de la production.
Résumé de l'article :Un moteur d'entraînement linéaire fournit un mouvement linéaire direct et contrôlé pour la fabrication de précision et les équipements automatisés. Ce guide explique le fonctionnement de la technologie, compare les conceptions à noyau de fer et sans fer, passe en revue les paramètres de performance importants et explore les applications dans la fabrication de semi-conducteurs, l'usinage CNC, la production d'énergie nouvelle et l'inspection industrielle. Il présente également des critères de sélection pratiques pour aider les ingénieurs et les équipes achats à identifier une solution adaptée.
Un moteur d'entraînement linéaire est un actionneur électromagnétique qui génère directement un mouvement en ligne droite, plutôt que de produire un mouvement de rotation qui doit être converti via une vis à billes, une courroie ou un mécanisme à engrenages. Il est largement utilisé dans les applications où un positionnement précis, une accélération rapide, un mouvement fluide et un fonctionnement reproductible sont essentiels.
Dans une configuration typique à entraînement direct, un composant mobile électromagnétique interagit avec une piste à aimant permanent pour générer une poussée. Lorsqu'il est intégré à un servomoteur approprié, un dispositif de retour de position et un guide linéaire, le moteur fait partie d'un axe de mouvement contrôlé.
Contrairement aux systèmes à vis conventionnels, une conception à entraînement direct supprime le jeu de transmission mécanique du chemin d'entraînement. Cela le rend particulièrement intéressant pour les applications nécessitant des changements de direction fréquents, un positionnement à grande vitesse et une précision de mouvement constante.
MOUVEMENT DE LA MER propose plusieurs configurations de moteurs linéaires, notamment la série à noyau de fer magnétique plat SMJ, la série à noyau de fer magnétique intermédiaire SMUC, la série à noyau de fer magnétique bilatéral SMU-H et la série magnétique sans fer bilatérale SMU. Des configurations SMJE semi-fermées et SMJD entièrement fermées sont également disponibles pour les exigences spécifiques aux applications.
Pour plus d'informations sur le produit, visitez la page produit du moteur à entraînement linéaire SEA MOTION.
Le principe de fonctionnement d'un moteur à entraînement linéaire repose sur la force électromagnétique. Un servomoteur compatible fournit un courant électrique contrôlé aux enroulements du moteur. Le champ magnétique résultant interagit avec les aimants permanents le long de la piste du moteur, générant une poussée linéaire.
Le contrôleur ajuste les commandes de courant et de mouvement en fonction de la position, de la vitesse et de l'accélération requises. Lorsqu'un dispositif de rétroaction est incorporé, le système de contrôle peut comparer en permanence le mouvement réel avec la position cible et corriger les écarts.
Un système de mouvement linéaire typique comprend les composants suivants :
Étant donné que le moteur génère directement une poussée linéaire, il évite les erreurs de pas, le jeu et la conformité de la transmission qui peuvent affecter les mécanismes entraînés par vis ou par courroie. Cependant, la précision globale dépend toujours du codeur, du réglage du servo, de la qualité du guidage, de la stabilité thermique, de la précision de montage et de la structure de la machine.
L'entraînement direct élimine le jeu de la transmission mécanique, ce qui facilite l'obtention d'un positionnement et d'une répétabilité cohérents. Ceci est précieux pour la découpe de précision, le placement de composants électroniques, l’inspection optique et l’assemblage automatisé.
Les moteurs linéaires peuvent réagir rapidement aux changements dans les commandes de mouvement. Dans des configurations appropriées, cela permet des temps de transfert plus courts, des mouvements alternatifs plus rapides et un débit amélioré dans les équipements de production à cycle élevé.
Le retrait de la transmission à vis, à courroie ou à engrenages du chemin d'entraînement réduit l'usure associée à ces composants. Les besoins de maintenance peuvent donc diminuer, même si les guides, roulements, équipements de refroidissement et autres composants du système nécessitent toujours un entretien approprié.
Avec un retour d'information et un réglage de contrôle appropriés, un moteur d'entraînement linéaire peut fournir un mouvement stable lors de cycles de fonctionnement répétés. Cela aide les fabricants à maintenir des conditions de traitement constantes lors de l’inspection de précision, du collage, de la distribution et de l’usinage.
Les moteurs linéaires peuvent prendre en charge le positionnement à course courte, les mouvements à longue course et les arrangements multi-axes synchronisés. Leur adéquation dépend de la poussée requise, de la longueur de la voie, de l'espace d'installation, de la conception thermique et de l'architecture de contrôle.
Différentes structures de moteurs linéaires répondent à différentes priorités d'ingénierie. Le choix entre les conceptions à noyau de fer et sans fer doit être basé sur les exigences de poussée de l'application, la tolérance à l'ondulation de force, l'attraction magnétique, le comportement thermique et l'espace d'installation disponible.
| Conception du moteur | Principales caractéristiques | Applications potentielles | Considération de sélection |
|---|---|---|---|
| Noyau de fer magnétique plat | Structure magnétique compacte et potentiel de poussée élevé | Équipements CNC et automatisation industrielle | Évaluer l'ondulation de la force et l'attraction magnétique |
| Noyau de fer magnétique intermédiaire | Disposition magnétique et mécanique alternative | Axes de mouvement de précision spécialisés | Vérifier la géométrie de montage et la poussée requise |
| Noyau de fer magnétique bilatéral | Disposition magnétique double face | Un positionnement industriel dynamique | Évaluer l’intégration structurelle et les forces magnétiques |
| Magnétique bilatéral sans fer | Pas de noyau de fer dans l’ensemble bobine mobile | Applications d'inspection de précision, d'assemblage électronique et d'ondulation de force faible | Confirmer la poussée continue et les limites thermiques |

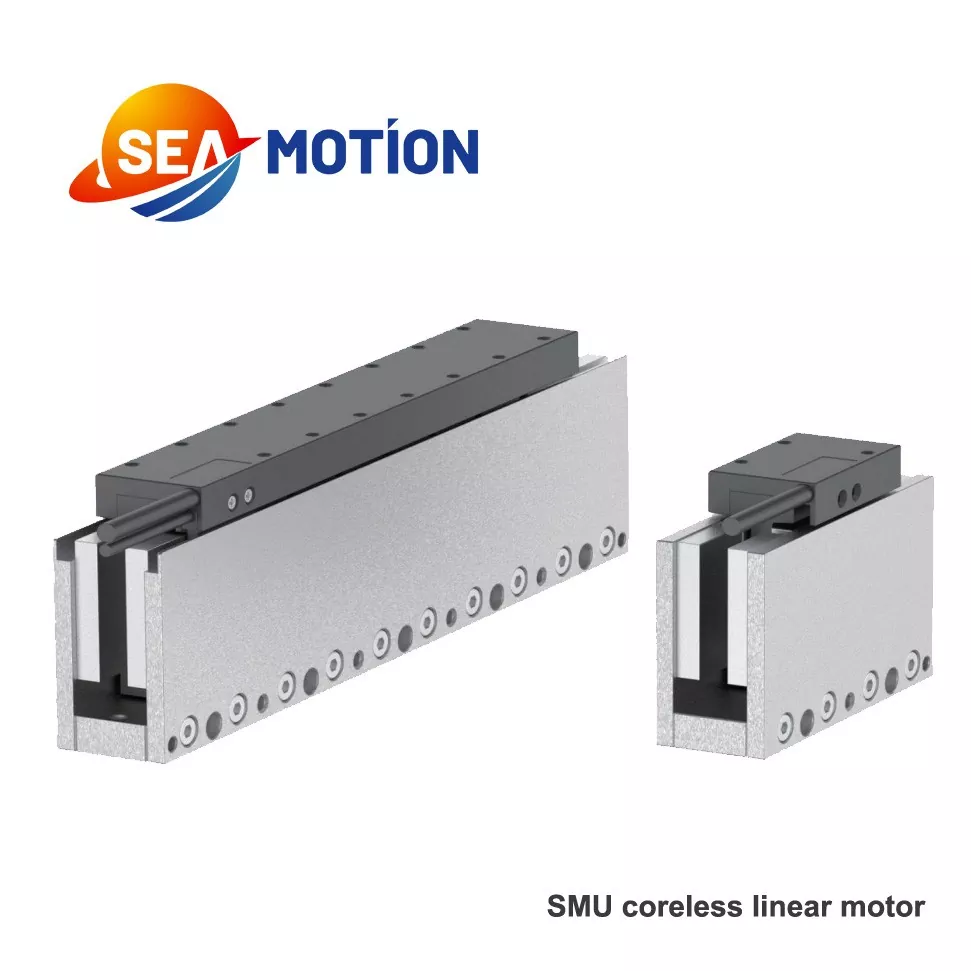

La série SMU de SEA MOTION offre une option sans fer pour les applications où un mouvement fluide et une faible attraction magnétique sont des considérations de conception importantes. Les familles SMJ, SMUC et SMU-H offrent des alternatives à noyau de fer pour d'autres combinaisons d'exigences de poussée, de taille et d'intégration.
Les caractéristiques de conception varient selon le modèle. Les ingénieurs doivent examiner les courbes force-vitesse, les dessins dimensionnels et les limites de fonctionnement pertinents avant de finaliser la sélection d'un moteur.
Le choix d’un moteur d’entraînement linéaire ne se limite pas à comparer la vitesse maximale ou la poussée maximale. Le moteur doit satisfaire à la fois aux demandes d’accélération de courte durée et aux demandes continues du cycle de production.
Le tableau suivant résume les spécifications représentatives publiées pour la série de moteurs d'entraînement linéaire sans fer SEA MOTION SMU21.
| Paramètre | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| Poussée maximale | 105N | 210N | 315N | 420N |
| Poussée continue | 30N | 60N | 90 N | 120 N |
| Longueur de bobine | 78 mm | 138 millimètres | 198 millimètres | 258 millimètres |
| Puissance continue maximale | 49 W | 100 W | 145 W | 195 W |
| Pas magnétique | 30 millimètres | 30 millimètres | 30 millimètres | 30 millimètres |
Important:Le tableau résume les valeurs au niveau du modèle issues de la spécification de série publiée. La vitesse maximale, le courant, la configuration du bobinage et d'autres caractéristiques électriques varient selon le modèle et l'option de bobinage. Consultez la fiche technique complète du fabricant avant de prendre des décisions techniques.
Lors de l'examen d'une fiche technique, priorisez ces paramètres :
Pour obtenir la comparaison la plus fiable, évaluez ensemble la charge attendue, le profil d'accélération, le cycle de service et les conditions thermiques plutôt que de choisir un moteur sur la base d'une seule spécification principale.
La combinaison d'un entraînement direct, d'une réponse dynamique et d'un positionnement contrôlable rend les moteurs à entraînement linéaire adaptés à une large gamme d'applications industrielles.
La manipulation des plaquettes, l'alignement de précision, les étapes d'inspection et le traitement du panneau d'affichage peuvent nécessiter un mouvement reproductible avec une erreur de positionnement minimale. Les moteurs linéaires aident les concepteurs d'équipements à créer des axes de mouvement réactifs pour ces processus exigeants.
Les centres d'usinage à grande vitesse, les systèmes de découpe laser et les équipements de gravure de précision peuvent bénéficier d'une accélération rapide et de la suppression du jeu des vis. La rigidité de la machine, les forces de coupe et le contrôle thermique restent importants pour la précision de l'usinage final.
La manipulation, l'empilage, l'alignement des composants et l'inspection des cellules photovoltaïques des électrodes de batterie impliquent souvent des mouvements répétitifs à grande vitesse. Un moteur correctement dimensionné peut aider à coordonner ces opérations tout en maintenant un positionnement cohérent.
La fabrication électronique utilise un mouvement de précision pour le placement, la distribution, le collage, le tri et l’inspection visuelle des composants. Les axes à entraînement direct peuvent prendre en charge des temps de cycle courts et des mouvements contrôlés lors d'opérations répétées.
Les plates-formes d'imagerie, les instruments de laboratoire et les équipements de mesure scientifique peuvent nécessiter des mouvements fluides et contrôlés. Le moteur et le système de rétroaction appropriés doivent être sélectionnés en fonction des exigences en matière de bruit, de précision, de propreté, de sécurité et de cycle de service.
MOUVEMENT DE LA MER développe également des équipements basés sur la technologie des moteurs linéaires, notamment des systèmes de découpe laser de haute précision et de reconnaissance visuelle et d'inspection. Explorez ses solutions de moteurs linéaires pour comprendre la gamme de produits plus large.
Un processus de sélection structuré permet de réduire les modifications techniques et d'éviter les composants de mouvement sous-dimensionnés ou inutilement coûteux. Avant de demander un devis, définissez le plus clairement possible les conditions opératoires.
Il est également utile de demander au fournisseur des dessins dimensionnels, des courbes force-vitesse, des spécifications électriques, la compatibilité recommandée du variateur et une assistance technique lors de la mise en service.
Pour les équipes d'achats, des considérations supplémentaires incluent la cohérence de la production, les procédures d'inspection, la capacité de livraison, la disponibilité des pièces de rechange et le support après-vente. SEA MOTION rapporte que son atelier propre modernisé est entré en service début 2026, augmentant ainsi la capacité de production et favorisant une meilleure cohérence des produits et une meilleure efficacité de livraison.
Un servomoteur rotatif conventionnel produit un mouvement de rotation qui peut nécessiter une vis à billes, une courroie ou une boîte de vitesses pour créer un déplacement linéaire. Un moteur d'entraînement linéaire génère directement une poussée en ligne droite, éliminant ainsi le besoin de composants de transmission mécaniques dans la trajectoire d'entraînement.
Oui. Les moteurs linéaires peuvent fournir une accélération rapide et un positionnement à grande vitesse lorsque le moteur, le servomoteur, le système de rétroaction et la structure mécanique sont correctement adaptés. Les performances réalisables dépendent du modèle spécifique et des conditions d’application.
Les moteurs à noyau de fer utilisent un noyau de fer dans l'assemblage électromagnétique et peuvent fournir une poussée élevée dans une conception compacte. Les moteurs sans fer éliminent le noyau de fer dans l’ensemble de bobine mobile, ce qui peut réduire l’encoche et l’attraction magnétique. Le meilleur choix dépend de l'orientation, de la fluidité et des exigences d'intégration de l'application.
Le mécanisme à entraînement direct élimine l'usure associée aux transmissions conventionnelles à vis ou à courroie. Cependant, le système de mouvement complet peut toujours nécessiter une lubrification des guides, une inspection des câbles, un nettoyage, une maintenance du système de refroidissement et des contrôles périodiques des performances.
Calculez la force requise tout au long du cycle de fonctionnement, y compris l'accélération, la friction, les charges externes et les forces de processus. Évaluez ensuite le cycle de service et les conditions thermiques. Le moteur sélectionné doit satisfaire aux exigences continues ainsi qu'aux demandes de force maximale.
MOUVEMENT DE LA MER propose les séries de moteurs linéaires SMJ, SMUC, SMU-H et SMU, ainsi que des configurations SMJE semi-fermées et SMJD entièrement fermées. La disponibilité et l'adéquation doivent être confirmées auprès du fabricant en fonction de la course, de la force, des conditions d'installation et de l'application requises.
Fournissez la poussée, la masse mobile, la longueur de course, la vitesse maximale, l'accélération, le cycle de fonctionnement, les dimensions d'installation, l'alimentation électrique, les exigences de rétroaction et l'application prévue requises. Le partage de dessins pertinents ou de spécifications d'équipements existants peut également aider le fournisseur à recommander une configuration appropriée.
Un moteur d'entraînement linéaire constitue une option précieuse pour les fabricants recherchant un positionnement précis, une réponse dynamique rapide et une dépendance réduite aux composants de transmission mécaniques. Ses avantages peuvent être particulièrement significatifs dans les équipements semi-conducteurs, l’usinage CNC, la production de batteries, l’assemblage électronique et l’inspection automatisée. Une mise en œuvre réussie nécessite toutefois une évaluation minutieuse de la poussée, de la vitesse, des limites thermiques, du retour d'information et de l'intégration mécanique.
MOUVEMENT DE LA MER fournit plusieurs configurations de moteurs linéaires et un support technique pour les applications de contrôle de mouvement industriel. Si vous évaluez une nouvelle conception de machine ou mettez à niveau un axe de mouvement existant, visitez la page produit du moteur d'entraînement linéaire pour passer en revue les options disponibles. Contactez SEA MOTION pour discuter de vos besoins d’exploitation, comparer les modèles appropriés et obtenir les spécifications du produit et un devis. Pour une recommandation personnalisée et une assistance pour votre prochain projet d'automatisation,Contactez-nousaujourd'hui.
