Un moteur d'entraînement linéaire convertit l'énergie électrique directement en mouvement en ligne droite, éliminant ainsi le besoin de composants de transmission intermédiaires tels que des vis à billes, des courroies et des mécanismes à crémaillère et pignon. Cette architecture à entraînement direct réduit le jeu mécanique et l'usure liée à la transmission tout en permettant une accélération élevée, un positionnement reproductible et un contrôle de mouvement réactif. De la fabrication de semi-conducteurs et de la découpe laser à l'assemblage électronique et à l'inspection automatisée, les moteurs linéaires sont de plus en plus précieux dans les applications qui exigent précision et débit. Ce guide explique le fonctionnement des moteurs à entraînement linéaire, compare les configurations de moteurs courantes, décrit leurs applications industrielles et identifie les facteurs essentiels que les ingénieurs doivent évaluer lors de la sélection d'une solution.
Un moteur d'entraînement linéaire est un actionneur électromagnétique qui produit directement une poussée linéaire plutôt que de générer un mouvement de rotation qui doit être converti en mouvement en ligne droite. Il est communément compris comme un moteur rotatif déroulé : ses composants électromagnétiques actifs sont disposés le long d’une trajectoire linéaire, permettant à un composant mobile de se déplacer le long d’une piste magnétique.
Dans un moteur linéaire à aimant permanent typique, les principaux composants comprennent :
Contrairement à un moteur rotatif conventionnel connecté à une vis à billes, un moteur linéaire à entraînement direct ne nécessite pas de mécanisme de transmission rotatif-linéaire. Cela le rend particulièrement intéressant pour les machines où le jeu mécanique, la conformité de la transmission ou les limitations de vitesse affectent les performances.
Explorez la gamme de produits de moteurs à entraînement linéaire SEA MOTION pour passer en revue les configurations disponibles et les paramètres techniques.
Le principe de fonctionnement d'un moteur à entraînement linéaire repose sur la force électromagnétique. Lorsqu'un servomoteur fournit un courant contrôlé aux enroulements du moteur, le champ magnétique résultant interagit avec les aimants permanents ou la structure magnétique correspondante pour générer une poussée linéaire.
Le processus de motion suit généralement quatre étapes :
Étant donné que le moteur génère directement un mouvement linéaire, le système évite les erreurs de jeu et de pas de vis liées à la transmission. Cependant, la précision globale du positionnement dépend toujours du codeur, du réglage du servo, de la qualité du guidage, de la stabilité thermique, de la précision de montage et de la structure de la machine.
Pour les applications nécessitant une accélération rapide et des changements de direction fréquents, ce principe d'entraînement direct peut améliorer la réponse dynamique et réduire le temps de stabilisation lorsque le moteur et le système de commande sont correctement dimensionnés.
L'entraînement direct élimine le jeu provenant des mécanismes de transmission conventionnels. Lorsqu'il est associé à un codeur linéaire approprié, une structure mécanique rigide et un servocontrôleur bien réglé, un moteur linéaire peut prendre en charge un positionnement hautement reproductible pour une fabrication de précision.
Sans l'étage de transmission rotatif-linéaire supplémentaire, un moteur linéaire peut répondre rapidement aux mouvements commandés. Cette capacité est utile pour le positionnement à courte course, les mouvements alternatifs à haute fréquence et les lignes de production qui nécessitent un mouvement rapide entre les stations de traitement.
Les moteurs linéaires ne nécessitent pas de réglage de routine du jeu des vis à billes ou de la tension de la courroie. Ils éliminent également l’usure de ces composants de transmission. Les guides linéaires, les roulements, les systèmes de refroidissement, les câbles et les dispositifs de rétroaction peuvent encore nécessiter une inspection et une maintenance.
La génération de poussée directe peut réduire les vibrations et les irrégularités de mouvement induites par la transmission. Dans des applications telles que la découpe laser, l'inspection optique et la distribution de précision, un mouvement stable permet de maintenir des conditions de traitement constantes.
Les moteurs d'entraînement linéaires peuvent être intégrés dans des platines de positionnement compactes, des axes à longue course, des systèmes à portique et des équipements d'automatisation spécialisés. Leur adéquation dépend de l'espace d'installation disponible, de la poussée requise, de la conception thermique et de la configuration des guides.
Différentes structures de moteur offrent différentes combinaisons de densité de force, de force d'attraction, de comportement thermique et de fluidité du mouvement. SEA MOTION identifie plusieurs configurations de moteurs d'entraînement linéaires pour différentes exigences d'équipement.
| Série de moteurs | Conception structurelle | Considération de sélection clé | Applications potentielles |
|---|---|---|---|
| SMJ | Conception magnétique plate à noyau de fer | Évaluer les exigences de poussée, l'attraction magnétique et la rigidité structurelle | Automatisation industrielle et usinage de précision |
| SMUC | Conception magnétique intermédiaire à noyau de fer | Tenez compte de l'espace de montage disponible, des exigences de force et de la disposition des axes | Systèmes de positionnement spécialisés et équipements automatisés |
| SMU-H | Conception magnétique bilatérale à noyau de fer | Évaluer la production de force, l’équilibre magnétique et l’intégration mécanique | Systèmes de mouvement industriel à haute dynamique |

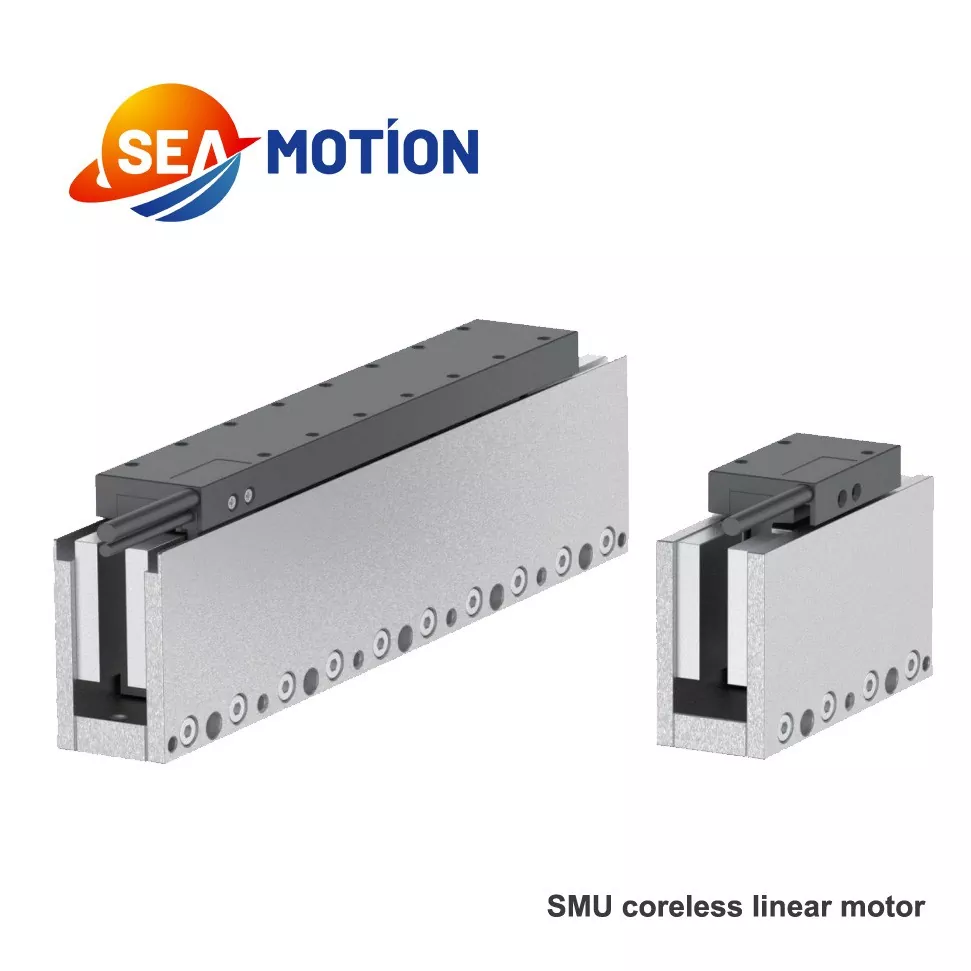

| SMU | Conception magnétique bilatérale et sans fer | Envisagez un faible entraînement, un mouvement fluide et une gestion thermique | Positionnement de précision et processus d'inspection sensibles |
| SMJE/SMJD | Configurations semi-fermées/entièrement fermées | Vérifiez les exigences en matière de protection de l'environnement, d'accès et d'installation. | Équipement nécessitant un agencement de moteur plus fermé |
Ce tableau fournit un cadre de sélection initial plutôt qu'un classement universel des performances. Confirmez les spécifications actuelles du modèle, les exigences environnementales et l’adéquation de l’application avec le fabricant avant de finaliser une conception.
Pour des informations détaillées sur la série, visitez la page des moteurs linéaires SEA MOTION.
La manipulation des plaquettes, l'inspection de précision, le collage des puces et le traitement des panneaux d'affichage nécessitent un mouvement précis et un positionnement reproductible. Les moteurs linéaires peuvent prendre en charge ces opérations en fournissant un déplacement rapide et contrôlé et en réduisant les erreurs de mouvement liées à la transmission.
Les équipements de traitement laser et les machines-outils de haute précision nécessitent souvent des mouvements rapides, une accélération contrôlée et un suivi précis du chemin. Les axes linéaires à entraînement direct peuvent contribuer à améliorer le débit et à réduire les erreurs de positionnement associées aux systèmes de transmission mécanique.
Les systèmes automatisés de prélèvement et de placement, les machines de distribution, les chaînes d'assemblage de composants et les équipements d'inspection visuelle dépendent d'un mouvement constant. Les moteurs d'entraînement linéaires peuvent prendre en charge un fonctionnement à cycle élevé et un mouvement précis entre les sites de traitement.
La fabrication de batteries et la production de cellules solaires impliquent un positionnement, un alignement, un empilage et une inspection répétitifs. Un système de moteur linéaire correctement conçu peut aider à maintenir la répétabilité tout en répondant aux exigences d’accélération et de temps de cycle de la production automatisée.
Les plates-formes d'imagerie, l'automatisation des laboratoires et les équipements de mesure de précision peuvent bénéficier d'un mouvement fluide et contrôlable. Les concepteurs doivent également prendre en compte le bruit, les vibrations, l'échauffement, la propreté et toute exigence de sécurité spécifique à l'application.
MOUVEMENT DE LA MER développe également des équipements basés sur la technologie des moteurs d'entraînement linéaires, notamment des systèmes de découpe laser et de reconnaissance visuelle et d'inspection de haute précision.
Le choix d’un moteur approprié ne se limite pas à comparer la vitesse maximale ou la poussée maximale. Les ingénieurs doivent évaluer l'ensemble de l'axe de mouvement, y compris la charge, le guidage, le servomoteur, le dispositif de rétroaction et le système de gestion thermique.
Un point de départ utile pour la force d’accélération est :
Force d'accélération requise = Masse en mouvement × Accélération
Par exemple, l'accélération d'un ensemble mobile de 20 kg à 10 m/s² nécessite 200 N de force d'accélération nette avant de tenir compte du frottement, de la gravité, des forces de processus et d'autres pertes. La sélection finale du moteur doit distinguer la poussée continue de la poussée maximale et vérifier que l'axe complet peut répondre au profil de mouvement requis.
Consultez les spécifications du moteur d'entraînement linéaire du fabricant et demandez une assistance technique lorsque la charge ou le cycle de service est exigeant.
| Facteur d'évaluation | Moteur d'entraînement linéaire | Vis à billes ou entraînement par courroie |
|---|---|---|
| Génération de mouvement | Poussée électromagnétique linéaire directe | Mouvement rotatif converti en déplacement linéaire |
| Jeu de transmission | Pas de jeu de transmission mécanique | Dépend de la conception, des composants et du réglage |
| Réponse dynamique | Peut prendre en charge une accélération élevée et une réponse rapide | Limité par l'inertie, la rigidité et la conception mécanique de la transmission |
| Usure mécanique | Aucune usure de la transmission par vis à billes ou par courroie | Les composants de la transmission peuvent s'user avec le temps |
| Considérations thermiques | La dissipation thermique de la bobine et la température de l'aimant nécessitent une évaluation | Le chauffage du moteur, des roulements, des vis et de la transmission nécessite une évaluation |
| Investissement initial | Peut être plus élevé en fonction de la conception complète du système | Peut être économique pour les tâches de positionnement conventionnelles |
| Applications les mieux adaptées | Profils de mouvement exigeants, à grande vitesse et de haute précision | Systèmes de positionnement à usage général et sensibles aux coûts |
Un moteur d'entraînement linéaire n'est pas automatiquement la meilleure solution pour chaque machine. Les vis à billes et les entraînements par courroie restent pratiques pour de nombreuses applications, en particulier lorsqu'une vitesse et une précision modérées satisfont aux exigences du processus. Le bon choix dépend de l'objectif de performances, de l'architecture du système, du coût du cycle de vie et de l'environnement d'exploitation.
Même si les moteurs à entraînement direct éliminent plusieurs composants de transmission mécanique, la qualité de l'installation reste essentielle à la performance à long terme.
Avant la mise en service, testez le moteur sur la plage de vitesse, d'accélération, de charge et de cycle de service prévue. Enregistrez les performances de positionnement et la température dans des conditions de fonctionnement représentatives. Ces contrôles permettent d'identifier les problèmes d'intégration avant la production à grande échelle.
Son principal avantage réside dans le mouvement linéaire direct sans mécanisme de transmission rotatif-linéaire. Cela élimine le jeu de la transmission et peut permettre une accélération élevée, un positionnement précis et une maintenance réduite associée aux vis à billes ou aux courroies.
Oui. De nombreux moteurs d'entraînement linéaires sont conçus pour une accélération rapide, des vitesses de déplacement élevées et des changements de direction fréquents. Les performances réelles dépendent de la poussée du moteur, de la masse en mouvement, de la capacité du servomoteur, du retour du codeur, de la rigidité mécanique et des limites thermiques.
Les moteurs à noyau de fer utilisent une structure magnétique en fer et peuvent fournir une densité de force élevée, mais les caractéristiques d'attraction magnétique et de cogging doivent être prises en compte. Les moteurs sans fer éliminent le noyau de fer dans l'ensemble de bobine mobile, ce qui peut réduire les crémaillères et améliorer la fluidité du mouvement. Le meilleur choix dépend de la poussée, de la précision et des exigences thermiques de l'application.
Le moteur élimine l'entretien associé aux composants de transmission conventionnels à vis ou à courroie. Cependant, le système complet peut encore nécessiter une inspection des guides linéaires, des câbles, des encodeurs, des équipements de refroidissement, du matériel de montage et d'autres composants, en fonction de l'environnement d'exploitation et des recommandations du fabricant.
Commencez par définir la charge utile, la distance de déplacement, la poussée continue et maximale, la vitesse, l'accélération, la précision du positionnement, le cycle de service et les conditions d'installation. Vérifiez ensuite la compatibilité électrique, les exigences de refroidissement, les options de retour d'information et l'intégration mécanique avec le fabricant.
MOUVEMENT DE LA MER propose plusieurs configurations de moteurs linéaires pour les applications de mouvement de précision. Pour une recommandation appropriée, indiquez la course requise, la masse en mouvement, la vitesse cible, l'accélération, la précision de positionnement, le cycle de service et les contraintes d'installation. L'équipe d'ingénierie peut utiliser ces détails pour aider à identifier une configuration appropriée.
Un moteur à entraînement linéaire peut aider les fabricants à surmonter les limites des systèmes de transmission conventionnels en fournissant une poussée linéaire directe, un contrôle de mouvement réactif et une usure réduite liée à la transmission. Ses avantages sont particulièrement pertinents pour les équipements semi-conducteurs, l’usinage de précision, le traitement laser, l’assemblage électronique et l’inspection automatisée. Une mise en œuvre réussie dépend de la sélection de la structure de moteur appropriée, de l'adaptation de la poussée continue et maximale à la charge réelle et de l'intégration du moteur avec des guides, des retours, des servomoteurs et une gestion thermique appropriés.
Que vous mettiez à niveau une machine existante ou développiez une nouvelle plate-forme d'automatisation, SEA MOTION peut vous aider à évaluer les options de moteurs d'entraînement linéaires pour votre application. Visitez la page produit officielle du moteur à entraînement linéaire pour consulter les configurations disponibles et les paramètres techniques. Si vous avez besoin d'aide pour la sélection d'un modèle, les exigences de performances ou une solution spécifique à un projet,Contactez-nouspour discuter de vos besoins et demander un devis sur mesure.
