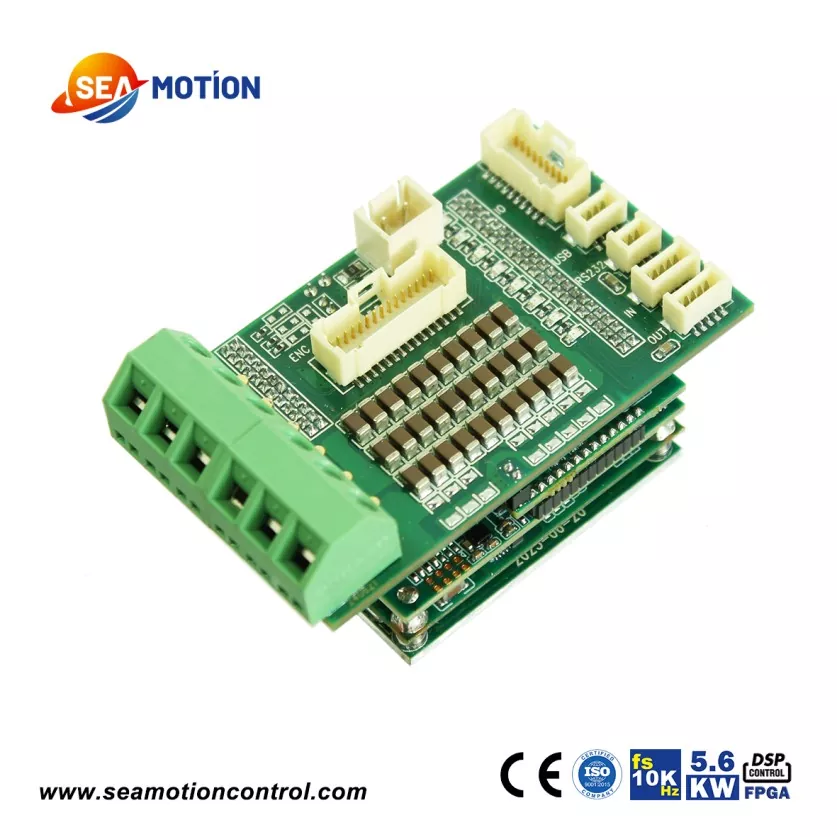

Micro servomoteurs CC

Les servomoteurs SEA1-80A Micro Dc présentent une taille extrêmement compacte et une densité de puissance élevée. Ce disque de la taille d’un œuf peut produire en continu jusqu’à 5 600 W de puissance effective. Il dispose d'une fréquence d'échantillonnage de 10 kHz, de 6 entrées numériques et de 2 sorties numériques. Son interface riche prend en charge presque tous les retours d'encodeur, y compris le double retour incrémental et absolu, ainsi que le résolveur et le double retour absolu.

Les servomoteurs SEA1-80A Micro Dc peuvent être appliqués à presque tous les domaines. Sa taille ultra petite, sa très haute précision, sa capacité de courant ultra élevée et sa grande polyvalence sont les avantages que le variateur SEA1-80A apporte au produit.

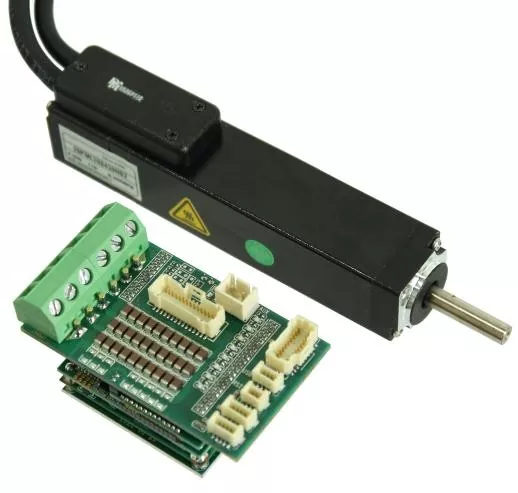

Il s'agit d'une solution de contrôle de mouvement de JINGYUE Technology basée sur un servomoteur à courant continu SEA et un servomoteur à bride de 8 mm, largement utilisé dans les soudeuses.

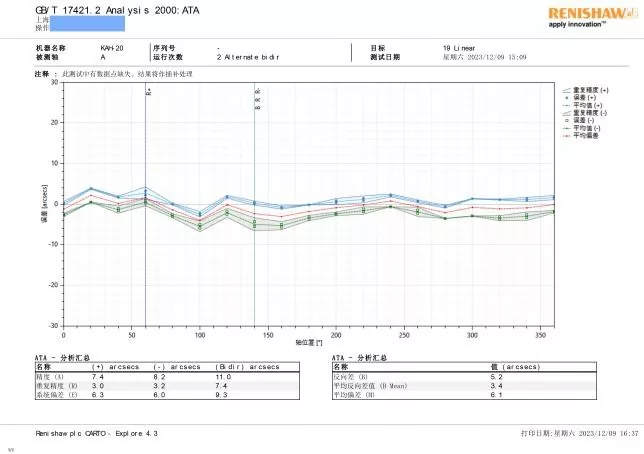

Le servomoteur SEA DC utilise une architecture DSP+FPGA, qui confère au produit une réponse à haute vitesse inégalée et de puissantes capacités de traitement des données. Nous avons utilisé un interféromètre laser Renishaw pour tester la précision du contrôle du servomoteur SEA DC, et les résultats montrent que le servomoteur SEA DC fonctionne parfaitement.

La série SEA de servomoteurs CC comprend actuellement les séries carrées 1-80A, 140A, 210A ; et les séries d'anneaux C49, C68, C81 (avec des diamètres extérieurs creux de 49 mm, 68 mm et 81 mm respectivement).

Paramètre du produit (spécification)

Les courants nominaux du servomoteur CC SEA1-80A sont de 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A et 80A (80V).

Les tensions nominales sont de 100 V et 80 V. Cependant, nous vous recommandons d'utiliser la tension d'alimentation nominale pour alimenter le pilote et que la tension d'alimentation maximale ne dépasse pas les valeurs

dans le tableau.

Les valeurs de tension et de courant mentionnées ci-dessus se réfèrent à la tension et au courant du bus d'alimentation. En réalité, la tension et le courant arrivant aux lignes de phase seront inférieurs aux valeurs

à la ligne de bus.

Lors de la sélection d'un produit d'entraînement, le paramètre « courant continu effectif » doit être pris en compte.

La puissance de sortie continue maximale du SEA1-80A est de 5,6 kW.

Caractéristique du produit et application

Nous décrivons le produit variateur SEA1-80A avec les caractéristiques suivantes :

1. Taille extrêmement petite, seulement la taille d’un œuf.

2. Densité de puissance très élevée, prenant en charge les moteurs à courant continu jusqu'à 5,6 kW.

3. Précision de contrôle extrêmement élevée, prenant en charge les commentaires de presque tous les encodeurs grand public. Prend en charge le double retour incrémentiel + absolu et le résolveur + double retour absolu.

4. Fréquence d'échantillonnage actuelle de 10 kHz, bande passante élevée, linéarité élevée et réponse élevée.

5. Large gamme d'applications.

Il peut être appliqué à presque toutes les industries. Pour les applications nécessitant un contrôle de mouvement précis, le SEA1-80A est particulièrement bien adapté.

Le servomoteur CC a été largement utilisé dans l’industrie de l’intelligence incorporée. Un fabricant chinois bien connu de loups robotiques a acheté et utilisé le servomoteur CC SEA1-80A dans ses produits loups robotiques.

Dans le domaine des dispositifs médicaux, les produits de servomoteurs SEA 1-80A DC sont utilisés dans les robots chirurgicaux, les exosquelettes et les équipements de tests biochimiques.

Dans le domaine des circuits intégrés et des équipements semi-conducteurs, le SEA1-80A est utilisé dans la manipulation de tranches, les machines à découper, les soudeuses de puces, les stations de sonde et les machines de placement. Les produits de la série SEA de JINGYUE TECHNOLOGY sont également largement utilisés dans les platines radar, la simulation de mouvement, les équipements de suivi photoélectrique et les poussoirs de pompe sans arbre. Nous sommes l’un des principaux fournisseurs de 90 % des fabricants de platines vinyles en Chine.

Détails de production

Taille du produit / mm

Structure et processus du produit

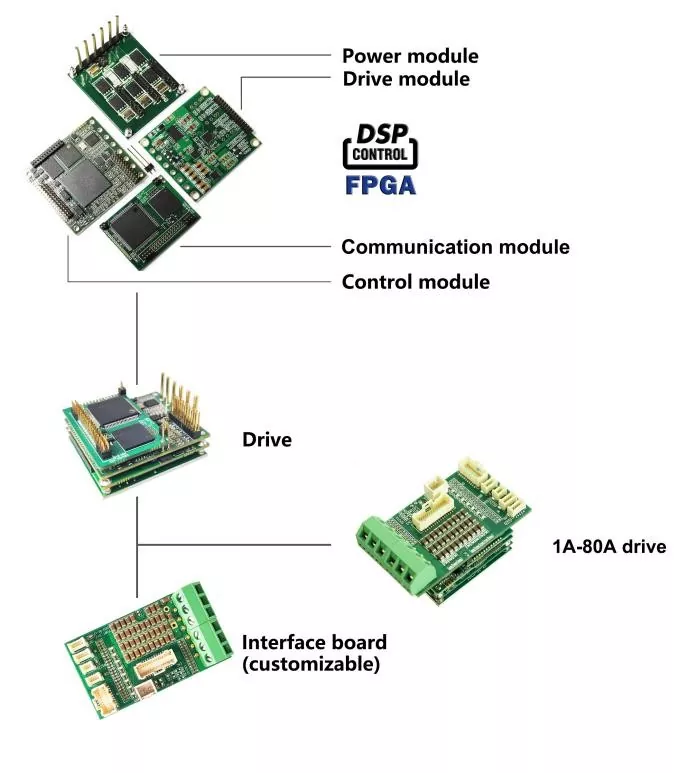

Le servomoteur cc SEA 1-80A se compose de cinq parties : un module d'alimentation basé sur un dissipateur thermique à base d'aluminium, un module d'entraînement, un module de commande, un module de communication et une carte d'interface.

Nous sous-traitons notre travail de technologie de montage en surface (SMT) à des usines SMT bien connues. Nous inspectons chaque couche du PCB pour garantir que les produits semi-finis SMT sont intacts. Ensuite, nous assemblons, rivetons et soudons la carte d'alimentation et la carte de commande, puis les inspectons à nouveau. Seuls les produits semi-finis qui réussissent l'inspection passent au processus suivant, où la carte de contrôle est installée et soudée sur le module d'assemblage.

Cela signifie que nos produits sont soumis à un total de 12 inspections, depuis un seul PCB jusqu'au produit fini. Ces inspections ne sont pas des contrôles aléatoires, mais des contrôles obligatoires.

Les produits doivent également subir des tests de vieillissement, des tests de températures extrêmes (si nécessaire), des tests avant entrepôt et des tests avant expédition.

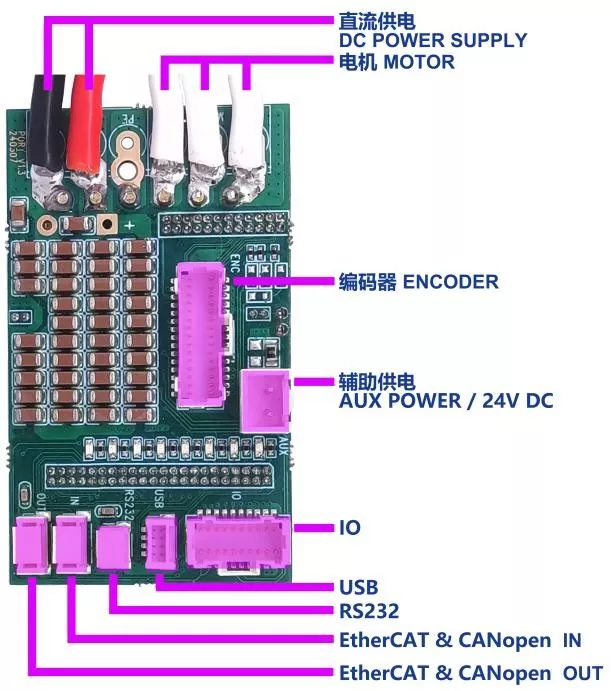

La méthode de câblage de l’alimentation électrique et du moteur est déterminée en fonction du courant. Si le courant est inférieur à 25 A, nous utilisons des ports à connexion rapide. Si le courant est supérieur à 25A, je soude les fils pour le client.

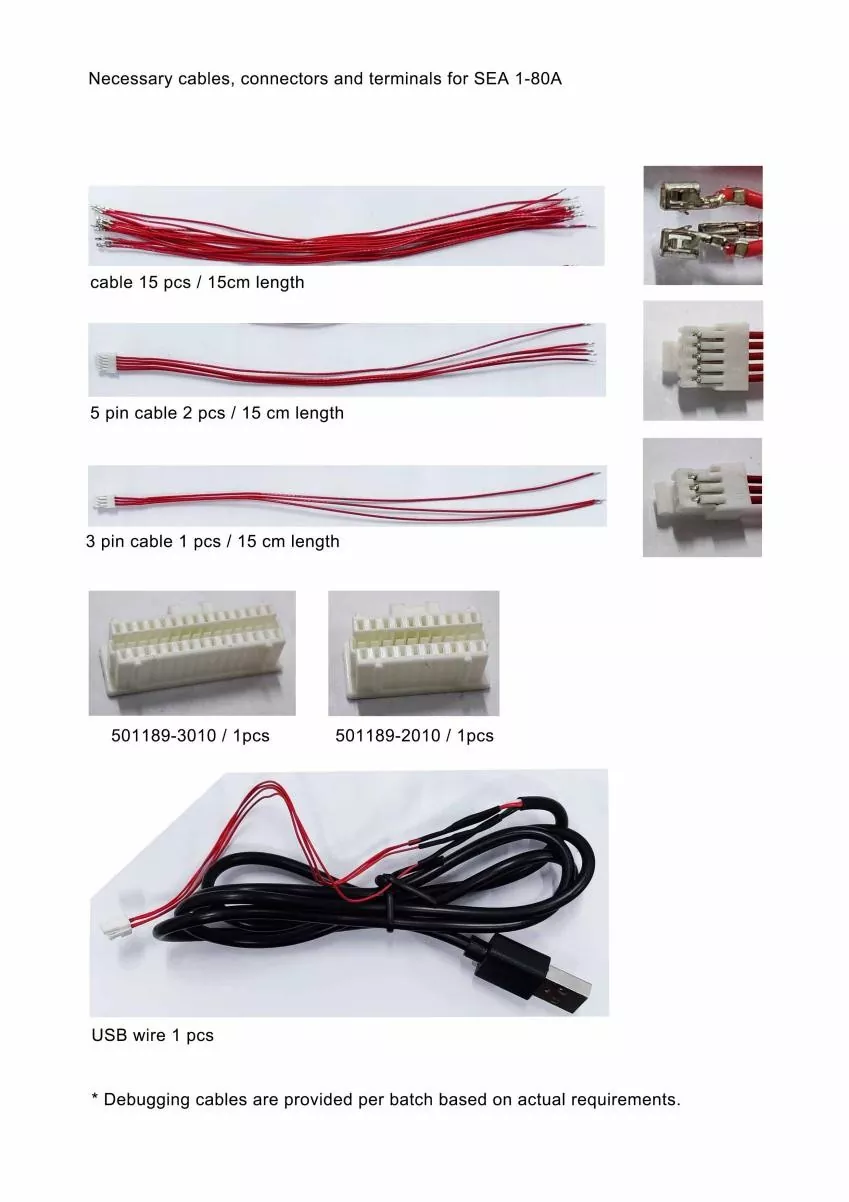

Nous fournissons à nos clients les câbles nécessaires au débogage des produits.
