Jingyuefournit des avancéesMoteurs couple sans cadrepour les ingénieurs et les fabricants d'équipements à la recherche de solutions de mouvement compactes, à couple élevé et à entraînement direct. En séparant le rotor et le stator des carters de moteur conventionnels, cette architecture permet une intégration mécanique plus flexible, une réponse dynamique élevée et un mouvement de rotation précis pour la robotique, les équipements semi-conducteurs, les systèmes médicaux, les machines CNC et d'autres applications exigeantes.
Les moteurs couple sans cadre sont conçus pour placer le moteur directement à l'intérieur de la structure mécanique plutôt que de s'appuyer sur un moteur, une boîte de vitesses, un accouplement ou une transmission par courroie conventionnels. Cette architecture à entraînement direct peut réduire les pertes de transmission mécanique tout en offrant une densité de couple élevée, une faible inertie du rotor, une rigidité élevée et un contrôle de mouvement réactif. Pour les équipements d'automatisation modernes, la possibilité de personnaliser les schémas d'enroulement, les circuits magnétiques, les dimensions et les configurations de câblage rend les moteurs sans cadre particulièrement précieux lorsque l'espace d'installation, les performances de positionnement et l'intégration mécanique sont essentiels.
1. Que sont les moteurs couple sans cadre ?
2. Pourquoi les moteurs couple sans cadre sont-ils importants ?
3. Quels sont les principaux avantages ?
4. Comment devriez-vous évaluer les spécifications du moteur ?
5. Où sont utilisés les moteurs couple sans cadre ?
6. Comment les ingénieurs peuvent-ils sélectionner le bon moteur ?
7. Que faut-il prendre en compte lors de l'intégration ?
8. Questions fréquemment posées

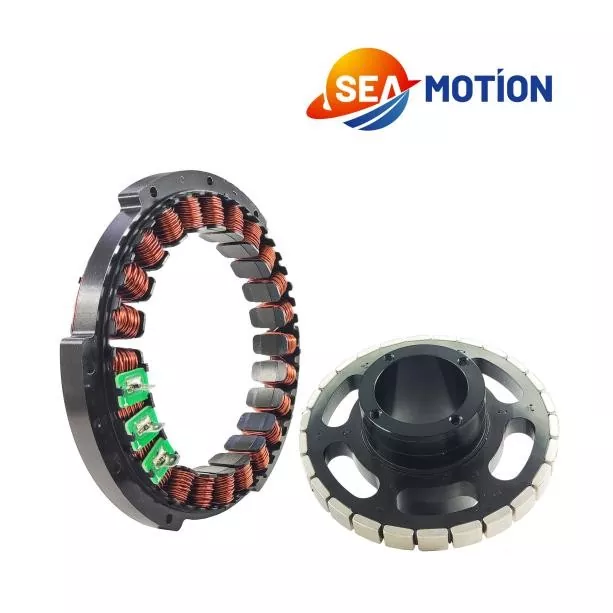

Un moteur couple sans cadre est un moteur synchrone à aimant permanent à entraînement direct fourni principalement sous forme d'ensembles rotor et stator séparés plutôt que sous forme de moteur complet. Les composants peuvent être intégrés directement dans la structure mécanique du client, permettant au concepteur de la machine de déterminer le boîtier, les roulements, la disposition des arbres, la position de l'encodeur et d'autres éléments mécaniques en fonction de l'application.
Contrairement à un servomoteur traditionnel qui nécessite souvent une boîte de vitesses, un accouplement ou une courroie pour transférer le couple à la charge, une conception sans cadre place la source de couple électromagnétique directement au point de rotation. Cela peut simplifier le chemin de transmission mécanique et éliminer le jeu associé aux systèmes conventionnels à engrenages.
Cette conception est particulièrement utile lorsque l'équipement nécessite une structure compacte, un rapport couple/volume élevé, une accélération et une décélération rapides ou un positionnement rotatif précis. Selon le modèle et la configuration du bobinage, les produits disponibles peuvent couvrir différentes exigences en matière de tension, de vitesse, de couple, de courant et de puissance.
À mesure que les équipements industriels deviennent plus petits et plus intelligents, les configurations de moteurs conventionnelles peuvent créer des limitations mécaniques. Un servomoteur complet nécessite un espace d'installation pour son boîtier et peut également nécessiter des composants de transmission supplémentaires. Ces composants augmentent le nombre d'interfaces mécaniques entre le moteur et la charge.
Les moteurs couple sans cadre offrent une autre approche. Le rotor et le stator peuvent être intégrés dans la structure de la machine, permettant ainsi aux ingénieurs de construire le moteur autour de l'application plutôt que de reconcevoir l'application autour d'un corps de moteur standard.
La densité de couple élevée est l’une des principales raisons pour lesquelles les ingénieurs envisagent la technologie des moteurs sans cadre. En supprimant les composants inutiles du boîtier et de la transmission, le moteur peut être intégré plus près de la charge. Ceci est particulièrement utile dans les joints robotiques, les tables rotatives, les platines à semi-conducteurs et d'autres applications où le volume d'installation disponible est limité.
Les systèmes de transmission traditionnels à engrenages peuvent introduire du jeu, de la conformité et des erreurs mécaniques. Un moteur à entraînement direct élimine le besoin de plusieurs de ces composants de transmission. Lorsqu'il est combiné avec un dispositif de rétroaction haute résolution et un servocontrôleur appropriés, le système résultant peut fournir des performances de positionnement très réactives.
La faible inertie du rotor permet au moteur de changer rapidement de vitesse. Cette caractéristique est précieuse pour les équipements effectuant des cycles marche-arrêt fréquents, un positionnement rapide ou des changements de direction répétés. Dans l’automatisation de précision, une réponse plus rapide peut contribuer à des temps de cycle plus courts tout en maintenant un mouvement contrôlé.
Le rotor et le stator étant des composants distincts, les concepteurs disposent d’une plus grande liberté pour déterminer la manière dont le moteur s’intègre dans la machine. Des structures creuses peuvent également être envisagées lorsque des câbles, des conduites pneumatiques, des chemins optiques ou d'autres composants doivent traverser l'ensemble rotatif.
Différentes applications nécessitent des caractéristiques de moteur différentes. Un fournisseur professionnel peut prendre en charge les variations dans les modèles d'enroulement, la conception des circuits magnétiques, les méthodes d'emballage, les dispositions de câblage et les dimensions physiques. Cela rend la technologie sans cadre adaptée à la fois aux équipements standard et aux projets OEM spécialisés.
Choisir un moteur uniquement en fonction de son couple nominal ne suffit pas. Les ingénieurs doivent évaluer le point de fonctionnement complet, y compris la tension, la vitesse, le couple continu, le couple maximal, le courant, les conditions thermiques, l'inertie du rotor et les exigences de contrôle.
| Spécification | Pourquoi c'est important | Considération technique typique |
|---|---|---|
| Tension nominale | Définit les exigences de fonctionnement électrique | Faites correspondre le servomoteur et l'architecture d'alimentation disponibles |
| Vitesse nominale | Détermine la capacité de fonctionnement continu | Tenir compte de la vitesse de fonctionnement et du profil d'accélération requis |
| Couple nominal | Représente la capacité de couple continu | Inclure le couple de charge et la marge de sécurité de l'application |
| Couple maximal | Prend en charge les conditions de charge élevée de courte durée | Important pour l’accélération et le mouvement dynamique |
| Courant nominal | Influence les exigences de conduite et thermiques | Assurez-vous que le contrôleur peut fournir en permanence le courant requis |
| Courant de pointe | Détermine la sortie dynamique à court terme | Vérifier la capacité de courant de pointe du variateur |
| Paramètres d'enroulement | Affecte la réponse électrique et le réglage du contrôle | Faire correspondre les paramètres du moteur avec le système d'asservissement sélectionné |
Par exemple, les configurations disponibles peuvent aller de petits moteurs tels que le 25LW01, évalué à 0,05 N·m, à des configurations plus grandes telles que le 76ZWS03, qui fournit un couple nominal de 3,3 N·m et un couple maximal de 10 N·m. La sélection correcte dépend du profil de mouvement complet plutôt que de la seule taille du moteur.
La structure mécanique flexible d'un moteur sans cadre le rend adapté à de nombreuses industries de précision. Les applications typiques incluent :
Pour plus d'informations sur l'architecture du produit et les configurations disponibles, les ingénieurs peuvent consulter lePage produit des moteurs couple sans cadre.
Un processus de sélection systématique permet d’éviter les problèmes de sous-dimensionnement, d’échauffement excessif et de compatibilité. Avant de demander un devis moteur, les ingénieurs doivent définir les paramètres suivants :
Le partage de ces détails avec un fournisseur technique permet d'évaluer la configuration du moteur en fonction du profil de charge réel au lieu de se fier uniquement à la puissance nominale du moteur.
Les moteurs sans cadre offrent une liberté mécanique, mais une intégration réussie nécessite une ingénierie minutieuse. Le rotor et le stator doivent être installés avec une concentricité, un contrôle de l'entrefer, une rigidité mécanique et une gestion thermique appropriés.
L’assemblage électrique est tout aussi important. L'enroulement du stator doit être correctement connecté au variateur, tandis que le système de rétroaction doit être aligné avec précision avec la position mécanique du moteur. Pour les applications à grande vitesse, la résistance structurelle du rotor et la rétention des aimants nécessitent également une attention particulière.
Les processus de fabrication peuvent inclure l'usinage de précision du rotor, le collage magnétique, le bobinage automatisé ou spécialisé, l'organisation du bobinage, le soudage, l'enrobage sous vide, le durcissement des adhésifs, le nettoyage des surfaces et les tests de performances électriques. Ces étapes influencent directement la cohérence du moteur et sa fiabilité à long terme.
Pour les projets OEM, la personnalisation peut également s’étendre au-delà des dimensions. Les modèles d'enroulement, la conception des circuits magnétiques, les méthodes de câblage et les approches de conditionnement peuvent être adaptés en fonction des exigences de l'équipement.
Un servomoteur conventionnel intègre normalement son boîtier, son arbre, ses roulements et d'autres éléments mécaniques dans un ensemble moteur complet. Un moteur couple sans cadre fournit principalement le rotor et le stator, permettant au client d'intégrer ces composants directement dans la machine. Cela peut créer une structure à entraînement direct plus compacte.
Oui. En fonction du fournisseur et de l'application, la personnalisation peut inclure les dimensions du moteur, les modèles d'enroulement, la conception du circuit magnétique, les méthodes de câblage et l'emballage. Les solutions personnalisées sont particulièrement utiles pour la robotique, les platines de précision, les équipements médicaux et les machines OEM spécialisées.
Le moteur lui-même peut être fourni sans dispositif de retour intégré, mais les applications d'asservissement de précision nécessitent généralement un encodeur ou une autre solution de retour. Le dispositif de rétroaction permet au contrôleur de surveiller la position du rotor et de réguler le moteur en fonction des exigences de positionnement et de vitesse de l'application.
Oui. Leur structure compacte, leur capacité d'entraînement direct, leur densité de couple élevée et leur intégration mécanique flexible les rendent bien adaptés aux articulations robotiques. Les ingénieurs peuvent combiner le moteur avec des roulements, des encodeurs, des contrôleurs et des composants structurels appropriés pour créer une architecture commune personnalisée.
Fournissez le couple, la vitesse, la tension, le profil d'accélération, les dimensions d'installation, le cycle de service, les conditions environnementales, les exigences de retour d'information et la quantité attendue requis. Ces détails aident le fournisseur à recommander une configuration de moteur appropriée et à identifier rapidement les contraintes thermiques ou mécaniques potentielles.
Les moteurs couple sans cadre offrent une puissante combinaison de performances à entraînement direct, d'intégration compacte, de densité de couple élevée, de faible jeu mécanique et de réponse dynamique. Pour la robotique, les équipements semi-conducteurs, les systèmes CNC, les dispositifs médicaux et autres machines de précision, ils offrent aux ingénieurs une plus grande liberté pour optimiser l’architecture de mouvement complète. Si vous développez une nouvelle machine ou mettez à niveau un axe rotatif existant,Contactez-nouspour discuter de vos exigences en matière de couple, de vitesse, de dimensions, de tension et de personnalisation et trouver une solution de mouvement adaptée à votre application.
