Résumé de l'article :
Moteurs couple sans cadredeviennent une solution importante pour les industries qui nécessitent des structures compactes, un couple de sortie élevé et un contrôle de mouvement extrêmement précis. Contrairement aux moteurs conventionnels avec boîtiers intégrés, les moteurs couple sans cadre sont conçus comme des composants de rotor et de stator séparés qui peuvent être directement intégrés dans les systèmes mécaniques. Cette approche de conception aide les ingénieurs à réduire les pertes de transmission, à améliorer la réactivité et à créer des équipements plus petits mais plus puissants. SEA MOTION fournit des solutions avancées de contrôle de mouvement conçues pour prendre en charge les applications hautes performances où la précision, l'efficacité et la fiabilité sont essentielles.
Cet article explique le fonctionnement des moteurs couple sans cadre, leurs principaux avantages, leurs domaines d'application, les considérations de sélection et comment ils résolvent les défis d'ingénierie courants dans les systèmes d'automatisation modernes.
Les équipements industriels modernes nécessitent plus qu’un simple mouvement de rotation. Les fabricants ont de plus en plus besoin de systèmes de mouvement offrant une plus grande précision, une réponse plus rapide, des besoins de maintenance réduits et une meilleure utilisation de l'espace. Les systèmes moteurs traditionnels s'appuient souvent sur des boîtes de vitesses, des accouplements et des composants de transmission mécanique pour transférer la puissance. Bien que ces composants puissent réaliser le mouvement requis, ils peuvent introduire des jeux, des frottements, des vibrations et des pertes d'efficacité.
Un moteur couple sans cadre offre une approche différente. En supprimant le carter moteur traditionnel, l'arbre et la structure de transmission mécanique, les composants du moteur peuvent être directement intégrés dans la conception de la machine. Cela permet aux ingénieurs de créer des systèmes compacts à entraînement direct avec des performances de contrôle améliorées.

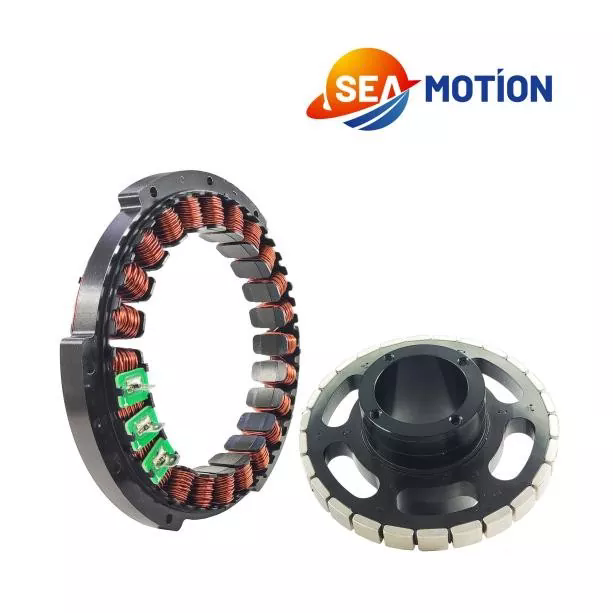

Un moteur couple sans cadre typique se compose de deux parties électromagnétiques principales : le rotor et le stator. Le rotor génère une interaction magnétique avec les enroulements du stator pour produire un couple de rotation. Puisque le moteur est directement connecté au mécanisme entraîné, moins de composants mécaniques sont nécessaires, ce qui se traduit par un fonctionnement plus fluide et une plus grande précision de positionnement.
Pour les industries de précision telles que la robotique, les équipements semi-conducteurs, les dispositifs médicaux, les systèmes aérospatiaux et la fabrication automatisée, cette conception offre des avantages significatifs. SEA MOTION se concentre sur le développement de solutions de contrôle de mouvement hautes performances qui aident les clients à obtenir des performances de mouvement fiables et précises dans des environnements exigeants.
Comprendre le principe de fonctionnement d'un moteur couple sans cadre aide les ingénieurs à choisir la bonne solution pour leur équipement. Le processus de travail est basé sur la force électromagnétique générée entre le stator et le rotor.
Le stator contient des enroulements électriques qui créent un champ magnétique tournant lorsque le courant les traverse. Le rotor contient des aimants permanents qui interagissent avec ce champ magnétique. Cette interaction génère un couple, provoquant la rotation du rotor.
Contrairement aux servomoteurs conventionnels, les moteurs couple sans cadre ne comprennent pas de boîtier externe complet ni de composants mécaniques intégrés. Au lieu de cela, le fabricant de moteurs fournit des composants électromagnétiques optimisés que les concepteurs de machines installent directement dans leurs propres structures d'équipement.
| Composant | Fonction | Avantage d'ingénierie |
|---|---|---|
| Stator | Crée un champ tournant électromagnétique | Fournit une génération de couple stable |
| Rotor | Produit une interaction magnétique avec le stator | Fournit une force de rotation directe |
| Système de retour d'encodeur | Mesure la position et la vitesse | Améliore la précision des mouvements |
| Servomoteur | Contrôle le courant et le fonctionnement du moteur | Permet un contrôle dynamique précis |
Étant donné que le moteur entraîne directement la charge, le système évite de nombreuses limitations causées par les mécanismes de transmission traditionnels. Cette structure à entraînement direct est particulièrement utile lorsqu'un positionnement extrêmement précis et un mouvement fluide sont requis.
Le choix de la technologie de moteur appropriée affecte directement les performances, la fiabilité et les coûts d’exploitation à long terme de la machine. Les moteurs couple sans cadre offrent plusieurs avantages qui répondent aux défis courants auxquels sont confrontés les fabricants d'équipements.
Pour les fabricants d’automatisation, ces avantages peuvent se traduire par une productivité améliorée et des performances d’équipement plus fiables.
Les caractéristiques de conception uniques des moteurs couple sans cadre les rendent adaptés à de nombreuses industries nécessitant un mouvement de rotation précis.
| Industrie | Exemples d'application | Principales exigences |
|---|---|---|
| Robotique | Articulations de robots, robots collaboratifs, bras robotisés | Couple élevé, taille compacte, mouvement précis |
| Fabrication de semi-conducteurs | Équipements de manipulation de plaquettes et plates-formes de positionnement | Ultra-haute précision et fonctionnement fluide |
| Équipement médical | Systèmes de numérisation et de diagnostic de précision | Fonctionnement silencieux et fiabilité |
| Automatisation industrielle | Tables rotatives et machines automatisées | Réponse rapide et longue durée de vie |
| Équipement aérospatial | Mécanismes de contrôle de précision | Faible poids et performances fiables |
Dans les applications robotiques, les moteurs couple sans cadre permettent aux concepteurs de construire des articulations robotiques plus petites et plus flexibles. Dans les systèmes de fabrication, ils contribuent à améliorer la précision du positionnement et à réduire les erreurs de production.
La sélection d'un moteur couple sans cadre approprié nécessite une compréhension détaillée de la structure de la machine, des conditions de fonctionnement et des exigences de performances. Un moteur adapté à l'application peut améliorer considérablement l'efficacité, la précision et la durée de vie du produit. Cependant, le choix d'un moteur inadapté peut entraîner un couple insuffisant, une surchauffe, un fonctionnement instable ou des coûts inutiles.
Les ingénieurs doivent évaluer plusieurs facteurs importants avant d'intégrer un moteur couple sans cadre dans un système de mouvement.
| Facteur de sélection | Pourquoi c'est important | Considérations clés |
|---|---|---|
| Couple requis | Détermine si le moteur peut piloter efficacement l'application | Poids de la charge, exigences d'accélération, couple continu et maximal |
| Exigences de vitesse | Affecte la productivité globale du système et la capacité de réponse | Vitesse de rotation maximale, cycles de fonctionnement, performances dynamiques |
| Espace d'installation | Influence la flexibilité de la conception mécanique | Diamètre extérieur, hauteur du moteur, dimensions d'intégration |
| Précision du contrôle | Détermine les performances de positionnement | Résolution du codeur, compatibilité du système de retour |
| Performance thermique | Assure un fonctionnement stable à long terme | Dissipation thermique, méthode de refroidissement, environnement de travail |
Une autre considération importante est la compatibilité entre le moteur et le système de commande. Les moteurs couple sans cadre sont couramment utilisés avec des servomoteurs avancés et des dispositifs de rétroaction haute résolution. Un système de commande correctement adapté permet au moteur d'obtenir un fonctionnement plus fluide, une réponse plus rapide et une efficacité énergétique améliorée.
MOUVEMENT DE LA MER propose des solutions professionnelles de moteurs couple sans cadre conçues pour différentes exigences industrielles. En prenant en compte les conditions d'application et les spécifications de l'équipement du client, des configurations de moteur appropriées peuvent être développées pour obtenir des performances de mouvement fiables.
Bien que les moteurs traditionnels restent largement utilisés dans de nombreuses industries, les moteurs couple sans cadre offrent des avantages uniques pour les applications de précision avancées. Comprendre les différences aide les fabricants à déterminer quelle technologie répond le mieux à leurs exigences en matière d'équipement.
| Article de comparaison | Moteur couple sans cadre | Système de moteur traditionnel |
|---|---|---|
| Structure mécanique | Rotor et stator séparés pour une intégration directe | Ensemble moteur complet avec carter et arbre |
| Composants de transmission | Généralement, aucune boîte de vitesses ou accouplement n'est requis | Nécessite souvent des composants mécaniques supplémentaires |
| Précision de positionnement | Haute précision grâce à une erreur mécanique réduite | Peut subir des réactions négatives et une perte de transmission |
| Flexibilité d'installation | Hautement personnalisable pour les conceptions de machines | Limité par les dimensions standard du moteur |
| Exigences d'entretien | Besoins d’entretien mécanique réduits | D'autres composants peuvent nécessiter une inspection |
| Objectif applicatif | Automatisation de précision et systèmes à entraînement direct | Applications générales de rotation industrielle |
Pour les applications de rotation simples, les moteurs conventionnels peuvent toujours constituer une solution économique. Cependant, lorsque l'équipement nécessite une conception compacte, une haute précision et une réponse dynamique rapide, les moteurs couple sans cadre offrent souvent une meilleure valeur à long terme.
Les performances d'un système de mouvement dépendent non seulement de la technologie du moteur, mais également de l'expérience en ingénierie, de la qualité du produit et du support des applications. SEA MOTION se concentre sur la fourniture de produits de contrôle de mouvement avancés qui aident les clients à surmonter les défis complexes de l'automatisation.
Les moteurs couple sans cadre de SEA MOTION sont conçus pour les applications où la précision, l'efficacité et la fiabilité sont essentielles. La société met l'accent sur une conception électromagnétique optimisée, des processus de fabrication stables et des solutions flexibles pour répondre aux différentes exigences industrielles.
Les principaux avantages de travailler avec SEA MOTION incluent :
Alors que les industries continuent d’évoluer vers une fabrication intelligente et une production automatisée, la demande de composants de mouvement hautes performances continue d’augmenter. Les moteurs couple sans cadre constituent un moyen efficace d’améliorer les capacités de la machine tout en réduisant la complexité mécanique.
Bien que les moteurs couple sans cadre nécessitent moins de composants mécaniques par rapport aux systèmes moteurs traditionnels, des pratiques d'entretien et d'exploitation appropriées restent importantes pour obtenir des performances stables.
Avec une intégration et une maintenance appropriées, les moteurs couple sans cadre peuvent fournir des performances constantes pendant de nombreuses années, aidant ainsi les fabricants à améliorer la fiabilité des équipements et à réduire les temps d'arrêt.
Un moteur couple sans cadre est un moteur à entraînement direct composé de composants de rotor et de stator séparés sans boîtier de moteur traditionnel. Il est intégré directement dans la structure d'une machine pour fournir une densité de couple élevée, un contrôle de mouvement précis et une installation flexible.
Les systèmes robotiques nécessitent des solutions de mouvement compactes, légères et très précises. Les moteurs couple sans cadre fournissent une sortie de couple à entraînement direct, réduisent les erreurs de transmission mécanique et permettent des conceptions de joints robotiques plus petites.
Dans de nombreuses applications de précision, les moteurs couple sans cadre peuvent améliorer l'efficacité du système car ils réduisent les pertes de transmission mécanique. Cependant, l'efficacité globale dépend de la conception complète du système de mouvement, des conditions de fonctionnement et de la stratégie de contrôle.
Les industries telles que la robotique, la fabrication de semi-conducteurs, les équipements médicaux, l'aérospatiale et l'automatisation industrielle utilisent couramment des moteurs couple sans cadre, car ces domaines nécessitent des solutions de mouvement précises, fiables et compactes.
Le processus de sélection doit prendre en compte les exigences de couple, la vitesse, les dimensions d'installation, les conditions thermiques, la compatibilité des commandes et les exigences de précision. Travailler avec un fournisseur expérimenté tel que SEA MOTION peut aider à garantir que le moteur sélectionné correspond à l'application.
Les moteurs couple sans cadre représentent une avancée importante dans la technologie moderne de contrôle de mouvement. En combinant performances d'entraînement direct, intégration compacte et haute précision, ils aident les fabricants à créer des équipements plus efficaces et plus fiables.
Par rapport aux systèmes moteurs traditionnels, les moteurs couple sans cadre réduisent la complexité mécanique tout en offrant une réactivité et une précision de positionnement améliorées. Ils sont particulièrement précieux pour les industries où chaque mouvement doit être contrôlé avec une précision exceptionnelle.
MOUVEMENT DE LA MERcontinue de fournir des solutions professionnelles de moteurs couple sans cadre aux clients recherchant des performances de mouvement avancées. Qu'il s'agisse de développer des robots, des équipements d'automatisation ou des machines de précision, le choix de la bonne technologie de moteur peut améliorer considérablement la capacité et la compétitivité du système.
Si vous recherchez une solution fiable de moteur couple sans cadre adaptée aux exigences de votre application, veuillezContactez-nousaujourd'hui. SEA MOTION est prêt à vous fournir un soutien professionnel et à vous aider à construire un système de contrôle de mouvement plus efficace.
