Technologie d'induction magnétique de haute précision, codeur monotour ou multitours ;
Bus CANopen, jusqu'à 1 MHz Baud ; Un signal incrémentiel peut être ajouté à une sortie TTL ou HTL ;
Résolution monotour jusqu'à 21 bits, résolution multitour jusqu'à 14 bits ;
Résistance supérieure aux chocs et aux vibrations, indice de protection élevé : jusqu'à IP68 ;
Dispose d'une protection contre les courts-circuits inversés et les courts-circuits, réduisant l'impact des erreurs d'installation.

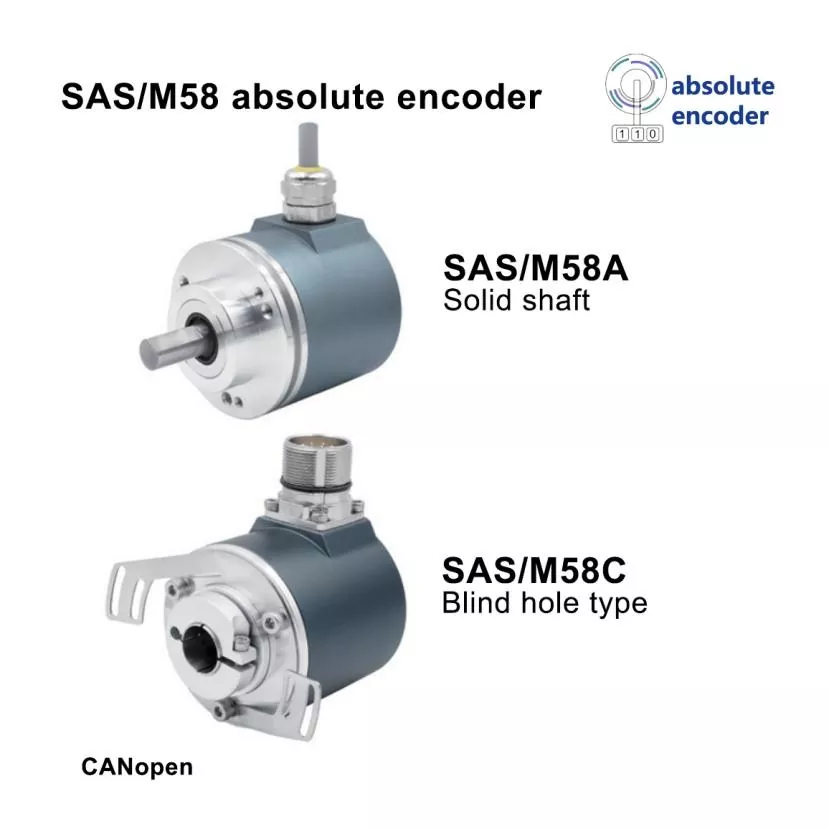

| Numéro de modèle. | SAS/M58A/SAS/M58C |

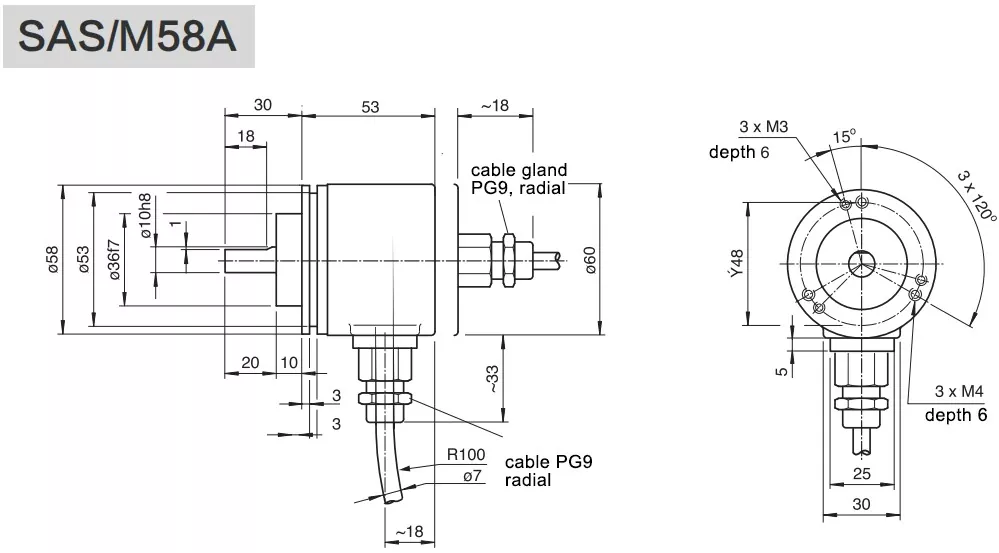

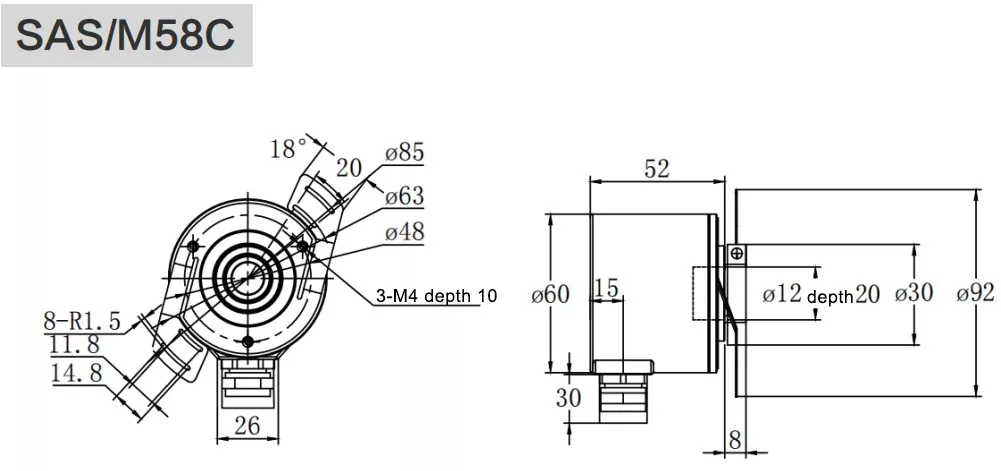

| Bride | Arbre plein ø58mm avec bride de serrage / trou borgne ø58mm |
| Taille de la broche | ø6,8,10,12,15mm personnalisable |
| Matériau de la coque | Aluminium (acier inoxydable en option) |
| Interface de sortie de signaux | CANopen |
| CANopen+incrémental | |
| Circuit de sortie | Conforme à la norme ISO11898, isolation électrique par optocoupleur |
| Protocole conforme | CANopen CiA,DS301V4.02 |
| DSP305(LSS) | |
| DS 406/DS417 (protocole d'équipement) | |
| Adresse du nœud | 1-127 |
| Type absolu | Monotour / Multitour |
| Tension d'alimentation | 10 ~ 30 V CC |
| Résolution en un seul tour | Standard 12 bits 4096, 13 bits 8192, 16 bits 65536, 18 bits 262144, maximum 21 bits 2097152 |
| Virages | 1 (mono tour), multi-tours standard 12 bits 4096, multi-tours max 14 bits 16384 |
| Mode de transfert pris en charge | Interrogation, boucle, synchronisation |
| Paramètres des paramètres | Adresse de nœud de réglage et débit en bauds pris en charge (DS305 LSS) |
| Diagnostiquer | Position, vitesse, tension et température ; 2 fins de course, 8 cames |
| Codage | Code binaire |
| Protection contre l'inversion de polarité | Oui |
| Protection contre les courts-circuits | Oui |
| Protection contre la foudre et l'électricité statique | Oui |
| Vitesse maximale | 6000 tr/min |
| Charge de broche | Radiale 200N, Axiale 100N |
| Protection | IP65,IP68 |
| Couple de démarrage | <0,01Nm |
| Température de travail | -30 ℃ ~ + 85 ℃ (-40 ℃ ~ 85 ℃ en option) |
| Température de stockage | -40 ℃ ~ + 100 ℃ |
| Résistance aux chocs | 1000m/s2,6ms(100g) |
| Anti-vibrations | 20g |

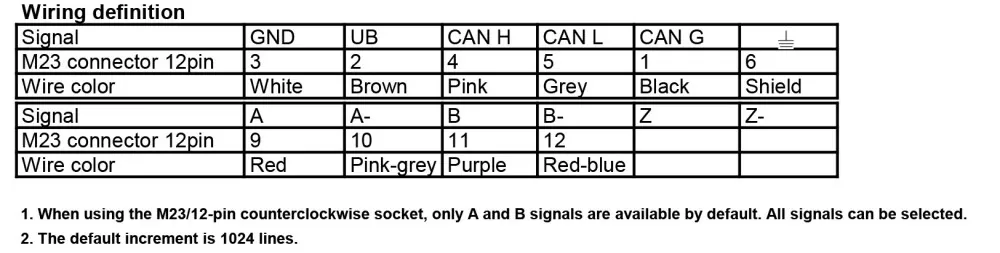

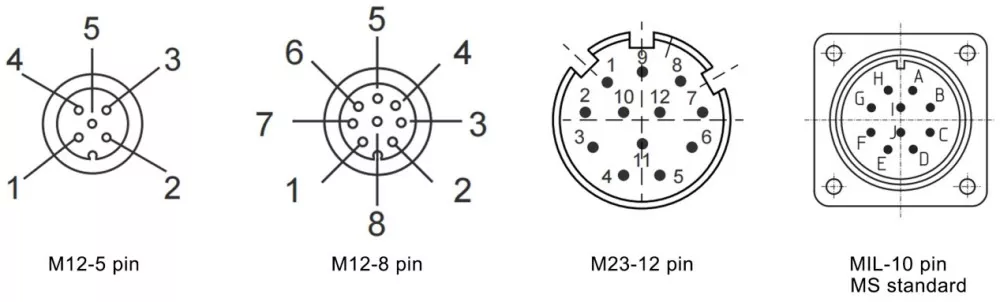

| Méthode de connexion | Câble blindé 4x2x0,2-8 cœurs, noyau M12-5, noyau M12-8, connecteur à bride mâle M23-12 noyaux |
| Méthode sortante | Sortie latérale radiale, sortie arrière axiale |
| Facultatif | Sortie incrémentale TTL/RS422, HTL/push-pull |
| Signal incrémental | A+ A- B+ B- Z+ Z- |
| Impulsions par tour | 1 ~ 4096 impulsions en option (standard 1024,2048,4096) |
L'interface de sortie CANopen est le principal avantage de cet encodeur, prenant en charge la transmission de données à haute vitesse et à haut rendement et la mise en réseau de bus multi-périphériques, qui peuvent réaliser un contrôle centralisé et une collecte de données synchrone de plusieurs appareils industriels. La technologie de mesure magnétique multitours absolue garantit des données de position non volatiles, aucun besoin d'étalonnage répété du zéro et améliore l'efficacité de la production. La structure robuste entièrement métallique et le niveau de protection complet IP65-IP68 lui permettent de résister aux chocs mécaniques, aux vibrations, à la poussière, à l'eau et à la corrosion chimique dans les environnements industriels lourds. Il prend en charge la sortie indépendante et synchrone de données monotours et multitours, avec un ajustement flexible de la résolution pour s'adapter aux scénarios de mesure industrielle de faible précision et de haute stabilité. La fonction redondante professionnelle intégrée réduit considérablement les risques de panne de fonctionnement de l'équipement et améliore la sécurité du système. Avec une certification de protocole standardisée et une qualité de qualité industrielle, le produit présente une forte adaptabilité environnementale et une longue durée de vie, et diverses méthodes d'installation répondent à diverses exigences d'aménagement sur site.
Cet encodeur robuste ANopen de 58 mm de diamètre extérieur est principalement applicable aux équipements automatisés industriels lourds qui nécessitent un réseau de bus et une transmission de données à grande vitesse. Il est largement utilisé dans les lignes de production intelligentes de la fabrication de l'acier et de la métallurgie, réalisant un contrôle synchrone de plusieurs équipements de laminage et de traitement. Il convient aux machines et équipements automatisés dans les champs pétrolifères, les usines pétrochimiques et les raffineries, prenant en charge la surveillance en réseau des équipements de production et d'extraction. En outre, il dessert des machines minières à grande échelle, des équipements de levage lourds, des unités automatisées de centrales électriques et des lignes de production industrielle de fabrication de papier, fournissant une transmission de données de position de haute fiabilité et un support de contrôle synchrone pour les systèmes d'automatisation industrielle en réseau.
R : Nos encodeurs détiennent des certifications industrielles complètes, notamment la certification CE, la certification antidéflagrante et des certifications de conformité totale pour divers protocoles de communication courants.
R : Oui. Tous les produits sont fabriqués conformément aux normes industrielles internationales, avec une sécurité, une stabilité et une adaptabilité environnementale certifiées, adaptées à l'adaptation des équipements industriels mondiaux.
R : Nous disposons de qualifications de certification complètes pour les protocoles industriels courants tels que Profinet, Profibus, CANopen, SSI et EnDat, garantissant une communication stable et conforme des encodeurs de bus.
R : Oui. Nos codeurs antidéflagrants disposent d'une certification formelle antidéflagrante, qui peut être utilisée en toute sécurité dans des conditions de travail inflammables et explosives telles que les industries pétrochimiques et minières.
R : Bien sûr. Nous pouvons fournir des rapports de certification complets, des documents de test et des certificats de conformité pour soutenir les appels d’offres, l’inspection et le dédouanement des projets des clients.
