Technologie d'induction magnétique de haute précision ; Codeur monotour ou multitours ;
Sortie de courant analogique 4-20 mA, 0-20 mA ou sortie de tension 0-10 V, 0-5 V ;
Un signal incrémental TTL ou HTL peut être ajouté ;
Résolution monotour jusqu'à 16 bits, résolution multitour jusqu'à 14 bits ; Résistance supérieure aux chocs et aux vibrations ;
Protection contre les courts-circuits inversés et les courts-circuits, réduisant l'impact des erreurs d'installation.

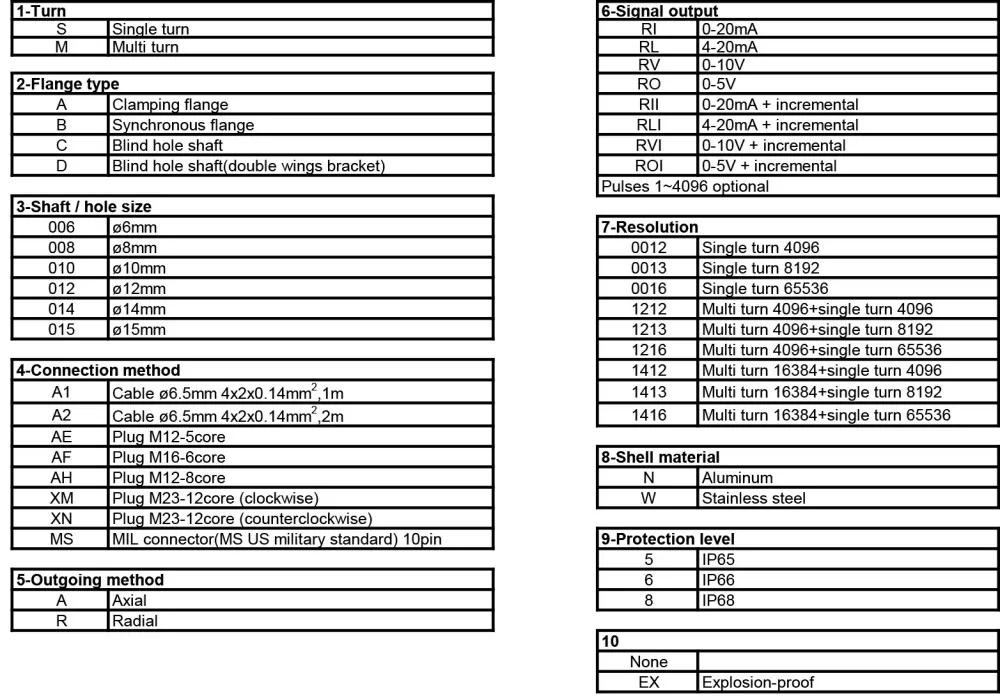

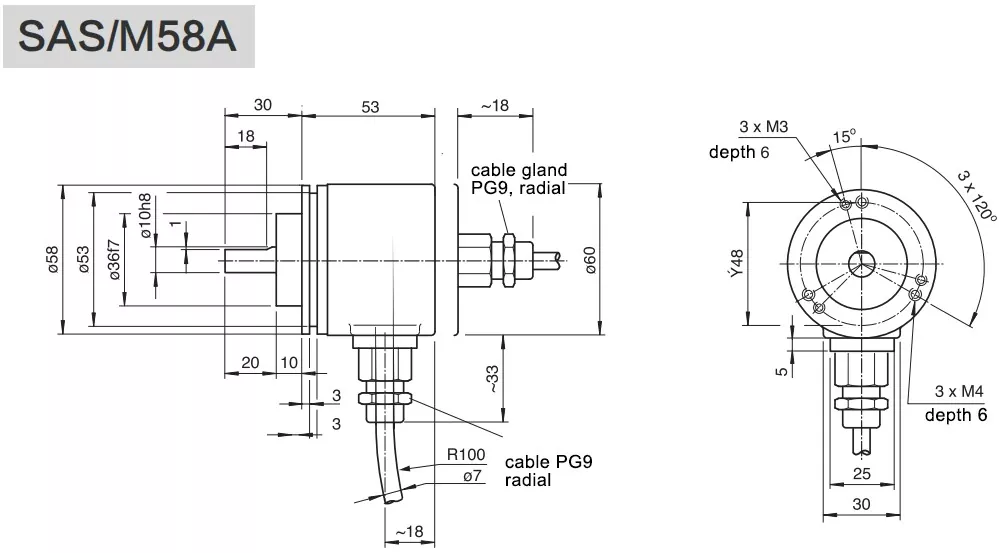

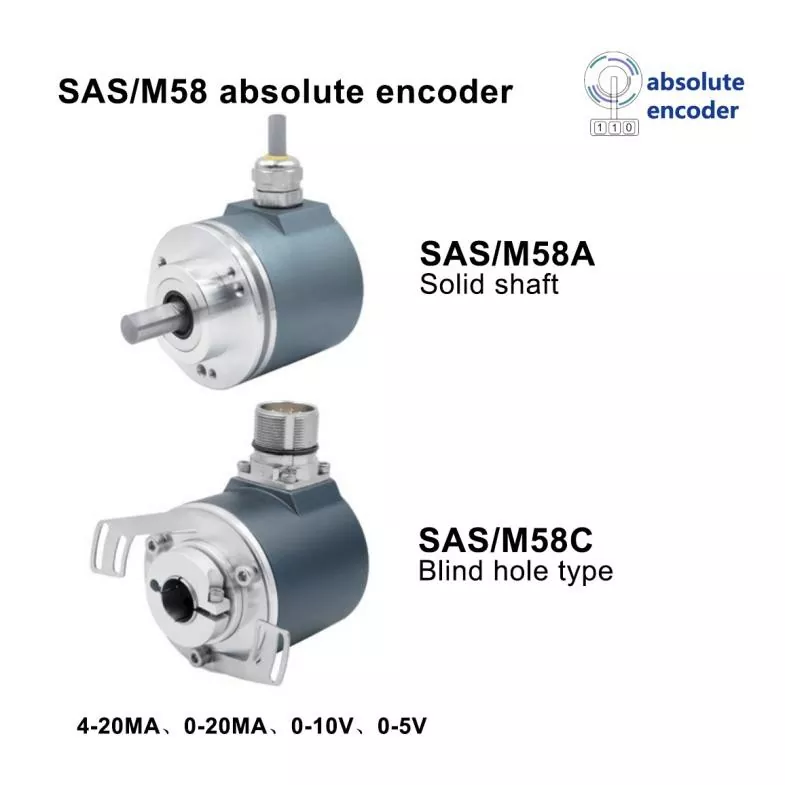

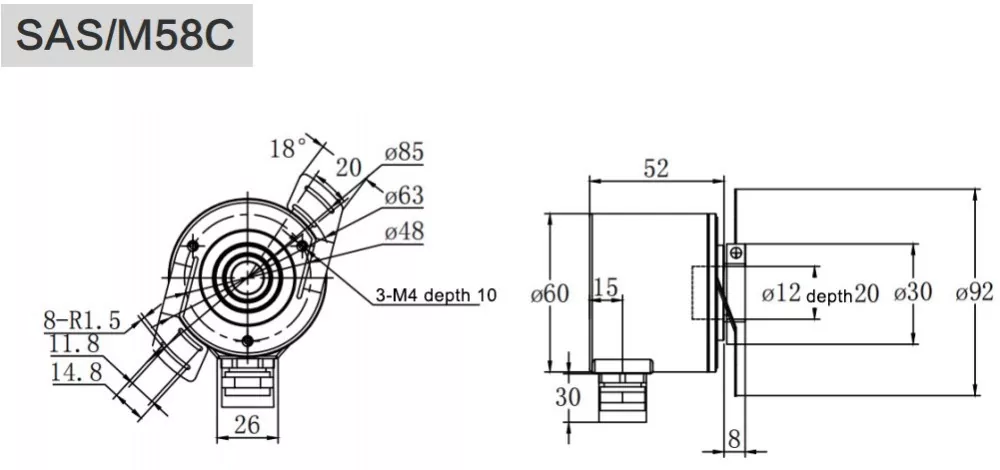

| Numéro de modèle. | SAS/M58A/SAS/M58C |

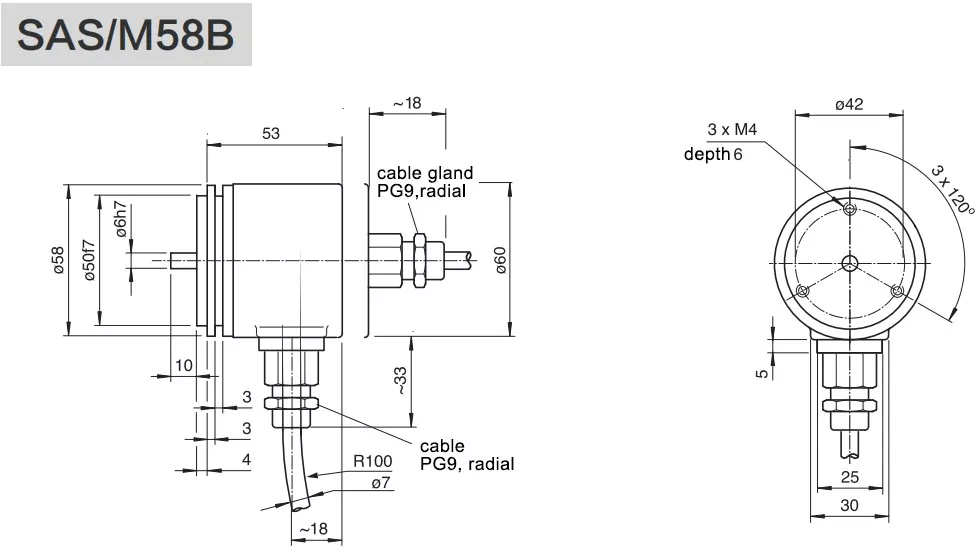

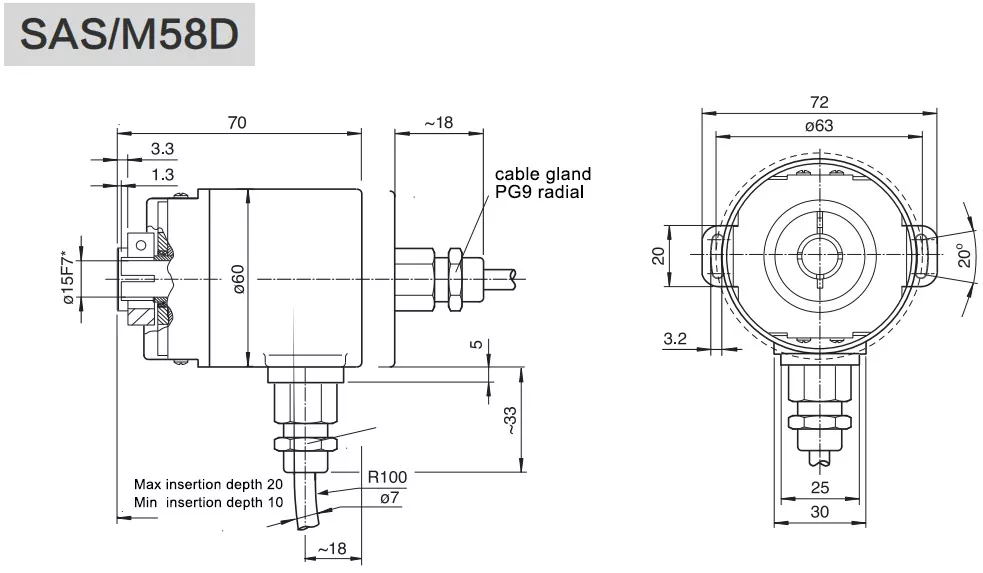

| Bride | Arbre plein ø58mm avec bride de serrage / trou borgne ø58mm |
| Taille de la broche | ø6,8,10,12,14,15mm Personnalisable |
| Matériau de la coque | Aluminium (acier inoxydable en option) |
| Interface de sortie de signaux | Standard 4-20 mA, 4-20 mA/RS485 + signal incrémental en option |
| Standard 0-20mA,0-20mA/RS485+signal incrémental en option | |
| Standard 0-10 V, 0-10 V/RS485 + signal incrémental en option | |
| Standard 0-5V,0-5V/RS485+signal incrémental en option | |
| Type absolu | Monotour / Multitour |
| Tension d'alimentation | Standard 10 ~ 30 V CC, 5 V CC ou 5 ~ 30 V CC |
| Résolution en un seul tour | Standard 12 bits 4096, 13 bits 8192, 16 bits 65536 |
| Virages | 1 (mono tour), multi-tours standard 12 bits 4096, multi-tours max 14 bits 16384 |
| Consommation actuelle | 70mA |
| Courant de charge | 80mA |
| Conditionnement du signal | Le nombre total de tours peut être ajusté arbitrairement ; la valeur correspondante, la direction, la position prédéfinie et le point zéro externe de chaque tour sont réglables ; et la valeur de la quantité analogique peut être finement ajustée. |
| Protection contre l'inversion de polarité | Oui |
| Protection contre les courts-circuits | Oui |
| Protection contre la foudre et l'électricité statique | Oui |
| Vitesse maximale | 6000 tr/min |
| Charge de broche | Radiale 200N, Axiale 100N |
| Protection | IP65,IP68 |
| Couple de démarrage | <0,01Nm |
| Température de travail | -30 ℃ ~ + 85 ℃ (-40 ℃ ~ 85 ℃ en option) |
| Température de stockage | -40 ℃ ~ + 100 ℃ |
| Résistance aux chocs | 1000m/s2,6ms(100g) |
| Anti-vibrations | 20g |

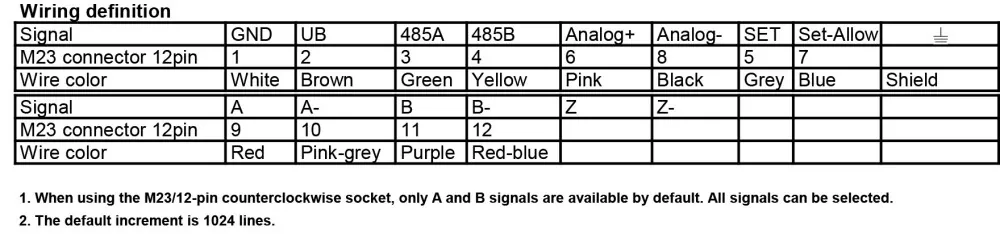

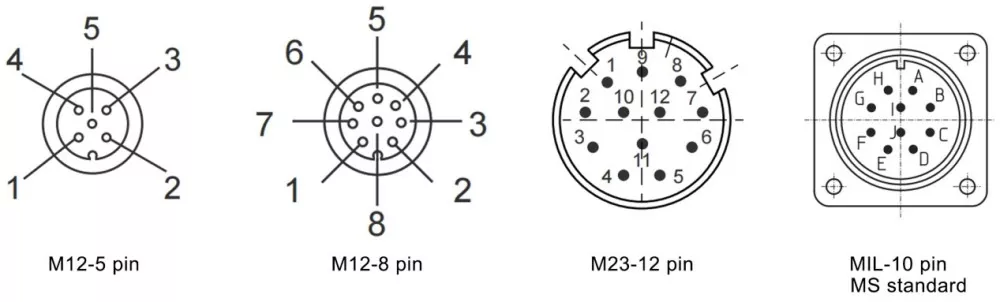

| Méthode de connexion | Câble blindé 4x2x0,2-8 cœurs, noyau M12-5, noyau M12-8, connecteur à bride mâle M23-12 noyaux |
| Méthode sortante | Sortie latérale radiale, sortie arrière axiale |
| Facultatif | Sortie incrémentale TTL/RS422, HTL/push-pull |
| Signal incrémental | A+ A- B+ B- Z+ Z- |
| Impulsions par tour | 1 ~ 4096 impulsions en option (standard 1024,2048,4096) |
Premièrement, la conception de la sortie analogique permet une transmission transparente et linéaire du signal, parfaitement compatible avec les systèmes de contrôle analogiques industriels conventionnels, réalisant une surveillance continue et en temps réel de la position sans discontinuité du signal. Deuxièmement, la structure du boîtier en alliage d'aluminium de haute qualité et en acier inoxydable confère à l'encodeur d'excellentes capacités anti-corrosion, anti-choc et anti-vibration, s'adaptant aux environnements industriels lourds à forte poussière, à forte humidité et corrosifs. Troisièmement, le niveau de protection élevé IP65-IP68 empêche efficacement la pollution par la poussière, l'eau et l'huile, garantissant ainsi un fonctionnement stable à long terme dans des scénarios de travail difficiles. Quatrièmement, il prend en charge la double sortie de données monotours et multitours avec une résolution réglable de 12 bits à 16 bits, répondant ainsi à diverses exigences de mesure de faible précision mais de haute stabilité. De plus, plusieurs structures de brides, tailles d'arbre et méthodes de sortie de câble permettent une installation et une adaptation flexibles sur site. Le produit est équipé de fonctions redondantes fiables, améliorant considérablement la sécurité opérationnelle, et a passé des certifications industrielles faisant autorité, avec une qualité stable et une excellente adaptabilité environnementale.
Ce codeur magnétique multitours absolu robuste de 58 mm de diamètre extérieur est largement utilisé dans les scénarios industriels lourds qui nécessitent un retour continu du signal de position et une fiabilité opérationnelle élevée. Il est principalement utilisé dans la fabrication de l'acier pour l'ajustement de la position des laminoirs et le contrôle de la transmission des bobines d'acier, dans l'industrie papetière pour la synchronisation de la position des rouleaux et le contrôle de la tension. Il dessert également les équipements de base des lignes de production de traitement métallurgique, pétrochimique et de raffinage du pétrole, fournissant un retour de position stable pour les équipements de production et de traitement. En outre, il convient aux équipements de levage et de levage dans les industries minières et de levage, ainsi qu'aux équipements de production d'énergie conventionnels dans les centrales électriques, garantissant le fonctionnement stable des liaisons de transmission mécanique et de réglage de position dans des conditions de travail difficiles.
R : Nous sommes un fabricant d’origine professionnel et une usine source spécialisée dans les encodeurs robustes. Nous disposons d'ateliers indépendants de R&D, d'usinage, de test et de production, fournissant un approvisionnement direct en usine sans intermédiaires.
R : Nous prenons en charge la commande minimum de 1 pièce. Les commandes d'échantillons, les commandes d'essai en petits lots et les commandes groupées à grande échelle sont acceptables.

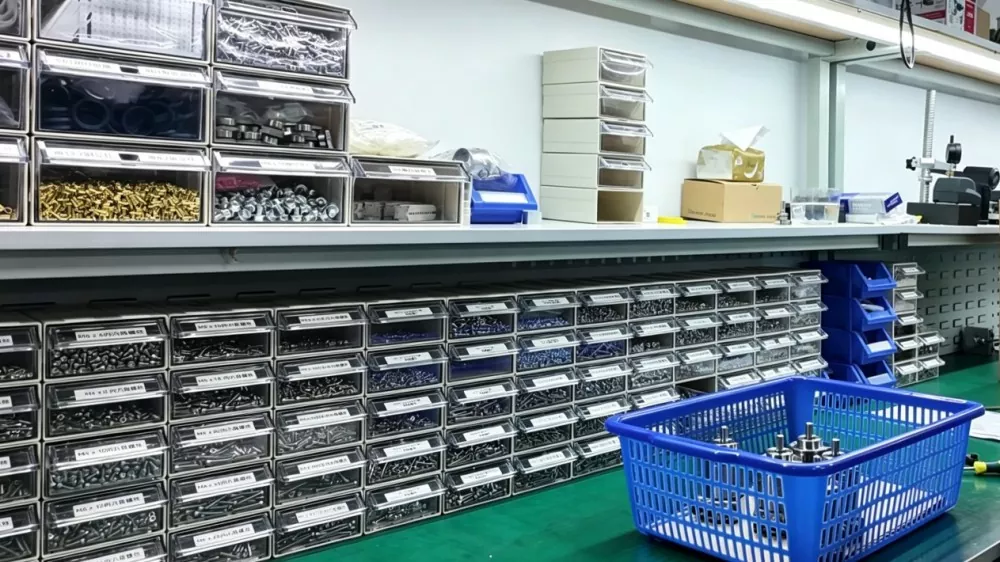

R : Nous possédons un atelier d’usinage auto-exploité équipé de 3 ensembles de centres d’usinage à cinq axes. Toutes les pièces structurelles mécaniques sont traitées et contrôlées indépendamment, garantissant une haute précision, cohérence et stabilité des dimensions du codeur.
R : Pour les commandes inférieures à 50 unités, le délai de production conventionnel est d’environ 25 jours ouvrables. Les produits personnalisés auront un délai de livraison confirmé selon les exigences du projet.
R : Oui. Avec une capacité d'usinage indépendante, des lignes d'assemblage standardisées et des procédures de test complètes, nous disposons d'une capacité de production de masse stable pour prendre en charge les commandes de gros volumes à long terme et l'approvisionnement par lots de projets.
