Pourquoi un encodeur Modbus robuste est-il un choix essentiel pour un contrôle de mouvement industriel fiable

Pour une automatisation industrielle exigeante,Jingyue Kunshanfournit leEncodeur robuste Modbuscomme solution fiable pour un retour de position précis, une surveillance des équipements et un contrôle de mouvement. Conçu pour les environnements difficiles, cet encodeur de 58 mm combine un boîtier métallique industriel, une protection IP65-IP68, une détection magnétique haute résolution et une communication Ethernet Modbus TCP pour prendre en charge les applications exigeantes de l'acier, de la pétrochimie, de l'exploitation minière, de la construction et de la fabrication.

Un codeur robuste fait bien plus que mesurer la position de l’arbre. Dans l'automatisation industrielle, il agit comme un dispositif de rétroaction critique qui permet aux contrôleurs de comprendre la position, la rotation et le mouvement des machines. Lorsque l'équipement fonctionne dans un environnement de poussière, de brouillard d'huile, de vibrations, d'interférences électromagnétiques, de fluctuations de température ou de charges mécaniques continues, les dispositifs de rétroaction conventionnels peuvent ne pas offrir une fiabilité suffisante.

LeEncodeur robuste Modbusrelève ces défis grâce à une structure renforcée de 58 mm, un boîtier en alliage d'aluminium ou en acier inoxydable en option, une protection IP65-IP68, une mesure absolue monotour et multitours et une communication Ethernet Modbus TCP. Avec une résolution monotour disponible jusqu'à 18 bits, une résolution multitour jusqu'à 14 bits et des taux de transmission de 10/100 Mbit, il constitue une solution de retour d'information pratique pour les systèmes de contrôle industriels modernes.

Table des matières

1. Pourquoi la conception d'encodeurs robustes est-elle importante dans l'automatisation industrielle ?
2. Pourquoi choisir la communication Modbus pour le retour d'information des codeurs industriels ?
3. Quelles sont les principales caractéristiques d’un encodeur Modbus robuste ?
4. Quels paramètres techniques les acheteurs doivent-ils évaluer ?
5. Où peut-on utiliser un encodeur Modbus robuste ?
6. Comment les ingénieurs doivent-ils sélectionner le bon encodeur ?
7. Comment améliore-t-il la fiabilité industrielle ?
8. Foire aux questions

Pourquoi la conception d'encodeurs robustes est-elle importante dans l'automatisation industrielle ?

Les machines industrielles fonctionnent rarement dans des conditions de laboratoire. Les lignes de production d'acier, les équipements pétroliers, les machines de raffinage, les systèmes miniers, les équipements de traitement du papier et les grandes machines de construction peuvent exposer les composants de rétroaction à de graves contraintes mécaniques et environnementales.

Un encodeur installé dans ces environnements doit convertir en permanence la rotation mécanique en informations de position numérique fiables. Si le signal de retour devient instable, le contrôleur peut perdre des informations précises sur la position ou la vitesse de la machine, ce qui pourrait affecter la qualité de la production et la sécurité de l'équipement.

Une conception robuste doit donc répondre simultanément à plusieurs facteurs :

• Protection de l'environnement :Résistance à la poussière, à l'eau, au brouillard d'huile et à d'autres contaminants.
• Durabilité mécanique :Capacité à résister aux vibrations, aux impacts et aux charges sur l’arbre.
• Fiabilité électrique :Communication stable sous interférence électromagnétique industrielle.
• Précision du positionnement :Résolution suffisante pour les exigences de contrôle de mouvement de la machine.
• Fonctionnement à long terme :Performances fiables lors d’une production industrielle continue.

Le codeur référencé utilise un boîtier de 58 mm et offre une protection IP65 ou IP68, tandis que sa conception mécanique supporte des charges radiales sur l'arbre jusqu'à 200 N et des charges axiales jusqu'à 100 N. Il est également spécifié pour une résistance aux chocs de 1 000 m/s² sur 6 ms et une résistance aux vibrations jusqu'à 20 g. :contentReference[oaicite:0]{index=0}

Pourquoi choisir la communication Modbus pour le retour d'information des codeurs industriels ?

La compatibilité de communication est une considération importante lors de l'intégration d'un codeur dans une architecture d'automatisation existante. Modbus est largement reconnu dans les environnements de contrôle industriel, ce qui en fait un choix pratique lorsque les contrôleurs, automates, ordinateurs industriels et autres appareils doivent échanger des données structurées.

La vedetteEncodeur robuste Modbusutilise la communication Ethernet Modbus TCP et prend en charge TCP/IP et UDP. Son interface Ethernet offre un taux de transmission de 10/100 Mbit, permettant au retour d'encodeur de faire partie d'un réseau industriel plutôt que de s'appuyer uniquement sur la transmission traditionnelle de signaux point à point. :contentReference[oaicite:1]{index=1}

Cette approche peut offrir plusieurs avantages pratiques :

• Compatibilité améliorée avec les architectures Ethernet industrielles.
• Intégration pratique avec des systèmes PLC et d'automatisation compatibles.
• Transmission numérique des informations de position.
• Fonctions de configuration et de programmation flexibles.
• Complexité réduite lorsque plusieurs appareils partagent un réseau de communication industriel.

Pour les acheteurs comparant différentes technologies d'encodeur, le protocole de communication doit être évalué en même temps que la résolution, les dimensions mécaniques, la protection de l'environnement, les spécifications électriques et la compatibilité du contrôleur plutôt que de manière indépendante.

Quelles sont les principales caractéristiques d’un encodeur Modbus robuste ?

L'encodeur combine la technologie de détection, la mise en réseau industrielle, la protection mécanique et les fonctions de retour configurables dans un seul appareil compact. Selon les spécifications du produit, ses principales caractéristiques sont les suivantes :

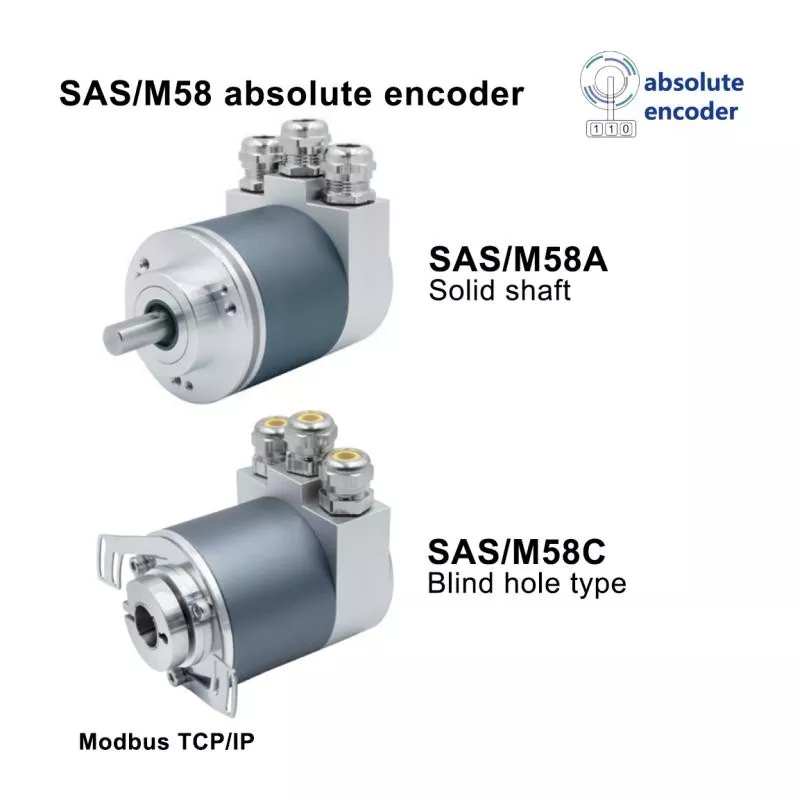

• Boîtier industriel 58 mm :Disponible avec une configuration à arbre plein ou à trou borgne.
• Détection magnétique haute résolution :La résolution monotour peut atteindre 18 bits, tandis que la résolution multitour peut atteindre 14 bits.
• Mesure absolue :Prend en charge les configurations d'encodeur monotour et multitour.
• Ethernet Modbus TCP :Conçu pour la communication industrielle basée sur le réseau.
• Large alimentation :Fonctionne de 10 à 30 VDC.
• Protection industrielle :Les options IP65 et IP68 sont disponibles.
• Protection électrique :Comprend une protection contre l'inversion de polarité, les courts-circuits, la foudre et l'électricité statique.
• Fonctionnement à grande vitesse :La vitesse de rotation maximale est spécifiée à 6 000 tr/min.
• Adaptabilité de la température :La température de fonctionnement standard est de -30°C à +85°C, avec -40°C à +85°C disponible en option.

Une autre caractéristique importante est sa technologie de position multitours absolue permanente. Cela permet de conserver les informations de position sans dépendre d'une disponibilité continue de l'alimentation, contribuant ainsi à réduire le risque de perte d'informations de position après une coupure de courant. :contentReference[oaicite:2]{index=2}

Quels paramètres techniques les acheteurs doivent-ils évaluer ?

Choisir un codeur industriel basé uniquement sur le protocole de communication peut entraîner ultérieurement des problèmes de compatibilité. Les équipes d’approvisionnement et les ingénieurs en automatisation doivent examiner la spécification technique complète avant de sélectionner un modèle.

Ces spécifications sont basées sur les informations produit publiées par le fabricant. La sélection réelle du système doit également prendre en compte l'interface mécanique de la machine, la configuration du contrôleur, l'architecture de communication, les conditions environnementales et les performances de retour requises. :contentReference[oaicite:3]{index=3}

Où peut-on utiliser un encodeur Modbus robuste ?

L'un des principaux atouts de ce concept de codeur réside dans son adéquation aux applications où la durabilité environnementale et le retour de position numérique sont tous deux importants. Les informations d'application publiées identifient plusieurs secteurs de l'industrie lourde.

Acier et métallurgie

La production d'acier peut impliquer des températures élevées, de la poussière, des vibrations et des cycles de fonctionnement continu exigeants. Un encodeur robuste et étanche peut fournir un retour de position pour les lignes de production, les équipements de manutention et les machines automatisées.

Équipement pétrochimique et pétrolier

Les installations pétrochimiques et les opérations pétrolières peuvent exposer les équipements à des brouillards d'huile, à de la poussière, à des vibrations et à des interférences électromagnétiques. Un encodeur doté d'une forte capacité de protection de l'environnement et de communication industrielle peut prendre en charge la surveillance des équipements et le contrôle automatique.

Machines minières

Les équipements miniers nécessitent des composants capables de fonctionner dans des conditions mécaniques et environnementales sévères. La protection IP, la résistance aux chocs, la résistance aux vibrations et le boîtier robuste sont particulièrement importants lors de la sélection d'un équipement de retour de position.

Machines de construction lourde

Les grosses machines de construction dépendent souvent d'informations de position précises pour leurs mouvements et leur contrôle automatisés. Un codeur robuste peut être utilisé pour la surveillance et la rétroaction de la position rotative là où les capteurs conventionnels peuvent ne pas offrir une durabilité environnementale suffisante.

Lignes de production papetière et industrielle

Les équipements de production continue bénéficient d'un retour d'information fiable, car une défaillance inattendue des capteurs peut interrompre la production. L'encodeur peut prendre en charge la surveillance de position et le contrôle automatique dans les systèmes de production industrielle.

Le fabricant répertorie spécifiquement la fabrication de l'acier, la métallurgie, la fabrication du papier, les installations pétrochimiques, les raffineries de pétrole, les champs pétrolifères, les machines minières, les gros équipements de levage, les unités de production d'énergie et les machines de construction lourdes parmi les applications pertinentes. :contentReference[oaicite:4]{index=4}

Comment les ingénieurs doivent-ils sélectionner le bon encodeur ?

Lors de l'approvisionnement d'unEncodeur robuste Modbusprovenant d'un fabricant ou d'un fournisseur chinois, les ingénieurs doivent évaluer l'application complète plutôt que de se concentrer exclusivement sur le prix ou le protocole de communication.

1. Confirmez les dimensions mécaniques.Vérifiez la bride, le type d'arbre, le diamètre de l'arbre, la méthode de montage et l'espace d'installation disponible.
2. Définir les exigences de résolution.Déterminez si une résolution monotour de 12 bits, 13 bits, 16 bits ou supérieure est requise.
3. Déterminez le fonctionnement à un tour ou à plusieurs tours.Les applications impliquant une course de rotation prolongée peuvent nécessiter une rétroaction absolue sur plusieurs tours.
4. Vérifiez les conditions environnementales.Tenez compte de la poussière, de l’eau, de l’huile, des vibrations, des impacts, de la température et de la corrosion.
5. Vérifiez la compatibilité des communications.Confirmez qu'Ethernet Modbus TCP est pris en charge par l'automate, le contrôleur ou l'ordinateur industriel.
6. Évaluer la protection électrique.La protection contre l'inversion de polarité, les courts-circuits, la foudre et l'électricité statique peut être importante dans les installations industrielles.
7. Pensez à la personnalisation.Les dimensions de l'arbre, le matériau du boîtier, la plage de température, les connecteurs et la configuration mécanique peuvent devoir correspondre à l'équipement.

Le modèle publié prend en charge les tailles de broche de 6, 8, 10, 12 et 15 mm en tant qu'options personnalisables, ainsi que trois connecteurs M12 et des configurations de sortie de câble radiale ou axiale arrière. :contentReference[oaicite:5]{index=5}

Comment améliore-t-il la fiabilité industrielle ?

La fiabilité du contrôle de mouvement industriel provient de la combinaison d'une détection précise, d'une durabilité mécanique, d'une protection électrique et d'une intégration système appropriée. Le codeur Modbus Heavy Duty est conçu autour de ces quatre domaines.

Sa technologie d'induction magnétique fournit un retour de position absolu, tandis que le boîtier renforcé aide à protéger les composants internes des conditions environnementales difficiles. Le codeur intègre également des caractéristiques anti-interférences, une indication d'état et des fonctions de protection électrique pour réduire les effets des erreurs d'installation et des perturbations électriques industrielles. :contentReference[oaicite:6]{index=6}

La fiabilité à long terme dépend également des pratiques de fabrication et de validation. Les informations publiées par le fabricant indiquent que ses produits sont soumis à des tests de vieillissement continu à haute température pendant 24 à 48 heures. Ce type de test est destiné à vérifier un fonctionnement stable lors d'une utilisation prolongée avant le déploiement. :contentReference[oaicite:7]{index=7}

Pour les acheteurs industriels, cela est important car le coût d'un codeur ne doit pas être évalué séparément des temps d'arrêt, des exigences de maintenance, de la main d'œuvre d'installation et de l'impact potentiel d'un retour de position inexact.

Foire aux questions

Qu'est-ce qu'un encodeur Modbus robuste ?

Un encodeur Modbus Heavy Duty est un dispositif industriel de retour de position conçu pour les environnements exigeants. Il combine une construction mécanique robuste avec une communication numérique basée sur Modbus pour fournir des informations de position aux systèmes de contrôle industriels.

Quel protocole de communication cet encodeur utilise-t-il ?

Le modèle référencé utilise Ethernet Modbus TCP et prend en charge la communication TCP/IP et UDP. Son débit de transmission spécifié est de 10/100 Mbit. :contentReference[oaicite:8]{index=8}

Quelle est la résolution maximale ?

L'encodeur prend en charge une résolution monotour jusqu'à 18 bits et une résolution multitour jusqu'à 14 bits. Différentes configurations de résolution peuvent être sélectionnées en fonction des exigences de l'application. :contentReference[oaicite:9]{index=9}

Peut-il fonctionner dans des environnements difficiles ?

Oui. Le codeur est conçu pour les environnements industriels lourds et est disponible avec une protection IP65 ou IP68. Ses spécifications incluent également la résistance aux vibrations et aux chocs, avec une plage de températures de fonctionnement standard de -30°C à +85°C. :contentReference[oaicite:10]{index=10}

Quelles industries utilisent couramment ce type d’encodeur ?

Les applications typiques incluent l'acier et la métallurgie, les installations pétrochimiques, les champs pétrolifères, les mines, la fabrication du papier, les équipements de production d'électricité, les machines de levage et les équipements de construction lourds.

L'encodeur peut-il être personnalisé ?

Les options de personnalisation incluent les dimensions de l'arbre, le matériau du boîtier, la plage de température, la configuration mécanique, la disposition des connecteurs et la direction de sortie du câble. Les ingénieurs doivent fournir les exigences d'installation et de communication de la machine lorsqu'ils demandent une solution personnalisée.

Pensées finales

Un codeur fiable est fondamental pour un retour précis des mouvements industriels, en particulier lorsque les machines fonctionnent dans des conditions de poussière, de vibrations, de variations de température, d'humidité, d'interférences électromagnétiques ou de production continue. Avec sa construction industrielle de 58 mm, sa protection IP65-IP68, sa mesure absolue monotour et multitours, sa détection magnétique haute résolution, ses fonctions de protection électrique et sa communication Ethernet Modbus TCP, leEncodeur robuste Modbusfournit une option solide pour les applications d’automatisation exigeantes. Si vous évaluez les spécifications d'un codeur, planifiez un nouveau système d'automatisation ou remplacez un dispositif de retour existant,Contactez-nouspour discuter des exigences de votre application, de la configuration mécanique, du système de communication, des options de personnalisation et des besoins d'approvisionnement.
