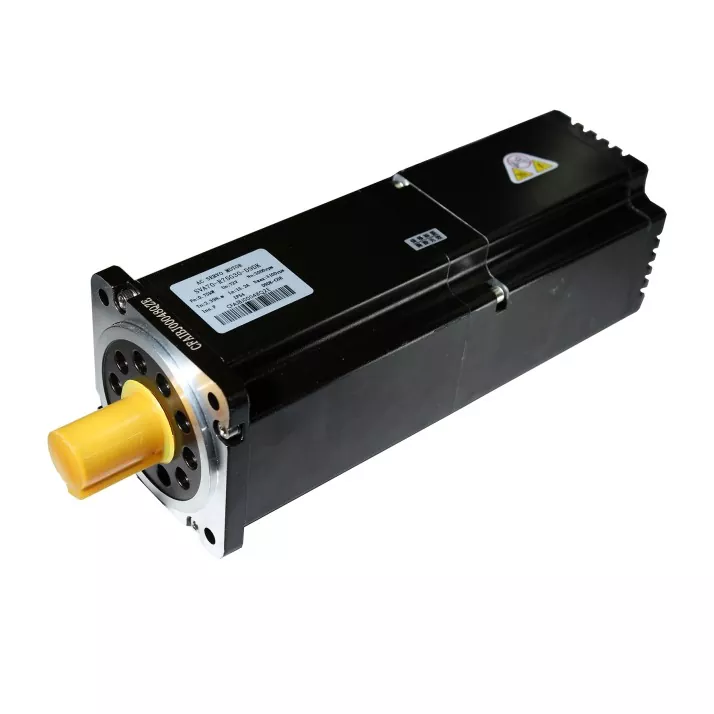

Servomoteur intégré EtherCAT

MOUVEMENT DE MER ISM-3000

Driver intégré 130#-3000W48V2000-2100RPM, POSITAL 17 bits multitours (pas de batterie, protocole BISSS-C), broche de sortie 22-55mm + driver 140A avec carte interface B1.0 + ventilateur de refroidissement

Le servomoteur intégré SEA MOTION ISM-3000 EtherCAT est un produit de contrôle de mouvement tout-en-un de pointe développé sur la base de la technologie de servomoteur haut de gamme mature de la marque, adapté aux scénarios d'automatisation industrielle complexes et a atteint une livraison de masse stable. Le produit adopte un servomoteur 48 V CC de qualité militaire, un entraînement SEA140A auto-développé et un encodeur multitours BISS-C sans batterie POSITAL 17 bits de classe mondiale, intégrant parfaitement les composants de base pour réaliser une intégration ultra-élevée. Prenant en charge la communication par bus EtherCAT à grande vitesse, il est doté d'un indice d'étanchéité IP54 et d'un ventilateur de refroidissement intégré, garantissant un fonctionnement continu et stable dans les environnements industriels difficiles.

En tant que fabricant chinois de servomoteurs intégrés EtherCAT de haute qualité, SEA MOTION s'appuie sur des ressources de chaîne d'approvisionnement haut de gamme et des équipes de R&D professionnelles pour optimiser les performances des produits de manière itérative. Différent des systèmes d'asservissement discrets traditionnels, ce servomoteur intégré prend en charge l'installation plug-and-play, éliminant ainsi les processus compliqués de sélection séparée, de câblage et de débogage. Tous les produits sont soumis à une vérification à long terme sur le terrain par le client et à des tests stricts en usine, avec des procédures de contrôle de qualité standardisées pour garantir une qualité de produit constante, améliorant considérablement l'efficacité du déploiement des équipements et réduisant les coûts d'exploitation globaux pour les clients.

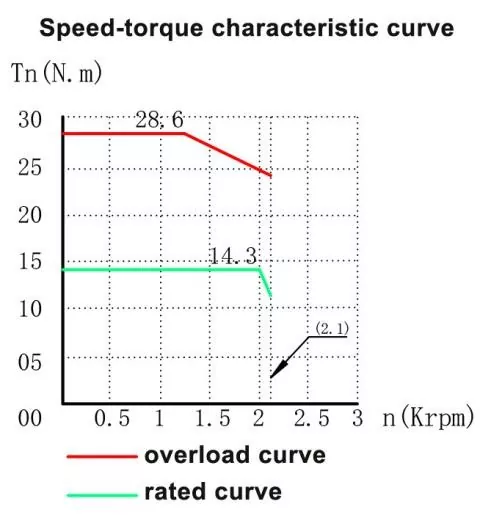

Paramètre du produit

Refroidissement par ventilateur intégré, retour multitours 17 bits, pas de mémoire de batterie, protocole BISS-C

Le servomoteur intégré SEA MOTION ISM-3000 EtherCAT présente des avantages fondamentaux exceptionnels, notamment une précision de contrôle élevée, une structure intégrée compacte, un fonctionnement simple et une forte adaptabilité personnalisée. Équipé d'un encodeur POSITAL de haute précision et d'un entraînement haute performance auto-développé, il offre un positionnement précis, une réponse rapide et une excellente stabilité opérationnelle, s'adaptant parfaitement aux conditions de travail industrielles de haute précision et à forte charge. Son système de dissipation thermique par ventilateur intégré résout efficacement l'accumulation de chaleur lors d'un fonctionnement à haute puissance à long terme, tandis que le degré de protection IP54 améliore l'adaptabilité environnementale.

Largement appliquée dans plusieurs industries principales, il s'agit de l'unité de contrôle de mouvement préférée pour les équipements AGV lourds, fournissant une puissance de sortie stable pour la manutention de charges lourdes et les opérations logistiques intelligentes. Il sert également aux équipements de soudage à commande numérique pour assurer un contrôle précis de la trajectoire de soudage et prend en charge le fonctionnement stable des lignes de production de semi-conducteurs et de panneaux à cristaux liquides. En outre, il est largement compatible avec divers équipements d'automatisation industrielle standard, aidant les entreprises à simplifier l'architecture du système, à raccourcir les cycles de débogage et à réaliser une mise à niveau efficace et intelligente des équipements.

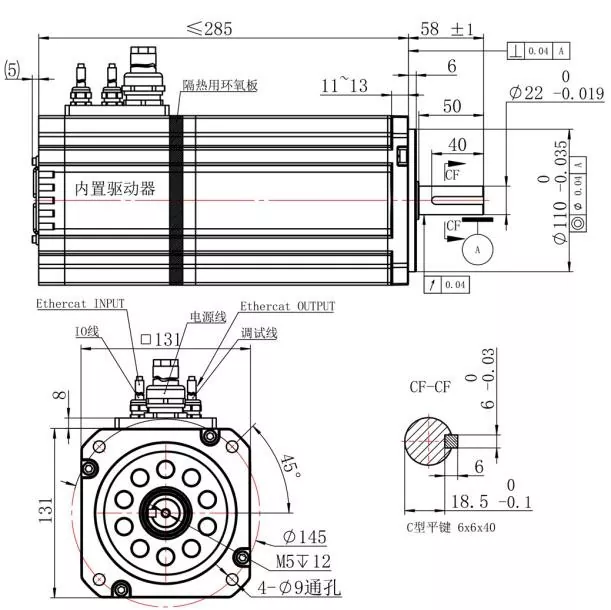

Détails de production et taille/mm

Foire aux questions

Q1 : Pourquoi choisir un servomoteur intégré EtherCAT plutôt qu'un système d'impulsion/direction standard ou CANopen ?

R : EtherCAT fonctionne sur un protocole Ethernet industriel à haut débit, ce qui le rend idéal pour les systèmes nécessitant un contrôle multi-axes complexe, des topologies distribuées et un débit de données énorme. Contrairement aux configurations traditionnelles, il gère des centaines d'axes simultanément avec une synchronisation inférieure à la microseconde, tout en réduisant le câblage à de simples câbles réseau RJ45.

Q2 : Comment le codeur absolu sans pile de l'ISM-3000 réduit-il les coûts d'exploitation à long terme ?

R : Les codeurs multitours standard s'appuient sur des piles au lithium pour conserver les positions absolues lorsqu'ils sont hors tension, ce qui entraîne des arrêts de maintenance réguliers. L'ISM-3000 est équipé d'un encodeur multitours mécanique POSITAL 17 bits allemand haut de gamme. Il suit la position en permanence sans aucune batterie, évitant ainsi les temps d'arrêt causés par une décharge inattendue de la batterie.

Q3 : Le ventilateur de refroidissement actif est-il suffisamment fiable pour des opérations industrielles continues et fermées ?

R : Oui. Étant donné que le pilote haute puissance 140 A et la carte d'interface B1.0 sont logés à côté du moteur, la dissipation thermique est essentielle. SEA MOTION a conçu un boîtier thermodynamique actif avancé avec un ventilateur robuste intégré, garantissant que l'électronique reste bien dans les limites de sécurité pendant une production de masse continue à pleine charge.

Q4 : Pouvons-nous demander des modifications personnalisées de l’arbre/de la broche pour s’adapter à nos roues AGV robustes ?

R : Absolument. En tant que fabricant chinois compatible OEM/ODM, nous prenons en charge une personnalisation matérielle approfondie. Nous pouvons ajuster le diamètre de la broche de sortie entre 22 mm et 55 mm et personnaliser les terminaisons de la carte d'interface B1.0 pour qu'elles correspondent exactement à votre disposition mécanique.

Q5 : Comment SEA MOTION garantit-il la cohérence de la qualité pour la livraison en production de masse ?

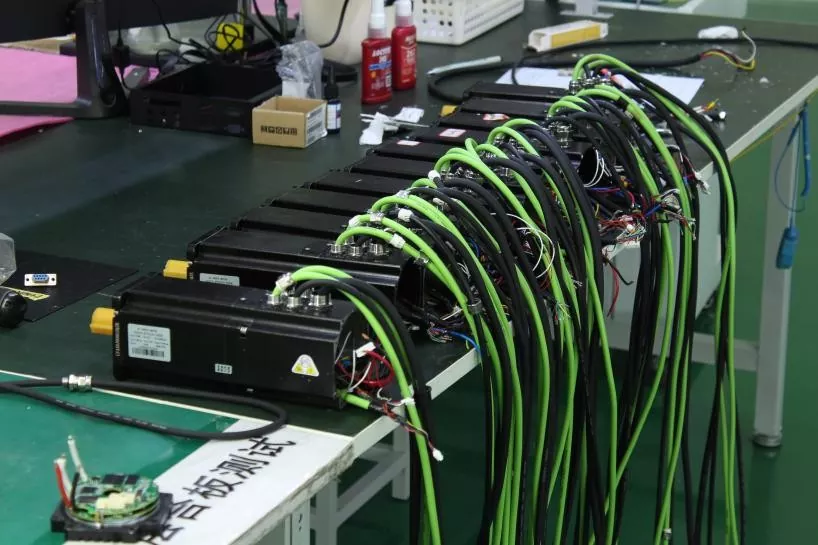

R : Chaque unité ISM-3000 doit passer les inspections d'usine standard, y compris les tests dynamiques à pleine charge, le débogage itératif du logiciel et les tests stricts de stress environnemental. Nous fabriquons nos produits en utilisant un système de contrôle qualité hautement standardisé et des chaînes d'approvisionnement haut de gamme pour garantir des livraisons par lots cohérentes et fiables pour les intégrateurs de systèmes mondiaux de niveau 1.
