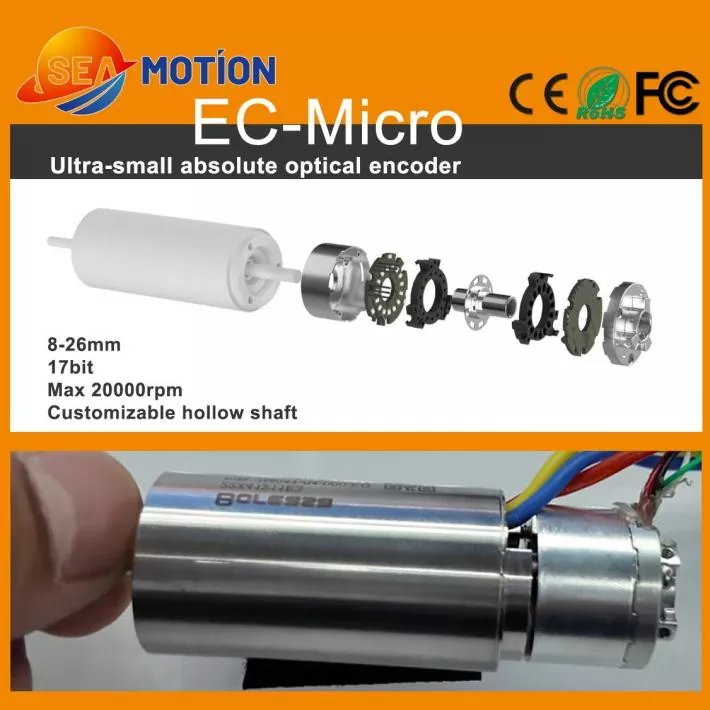

La série EC-Micro de codeurs photoélectriques multitours absolus présente des dimensions d'installation extrêmement réduites. Disponible dans des diamètres extérieurs de 8 mm à 26 mm, avec une structure creuse, une capacité de 17 bits, une vitesse maximale de 20 000 tr/min et des options de personnalisation prises en charge. La série EC-Micro de codeurs photoélectriques multitours absolus miniatures répond au besoin de positionnement de haute précision dans des produits tels que les moteurs sans noyau, les mains adroites et les modules ZR, où un espace d'installation interne limité empêche leur application. De plus, en raison des caractéristiques des codeurs optiques, ils offrent des capacités anti-interférences plus fortes que les codeurs magnétiques.
La série EC-Micro de codeurs photoélectriques multi-tours absolus est un codeur optique multi-tours absolu utilisé dans les moteurs sans noyau, les mains adroites, les modules ZR et les installations à espace limité.
La série EC-Micro de codeurs photoélectriques multitours absolus miniatures est un produit avec un potentiel de marché important dans la chaîne d'approvisionnement de JINGYUE MOTION CONTROL. Sa taille compacte lui permet de répondre aux besoins des moteurs sans noyau d'un diamètre extérieur de 8 mm à 26 mm, et il peut également être utilisé dans des servomoteurs CC miniatures ou des modules ZR.

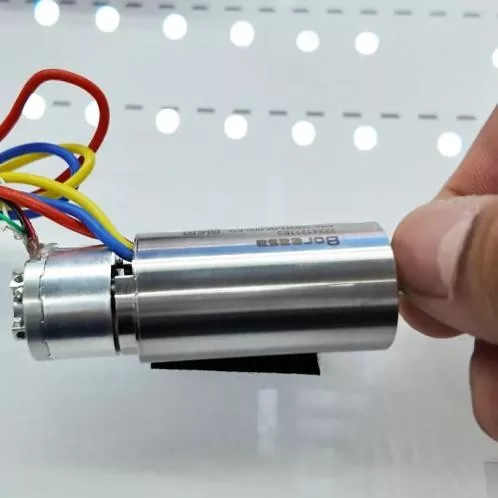

Le codeur photoélectrique multitours absolu miniature de la série EC-Micro présente un diamètre extérieur de 8 mm à 26 mm, une structure creuse (personnalisation prise en charge), une résolution de 17 bits et une vitesse maximale de 20 000 tr/min.
|
Paramètre |
Spécification |
|
Résolution |
17 bits |
|
Interface de sortie |
RS485 |
|
Débit en bauds |
2,5 Mbps |
|
Erreur cumulative |
±80" |
|
Erreur continue |
±5" |
|
Répétabilité |
12 bits |
|
Portée multitours |
24 bits @ résolution 17 bits; 16 bits @ résolution 23 bits |
|
Paramètre |
Spécification |
|
Logement |
Aluminium |
|

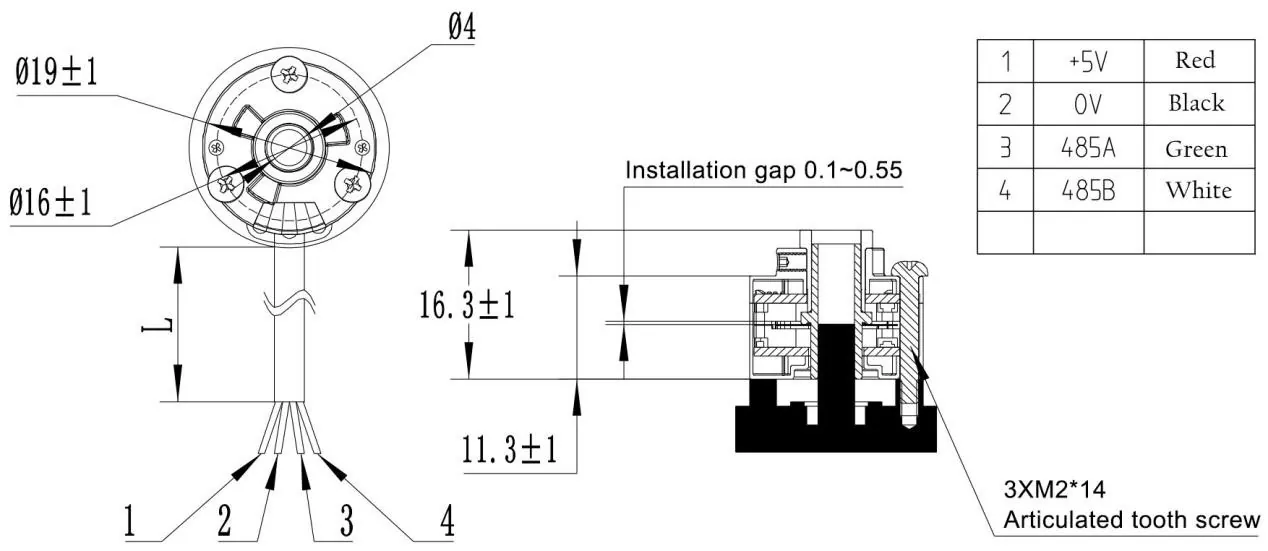

Dimensions |
ø19mm,H=14.5mm / Personnalisable |
|
Vis de montage |
M2 |
|
Diamètre de l'arbre du moteur |
4-6mm |
|
Disque de code |
Acier inoxydable |
|
Déplacement d'arbre autorisé |
Radial ±0,1 mm;Axial ±0,1 mm |
|
Accélération angulaire |
Maximum : 80 000 tr/min |
|
Vitesse maximale autorisée |
20 000 tr/min |
|
Classe de protection |
IP40 (après installation) |
|
Paramètre |
Spécification |
|
Tension d'entrée |
DC5V ± 5% |
|
Connexion électrique |
Interface de soudure de carte PCB à 5 broches |
|
Courant de fonctionnement |
≤150mA (sans charge) |
|
Précision de détection de surchauffe |
±3 ℃ |
|
Temps de montée/descente du niveau de sortie |
≤100ns |
|
Durée de vie électrique |
24000h (MTBF 85℃) |
|
Paramètre |
Spécification |
|
Température |
Température de fonctionnement : -20 ℃ à 85 ℃ ; Température de stockage : -40 ℃ à 105 ℃ |
|
Humidité |
10 % à 90 % (sans condensation) |
|
Altitude applicable |
≤2000m |
|
Temps de stockage |
45 jours |
|
Certifications de produits |
CE, RoHS, FCC |
|
Garantie |
1 an |
Le codeur photoélectrique multitours absolu miniature de la série EC-Micro est doté d'une résolution de 17 bits, d'une communication RS485 et d'un noyau creux multitours absolu personnalisable.
Les applications incluent :
1. Moteurs sans noyau ;
2. Des mains adroites ;
3.Modules ZR ;
