Technologie d'induction magnétique de haute précision, codeurs monotours ou multitours ;
Bus Profibus-DP ; Résolution monotour jusqu'à 19 bits, résolution multitour jusqu'à 14 bits ;
Résistance supérieure aux chocs et aux vibrations, indice de protection élevé : jusqu'à IP66 ;
Dispose d'une protection contre les courts-circuits inversés et les courts-circuits, réduisant l'impact des erreurs d'installation.

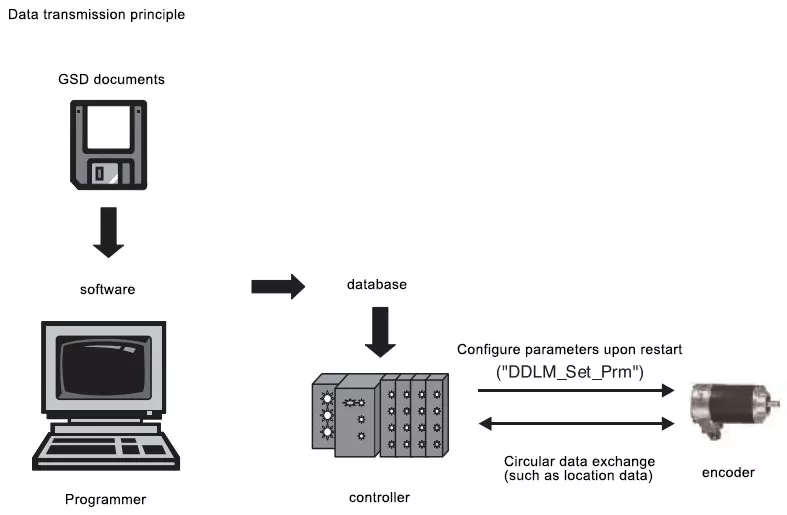

Équipé d'une sortie de bus industriel dédiée ProfiBUS DP, cet encodeur réalise une transmission de données à grande vitesse, stable et anti-interférence, spécialement adaptée aux lignes de production automatisées industrielles de haut niveau et aux scénarios d'environnement électromagnétique complexes. La technologie de détection magnétique multi-tours absolue garantit un enregistrement précis des informations de position multi-tours, aucune remise à zéro après une panne de courant et une sortie de données cohérente à long terme. Le boîtier métallique robuste et la structure de protection complète IP65-IP68 résistent aux vibrations mécaniques, aux chocs, à la poussière, à l'eau et à la corrosion chimique dans l'industrie lourde. Il prend en charge une configuration de résolution flexible et une double sortie synchrone de données mono/multitours, répondant aux exigences de fonctionnement de haute stabilité des équipements industriels lourds. La fonction de traitement du signal redondant intégrée évite efficacement les défauts de fonctionnement du système et améliore la sécurité de la production. Des méthodes d'installation et de connexion diversifiées permettent une connexion rapide sur site, et les certifications de protocoles professionnels garantissent une application industrielle standardisée et fiable.
|

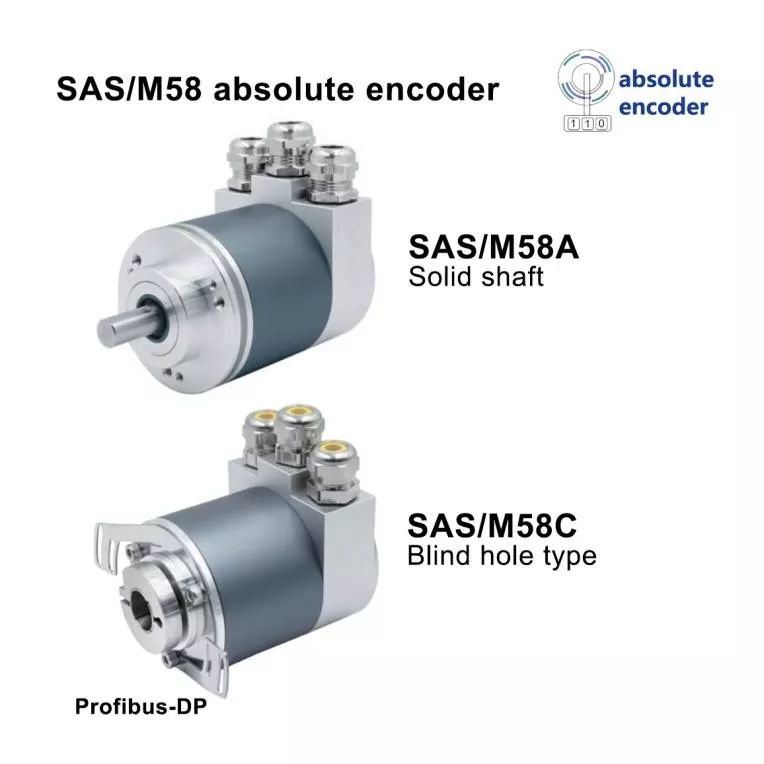

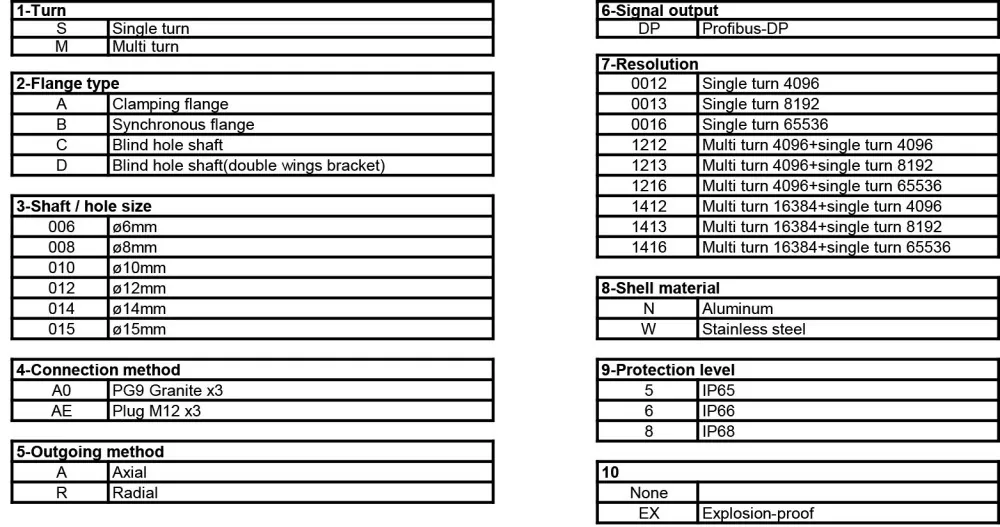

Numéro de modèle. |

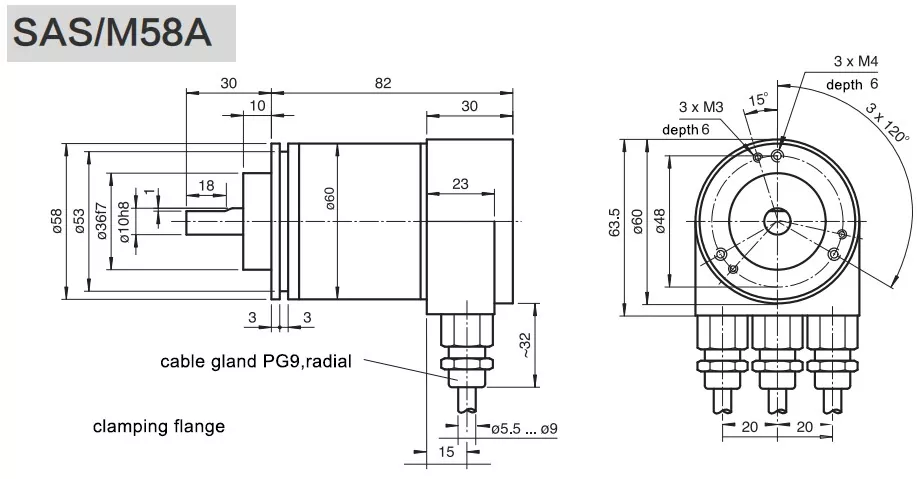

SAS/M58A/SAS/M58C |
|

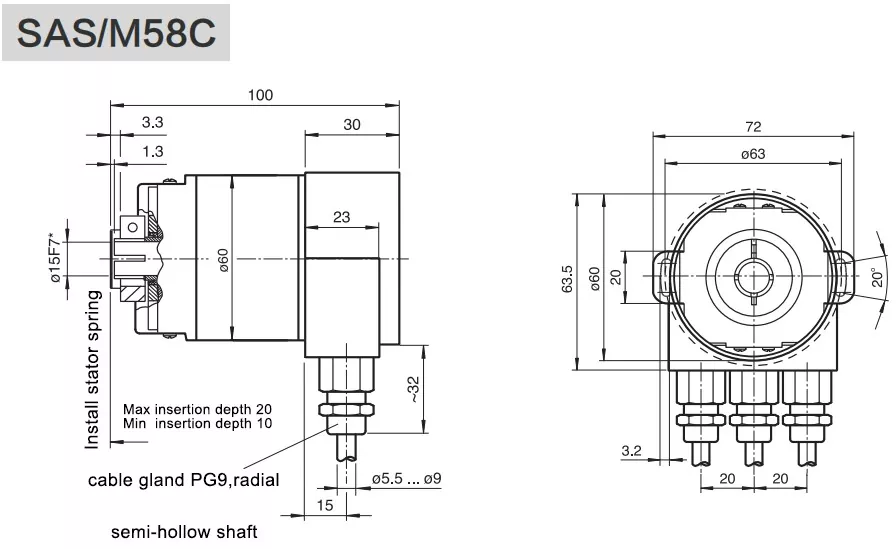

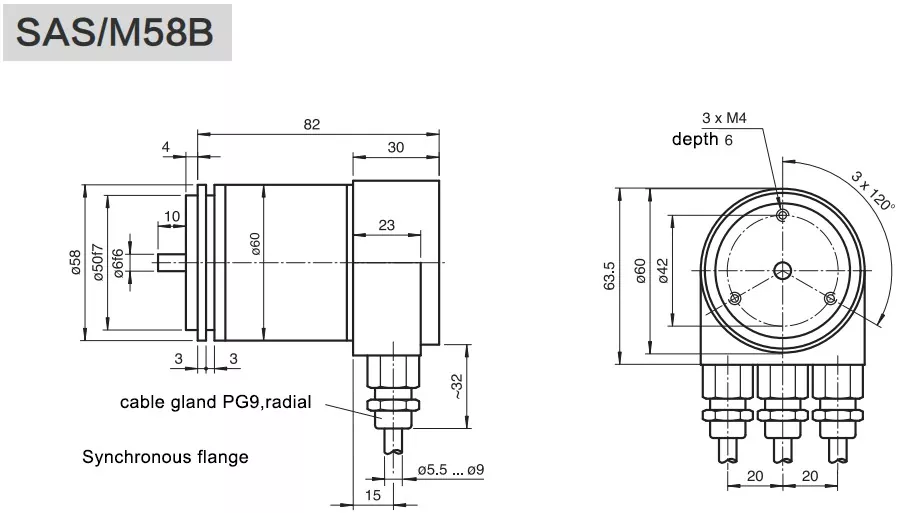

Bride |
Arbre plein ø58mm / trou borgne ø58mm |
|
Taille de la broche |
ø6,8,10,12,15mm personnalisable |
|
Matériau de la coque |
Aluminium (acier inoxydable en option) |
|
Interface de sortie de signaux |
Bus Profibus-DP |
|
Protocole |
DPV0, DPV1 et DPV2 Classe 2 (EN50170+EN50254) |
|
Pilote de sortie |
Interface de données Profibus, optocoupleur isolé |
|
Type absolu |
Monotour / Multitour |
|
Tension d'alimentation |
10 ~ 30 V CC |
|
Résolution en un seul tour |
Standard 12 bits 4096, 13 bits 8192, 16 bits 65536 |
|
Virages |
1 (mono tour), multi-tours standard 12 bits 4096, multi-tours max 14 bits 16384 |
|
Consommation d'énergie |
≤1,5W |
|
Heure de début |
<1s |
|
Temps de cycle d'interface |
≥1 ms |
|
Fonction de programmation |
Résolution, rapport de vitesse + filtre, préréglage (point zéro), sens de comptage, fin de course, numéro de nœud, mode apprentissage, mode diagnostic |
|
Taux de transmission |
≤12 Mbits |
|

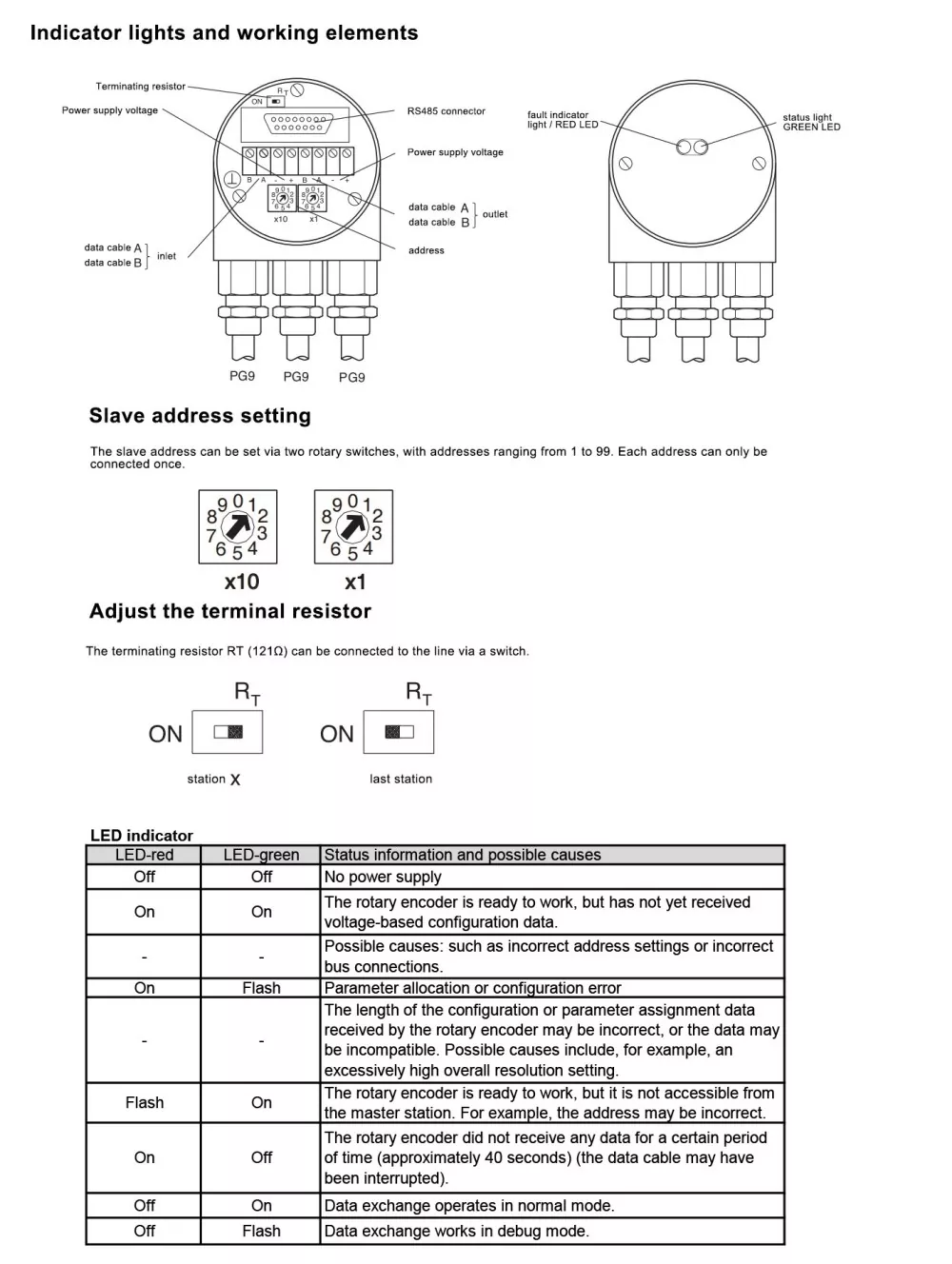

Manuel |
Commutateurs de sélection d'adresse 0-99 et commutateurs DIP de résistance de terminaison (avec boîte de jonction) |
|
Codage |
Code binaire |
|
Protection contre l'inversion de polarité |
Oui |
|
Protection contre les courts-circuits |
Oui |
|
Protection contre la foudre et l'électricité statique |
Oui |
|
Vitesse maximale |
6000 tr/min |
|
Charge de broche |
Radiale 200N, Axiale 100N |
|
Protection |
IP65,IP66 |
|
Couple de démarrage |
<0,05Nm |
|
Température de travail |
-30 ℃ ~ + 85 ℃ (-40 ℃ ~ 85 ℃ en option) |
|
Température de stockage |
-40 ℃ ~ + 100 ℃ |
|
Résistance aux chocs |
1000m/s2,6ms(100g) |
|
Anti-vibrations |
20g |
|

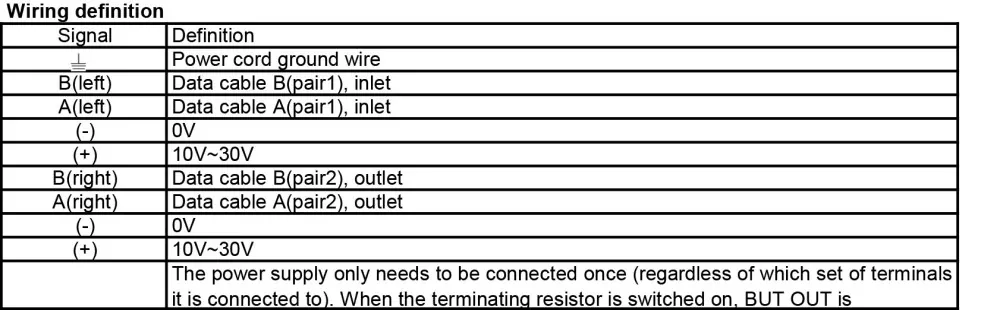

Méthode de connexion |
Connecteur 3xM12 |
|
Méthode sortante |
Sortie latérale radiale, sortie arrière axiale |
Cet encodeur robuste ProfiBUS DP de 58 mm est principalement utilisé dans des scénarios de production industrielle lourde automatisée de haut niveau. Il est largement appliqué dans les lignes de production automatisées haut de gamme de la fabrication de l'acier et de l'industrie métallurgique, réalisant une transmission de données de position stable et à grande vitesse des équipements de laminage et de traitement. Il dessert les équipements de production automatisés à grande échelle dans les usines pétrochimiques et les raffineries, permettant une surveillance précise du fonctionnement des lignes de production. En outre, il convient aux grands équipements miniers intelligents, aux machines de levage lourdes, aux systèmes de production d'énergie automatisés de centrales électriques et aux lignes de production automatisées de fabrication de papier de haute précision, fournissant un support de transmission de données par bus de haute fiabilité pour les systèmes d'automatisation industrielle de haut niveau.
R : Oui. Notre équipe technique fournira un service individuel de sélection des paramètres en fonction du type d’équipement du client, des conditions de travail, de la mesure de la vitesse et des exigences de positionnement.
R : Nous fournissons des codeurs incrémentaux, absolus monotours et absolus multitours robustes, couvrant la mesure de vitesse, le positionnement, l'enregistrement de course et d'autres fonctions requises par divers équipements industriels.
R : Nous pouvons recommander des produits IP65, IP67, IP69K et des produits haute protection personnalisés en fonction de la poussière, de l'eau, de la pollution par les hydrocarbures et des conditions de rinçage sur site pour garantir une parfaite adéquation avec les conditions de travail.
R : Selon le système PLC du client, le modèle de contrôleur et la distance de transmission, nous recommandons les encodeurs NPN/PNP, différentiel RS422 et divers protocoles de bus pour garantir une correspondance stable du signal.
R : Oui. Nous pouvons fournir des schémas de remplacement et de mise à niveau des performances compatibles en fonction des anciens paramètres de l'encodeur du client, réalisant ainsi un remplacement transparent des équipements.
